Основные гидролинии (2) [EU] — HITACHI HX64B

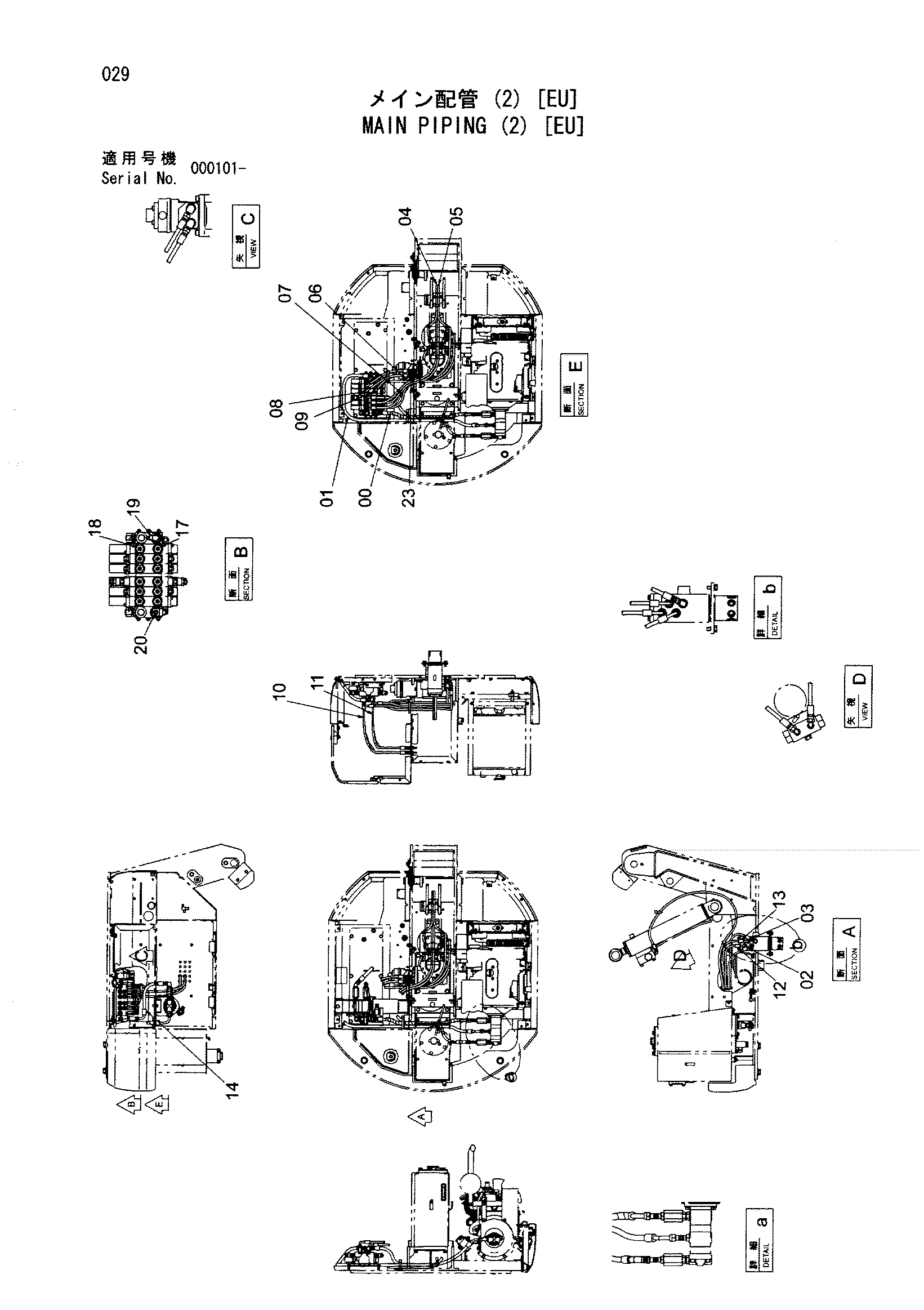

Заводская схема «Основные гидролинии (2) [EU]» для HITACHI HX64B. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии (2) [EU] HITACHI HX64B](/catalog-drawings/d5/d5439f69-4034-4360-bc7b-4d71ba40a6c6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4483725 | Шланг | 1 |
| 01 | 4439584 | Шланг | 1 |
| 02 | 4439585 | Шланг | 1 |
| 03 | 4439586 | Шланг | 1 |
| 04 | 4439587 | Шланг | 1 |
| 05 | 4439588 | Шланг | 1 |
| 06 | 4439589 | Шланг | 1 |
| 07 | 4439590 | Шланг | 1 |
| 08 | 4439591 | Шланг | 1 |
| 09 | 4439592 | Шланг | 1 |
| 10 | 4439593 | Шланг | 1 |
| 11 | 4439594 | Шланг | 1 |
| 12 | 4439595 | Шланг | 1 |
| 13 | 4439596 | Шланг | 1 |
| 14 | 4483726 | Шланг | 1 |
| 17 | 4200468 | Адаптер | 6 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4276964 | Адаптер | 6 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4154671 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4222016 | Тройник | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4121859 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
