Управление короб [EU] — HITACHI HX64B

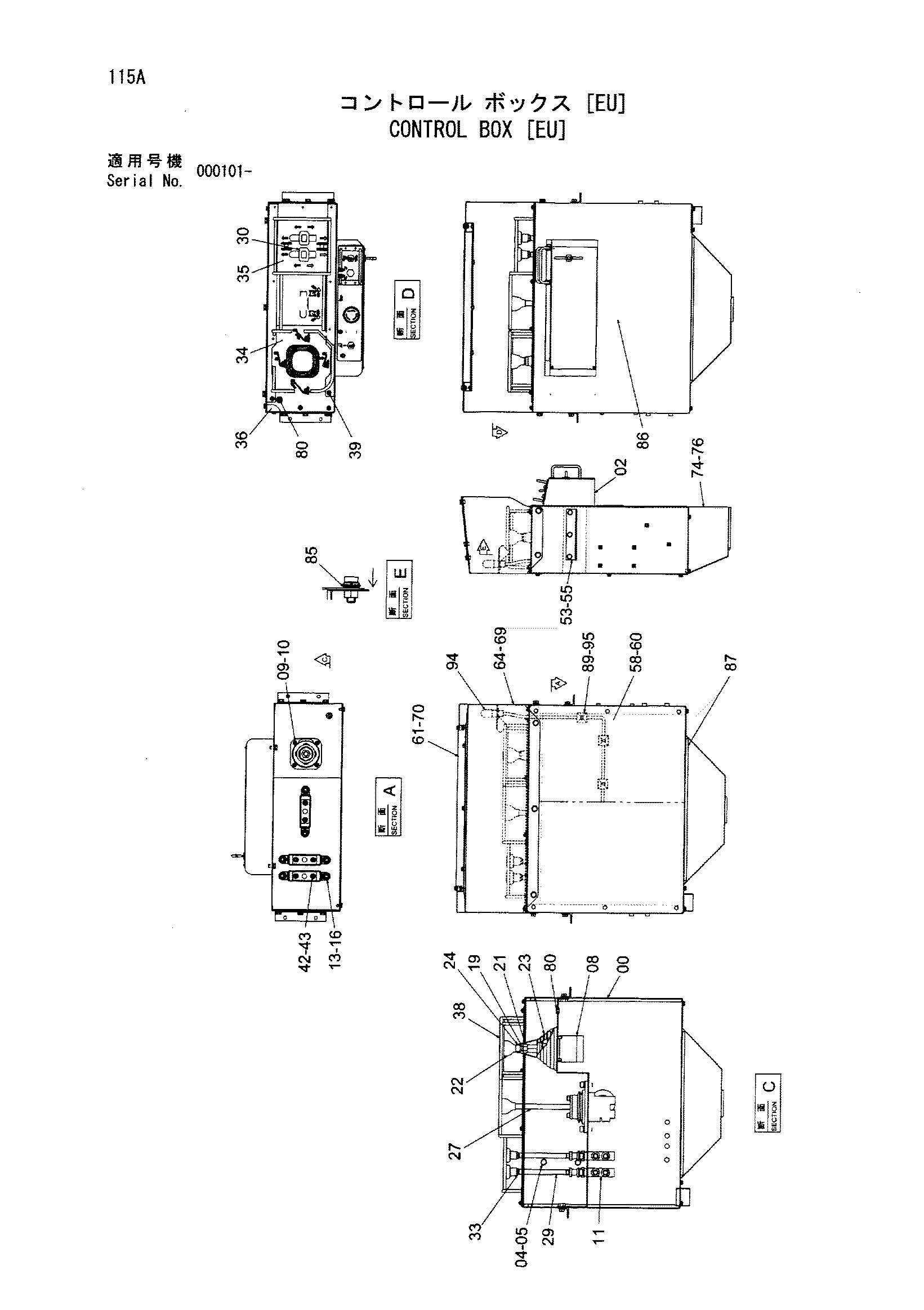

Заводская схема «Управление короб [EU]» для HITACHI HX64B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5008429	Короб управление	1
02	4428345	Короб управление	1
04	J040816	Болт с шайбой	4
05	J253108	Плоская шайба	4
08	4489240	Пилотный клапан	1
09	J770630	Болт с внутренним шестигранником	4
10	J252106	Пружинная шайба	4
11	4489241	Пилотный клапан	3
13	J771020	Болт с внутренним шестигранником	6
16	J253110	Плоская шайба	6
19	4428421	Рычаг	1
21	J231214	Гайка	1
22	4117704	Рукоятка	2
23	3069894	Защитный чехол	1
24	4264107	Уплотнение колпачок	1
27	9750626	Рычаг	1
29	9750625	Рычаг	2
30	3068261	Рукоятка	2
33	4321193	Гайка	2
34	2044535	Информационная табличка	1
35	2048736	Информационная табличка	1
36	3087725	Пластина	1
38	8079969	Направляющая	1
39	J680616	Винт с шайбой	11
42	J770816	Болт с внутренним шестигранником	6
43	J252108	Пружинная шайба	6
53	4409891	Кронштейн	2
55	J040820	Болт с шайбой	6
58	4456920	Крышка	1
60	J080612	Болт с шайбой	6
61	4439652	Пластина	1
64	7037461	Крышка	1
69	J090816	Болт с шайбой	7
70	J680612	Винт с шайбой	7
74	8078124	Крышка	1
76	J080612	Болт с шайбой	4
80	4440778	Резиновая втулка	2
85	4444261	Шайба зуб	1
86	4431608	Амортизатор	1
87	4444335	Резиновая прокладка	1
89	4375828	Зажим провод	3
94	4440131	Фонарь	1
95	4326365	Ленточный зажим	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX64B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
