Электрооборудование (передний) [EU] — HITACHI HX64B
Заводская схема «Электрооборудование (передний) [EU]» для HITACHI HX64B. Каталожные номера деталей, позиции, применяемость и запрос цены.

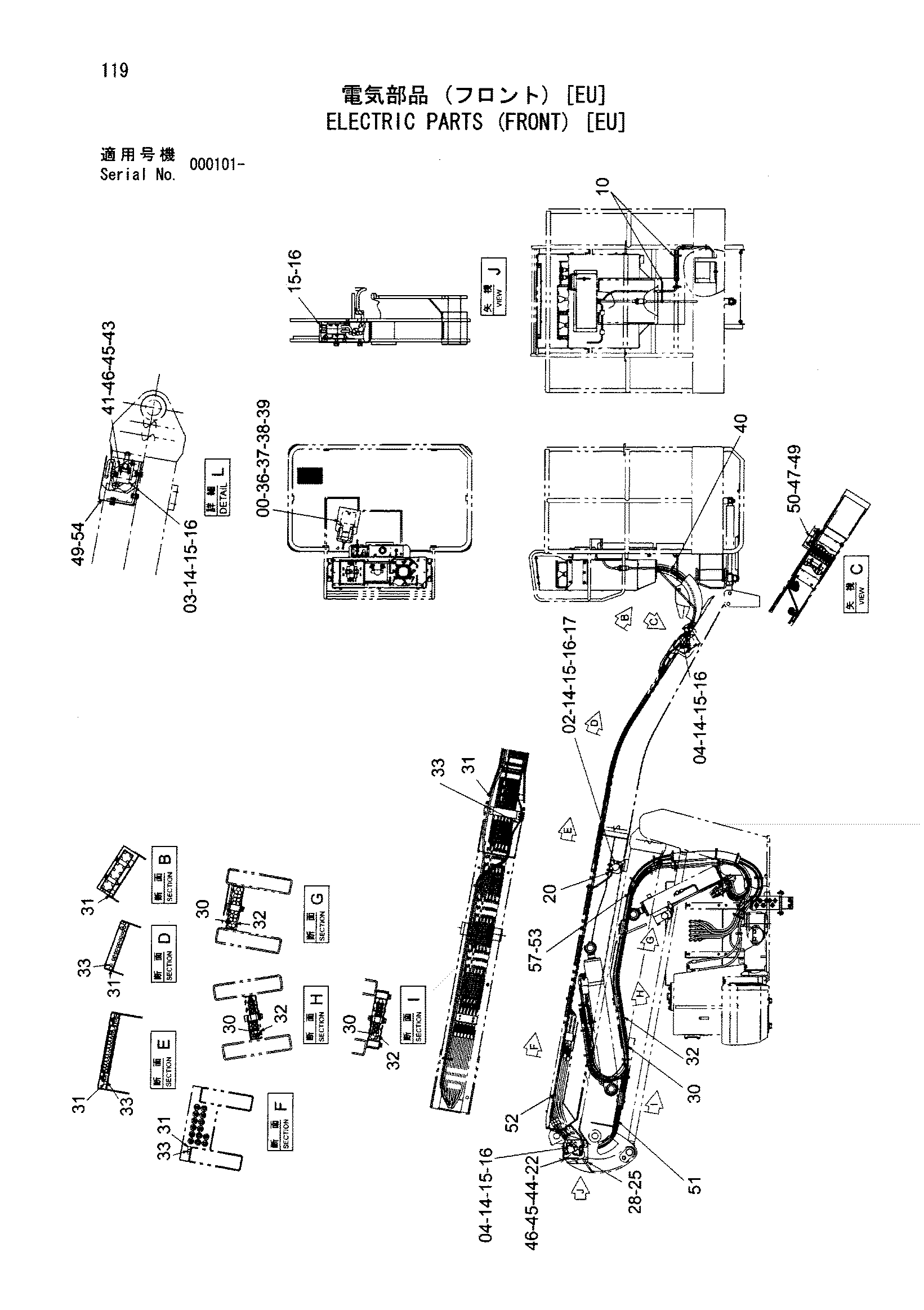

![Схема Электрооборудование (передний) [EU] HITACHI HX64B](/catalog-drawings/65/6559f19a-d7f8-4b8c-b669-38091b97809e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4445842 | Выключатель | 1 |
| 02 | 4601204 | Концевой выключатель | 1 |
| 03 | 4601205 | Концевой выключатель | 1 |
| 04 | 4604545 | Концевой выключатель | 2 |
| 10 | 4055312 | Ленточный зажим | 12 |
| 14 | J670530 | Винт с шайбой | 8 |
| 15 | J231105 | Гайка | 8 |
| 16 | J253105 | Плоская шайба | 8 |
| 17 | 4486985 | Кронштейн | 1 |
| 20 | J090820 | Болт с шайбой | 2 |
| 22 | 9760763 | Пластина | 1 |
| 25 | 3088336 | Крышка | 1 |
| 28 | J090816 | Болт с шайбой | 6 |
| 30 | 4431611 | Жгут проводов | 1 |
| 31 | 4431612 | Жгут проводов | 1 |
| 32 | 4431613 | Жгут проводов | 1 |
| 33 | 4431614 | Жгут проводов | 1 |
| 36 | J770520 | Болт с внутренним шестигранником | 3 |
| 37 | J231105 | Гайка | 3 |
| 38 | J252105 | Пружинная шайба | 3 |
| 39 | J253105 | Плоская шайба | 6 |
| 40 | 4327293 | Защитный кожух | 1 |
| 41 | 9760765 | Пластина | 1 |
| 43 | J770512 | Болт с внутренним шестигранником | 2 |
| 44 | J770616 | Болт с внутренним шестигранником | 6 |
| 45 | J252106 | Пружинная шайба | 6 |
| 46 | J254006 | Плоская шайба | 6 |
| 47 | 9760767 | Кронштейн | 1 |
| 49 | J090616 | Болт с шайбой | 5 |
| 50 | 9760766 | Пластина | 1 |
| 51 | 4479223 | Жгут проводов | 1 |
| 52 | 4479224 | Жгут проводов | 1 |
| 53 | 4190261 | Зажим | 2 |
| 54 | 4601888 | Крышка | 1 |
| 57 | 4478768 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
