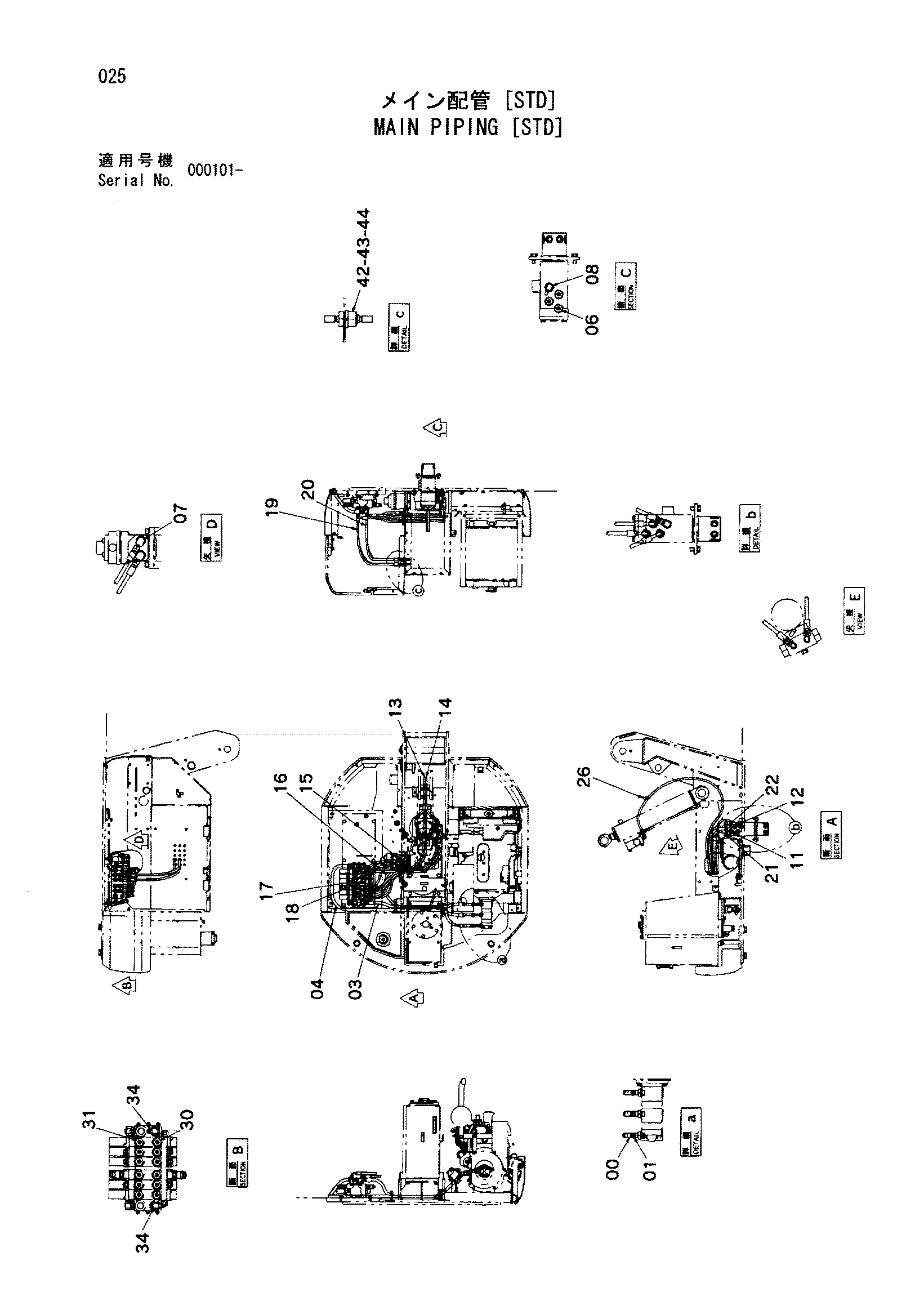

Основные гидролинии [STD] — HITACHI HX64B
Заводская схема «Основные гидролинии [STD]» для HITACHI HX64B. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии [STD] HITACHI HX64B](/catalog-drawings/16/16b52623-1f71-462c-9a3b-fbdc9b0f5a14.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4343140 | Тройник | 3 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 94-2011 | Пробка | 3 |
| 03 | 4439583 | Шланг | 1 |
| 04 | 4439584 | Шланг | 1 |
| 06 | 4200468 | Адаптер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4303816 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4439637 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4439585 | Шланг | 1 |
| 12 | 4439586 | Шланг | 1 |
| 13 | 4439587 | Шланг | 1 |
| 14 | 4439588 | Шланг | 1 |
| 15 | 4439589 | Шланг | 1 |
| 16 | 4439590 | Шланг | 1 |
| 17 | 4439591 | Шланг | 1 |
| 18 | 4439592 | Шланг | 1 |
| 19 | 4439593 | Шланг | 1 |
| 20 | 4439594 | Шланг | 1 |
| 21 | 4439595 | Шланг | 1 |
| 22 | 4439596 | Шланг | 1 |
| 26 | 4121859 | Ленточный зажим | 15 |
| 30 | 4200468 | Адаптер | 6 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4276964 | Адаптер | 6 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4154671 | Угловой штуцер | 2 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4409739 | Адаптер | 4 |
| 43 | J950012 | Гайка | 4 |
| 44 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
