Гидромотор (ход) [STD] — HITACHI HX64B

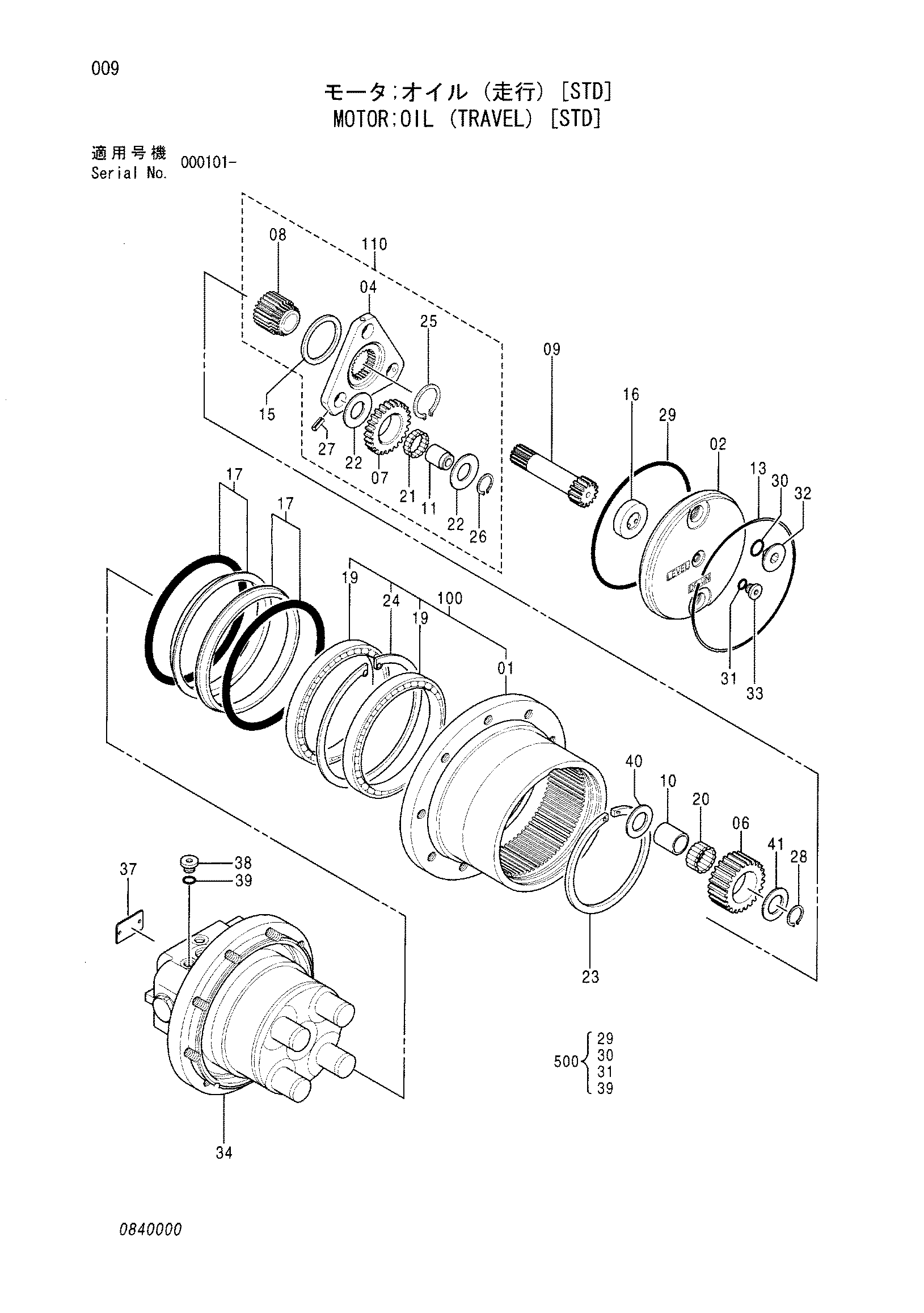

Заводская схема «Гидромотор (ход) [STD]» для HITACHI HX64B. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидромотор (ход) [STD] HITACHI HX64B](/catalog-drawings/6a/6ad5841b-6961-4a88-911e-4659e22c42e9.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4428341 | Гидромотор | 1 | |
| 02 | 0748801 | Крышка | 1 |
| 06 | 0748802 | Шестерня | 4 |
| 09 | 0748803 | Шестерня | 1 |
| 10 | 0748804 | Кольцо | 4 |
| 13 | 0636407 | Кольцо | 1 |
| 15 | 0748805 | Втулка | 1 |
| 16 | 0658307 | Кольцо | 1 |
| 17 | 0748806 | Уплотнение кольцо | 2 |
| 19 | 0748807 | Подшипник | 2 |
| 20 | 0748808 | Неедле | 92 |
| 23 | 0748809 | Стопорное кольцо | 1 |
| 24 | 0748810 | Стопорное кольцо | 1 |
| 25 | 0474104 | Стопорное кольцо | 1 |
| 26 | 942517 | Стопорное кольцо | 3 |
| 27 | 0473808 | Пружинный штифт | 3 |
| 28 | 0748811 | Стопорное кольцо | 4 |
| 29 | 0636416 | Уплотнительное кольцо | 1 |
| 30 | 4509180 | Уплотнительное кольцо | 2 |
| 31 | 4506408 | Уплотнительное кольцо | 1 |
| 32 | 0664916 | Пробка | 2 |
| 33 | 0664917 | Пробка | 1 |
| 38 | 0426810 | Пробка | 1 |
| 39 | 957366 | Уплотнительное кольцо | 1 |
| 40 | 0748812 | Упорная шайба | 4 |
| 41 | 0748813 | Упорная шайба | 4 |
| 100 | 0748814 | Корпус комплект | 1 |
| 110 | 0748815 | Водило 2 комплект | 1 |
| 500 | 0748816 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
