Пилотные гидролинии (1) [STD] — HITACHI HX64B
Заводская схема «Пилотные гидролинии (1) [STD]» для HITACHI HX64B. Каталожные номера деталей, позиции, применяемость и запрос цены.

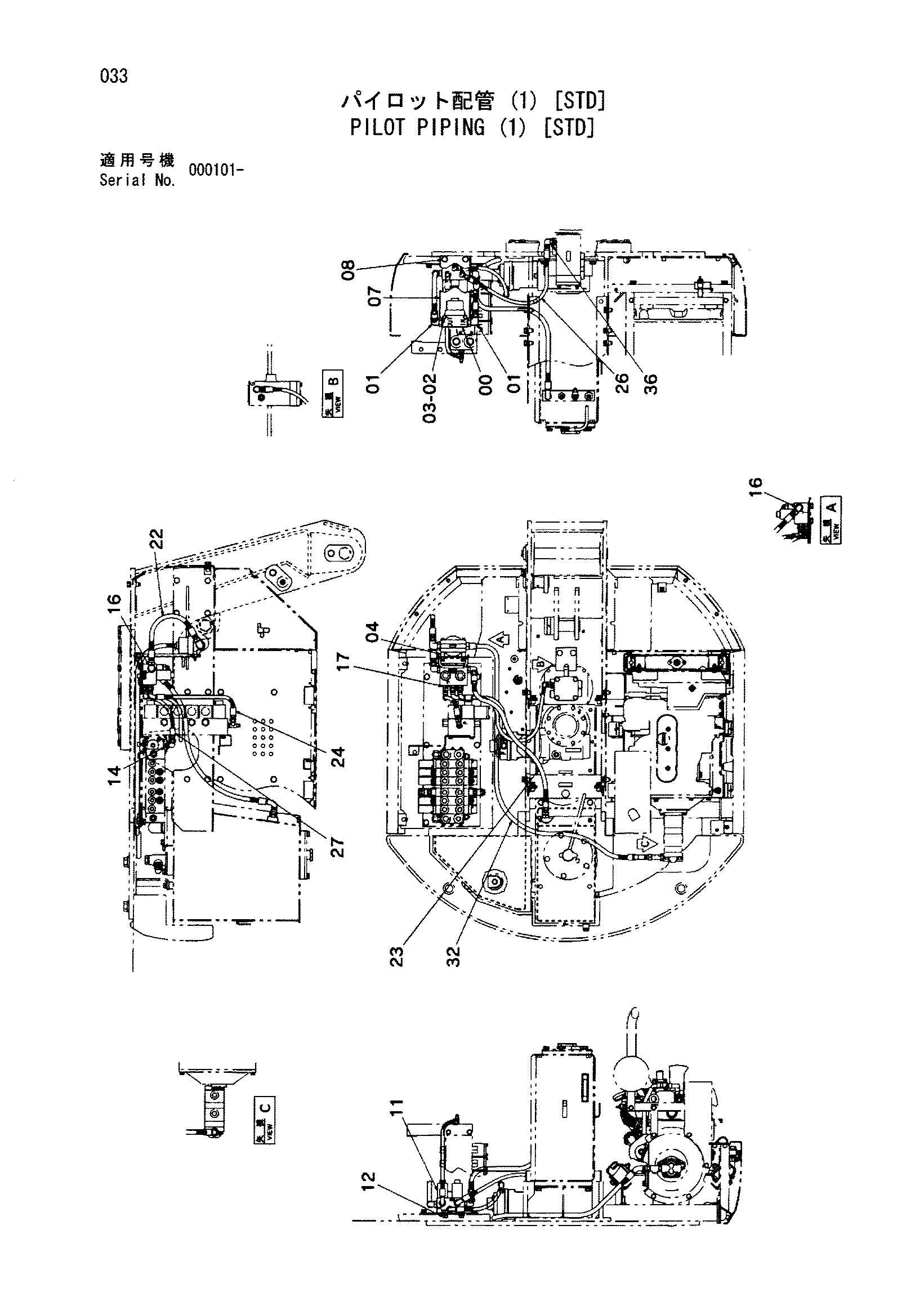

![Схема Пилотные гидролинии (1) [STD] HITACHI HX64B](/catalog-drawings/99/9948cc6a-2954-4095-a5e0-35529f2b35ba.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4272379 | Масляный фильтр | 1 |
| 00A | 4294130 | Элемент | 1 |
| 00B | 4294129 | Элемент | 1 |
| 01 | 4200471 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | J960680 | Болт | 2 |
| 03 | J252106 | Пружинная шайба | 2 |
| 04 | 4277425 | Проставка | 2 |
| 07 | 9753921 | Кронштейн | 1 |
| 08 | J051025 | Болт с шайбой | 2 |
| 11 | 4415398 | Электромагнитный клапан | 1 |
| 12 | J051020 | Болт с шайбой | 2 |
| 14 | 4154670 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4154671 | Угловой штуцер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4200465 | Адаптер | 3 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4439597 | Шланг | 1 |
| 23 | 4439598 | Шланг | 1 |
| 24 | 4439599 | Шланг | 1 |
| 26 | 4439600 | Шланг | 1 |
| 27 | 4439601 | Шланг | 1 |
| 32 | 4439602 | Шланг | 1 |
| 36 | 4405673 | Угловой штуцер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
