Баскет трубопроводы [STD] — HITACHI HX64B

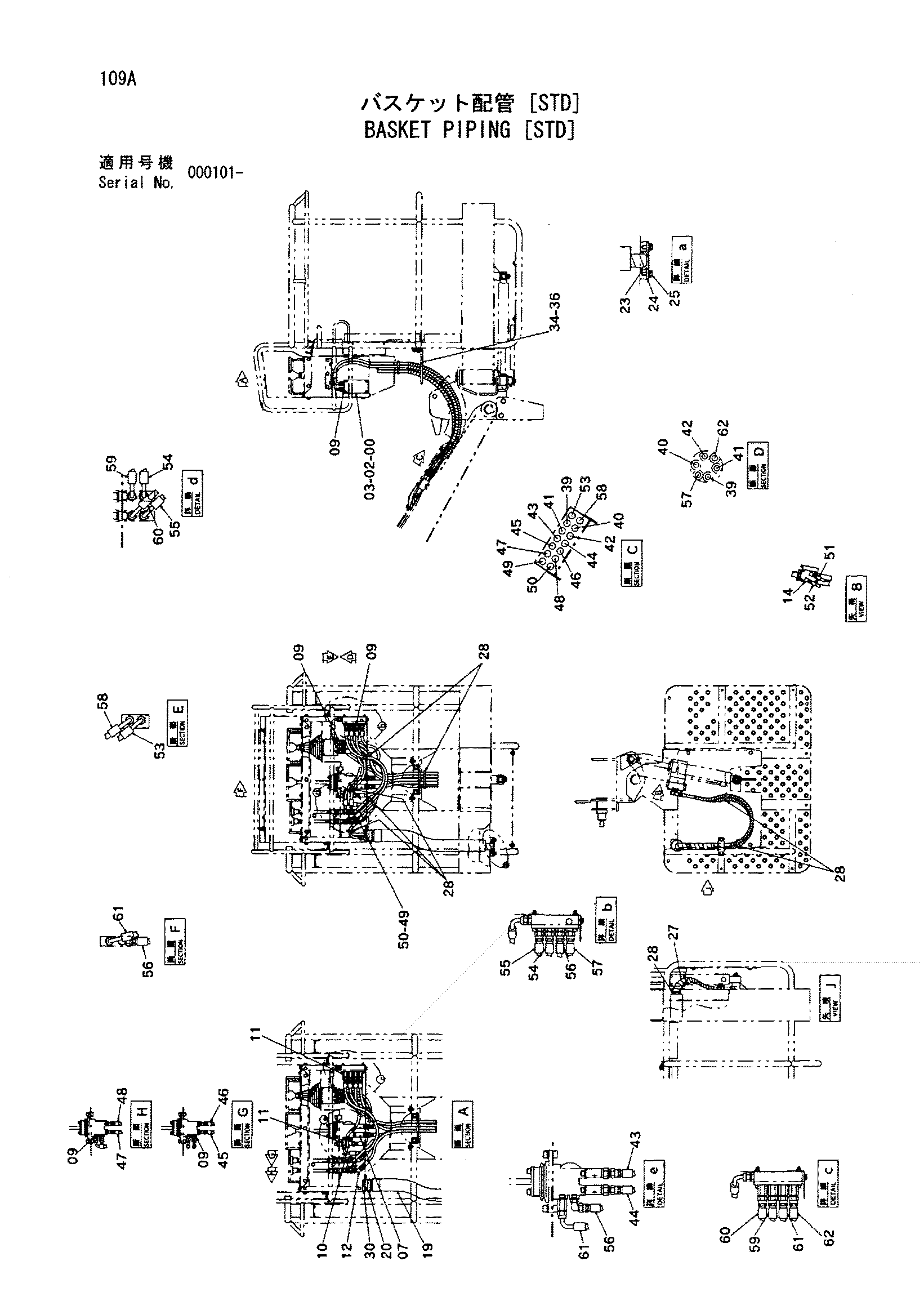

Заводская схема «Баскет трубопроводы [STD]» для HITACHI HX64B. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Баскет трубопроводы [STD] HITACHI HX64B](/catalog-drawings/a8/a85d1477-601f-4e49-b4e2-293d76f78ce6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3082832 | Коллектор | 1 |
| 02 | J770645 | Болт с внутренним шестигранником | 4 |
| 03 | J252106 | Пружинная шайба | 4 |
| 07 | 4432819 | Клапан | 2 |
| 09 | 4200465 | Адаптер | 16 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4154670 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4270517 | Адаптер | 5 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4193826 | Угловой штуцер | 4 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4409743 | Угловой штуцер | 2 |
| 19 | 4440883 | Шланг | 1 |
| 20 | 4505385 | Хомут шланга | 1 |
| 23 | 4410643 | Резиновая прокладка | 1 |
| 24 | 4388373 | Пластина | 1 |
| 25 | J090820 | Болт с шайбой | 2 |
| 27 | 4376631 | Защитный кожух | 1 |
| 28 | 4055312 | Ленточный зажим | 8 |
| 30 | 4440766 | Амортизатор | 1 |
| 34 | 9754040 | Направляющая | 1 |
| 36 | J090816 | Болт с шайбой | 2 |
| 39 | 4439656 | Шланг | 1 |
| 40 | 4439657 | Шланг | 1 |
| 41 | 4439658 | Шланг | 1 |
| 42 | 4439659 | Шланг | 1 |
| 43 | 4439660 | Шланг | 1 |
| 44 | 4439661 | Шланг | 1 |
| 45 | 4439662 | Шланг | 1 |
| 46 | 4439663 | Шланг | 1 |
| 47 | 4439664 | Шланг | 1 |
| 48 | 4439665 | Шланг | 1 |
| 49 | 4439666 | Шланг | 1 |
| 50 | 4439667 | Шланг | 1 |
| 51 | 4439668 | Шланг | 1 |
| 52 | 4439669 | Шланг | 1 |
| 53 | 4439670 | Шланг | 1 |
| 54 | 4439671 | Шланг | 1 |
| 55 | 4439672 | Шланг | 1 |
| 56 | 4439673 | Шланг | 1 |
| 57 | 4439674 | Шланг | 1 |
| 58 | 4439675 | Шланг | 1 |
| 59 | 4439676 | Шланг | 1 |
| 60 | 4439677 | Шланг | 1 |
| 61 | 4439678 | Шланг | 1 |
| 62 | 4439679 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
