Электрооборудование (основной) [STD] — HITACHI HX64B
Заводская схема «Электрооборудование (основной) [STD]» для HITACHI HX64B. Каталожные номера деталей, позиции, применяемость и запрос цены.

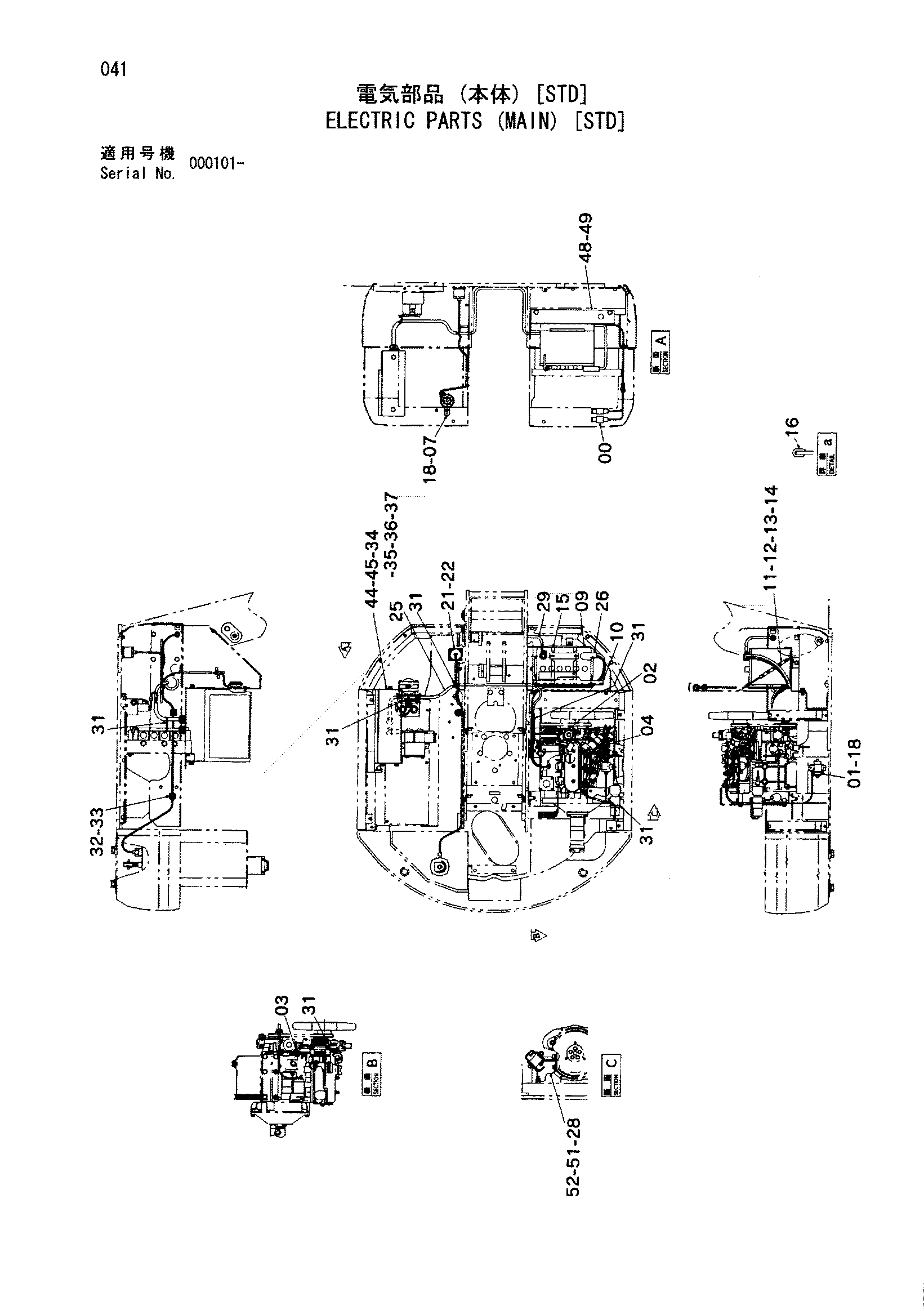

![Схема Электрооборудование (основной) [STD] HITACHI HX64B](/catalog-drawings/46/461c0de9-049a-4ddb-a58c-ce2d96c4de6d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4331898 | Фусибле-линк | 2 |
| 01 | 4340286 | Насос | 1 |
| 02 | 4296231 | Выключатель термостатический | 1 |
| 03 | 4331942 | Датчик давления | 1 |
| 04 | 4331941 | Электромагнитный остановка | 1 |
| 07 | 4278110 | Звуковой сигнал | 1 |
| 09 | 4392984 | Аккумулятор | 1 |
| 10 | 4279716 | Кронштейн | 1 |
| 11 | 4279717 | Болт | 2 |
| 12 | J231106 | Гайка | 4 |
| 13 | J253106 | Плоская шайба | 2 |
| 14 | 4289704 | Трубка | 2 |
| 15 | 4349409 | Ремень | 2 |
| 16 | 4431333 | Резиновое уплотнение | 1 |
| 18 | J090616 | Болт с шайбой | 3 |
| 21 | 4405105 | Выключатель уровень | 1 |
| 22 | J460410 | Винт с шайбой | 4 |
| 25 | 4431609 | Жгут проводов | 1 |
| 26 | 4431610 | Трос | 1 |
| 28 | 4287366 | Масса корд | 1 |
| 29 | 4417776 | Трос | 1 |
| 31 | 4055312 | Ленточный зажим | 10 |
| 32 | 4326365 | Ленточный зажим | 2 |
| 33 | 4375828 | Зажим провод | 2 |
| 34 | 4331938 | Таймер гров | 1 |
| 35 | 4419860 | Реле | 1 |
| 36 | 4295758 | Реле защитный | 1 |
| 37 | 4295759 | Таймер | 1 |
| 44 | 4428344 | Короб управление | 1 |
| 45 | J051020 | Болт с шайбой | 4 |
| 48 | 8078120 | Трай | 1 |
| 49 | J051025 | Болт с шайбой | 2 |
| 51 | J231210 | Гайка | 1 |
| 52 | J252210 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
