Крышка (1) — HITACHI HX64B

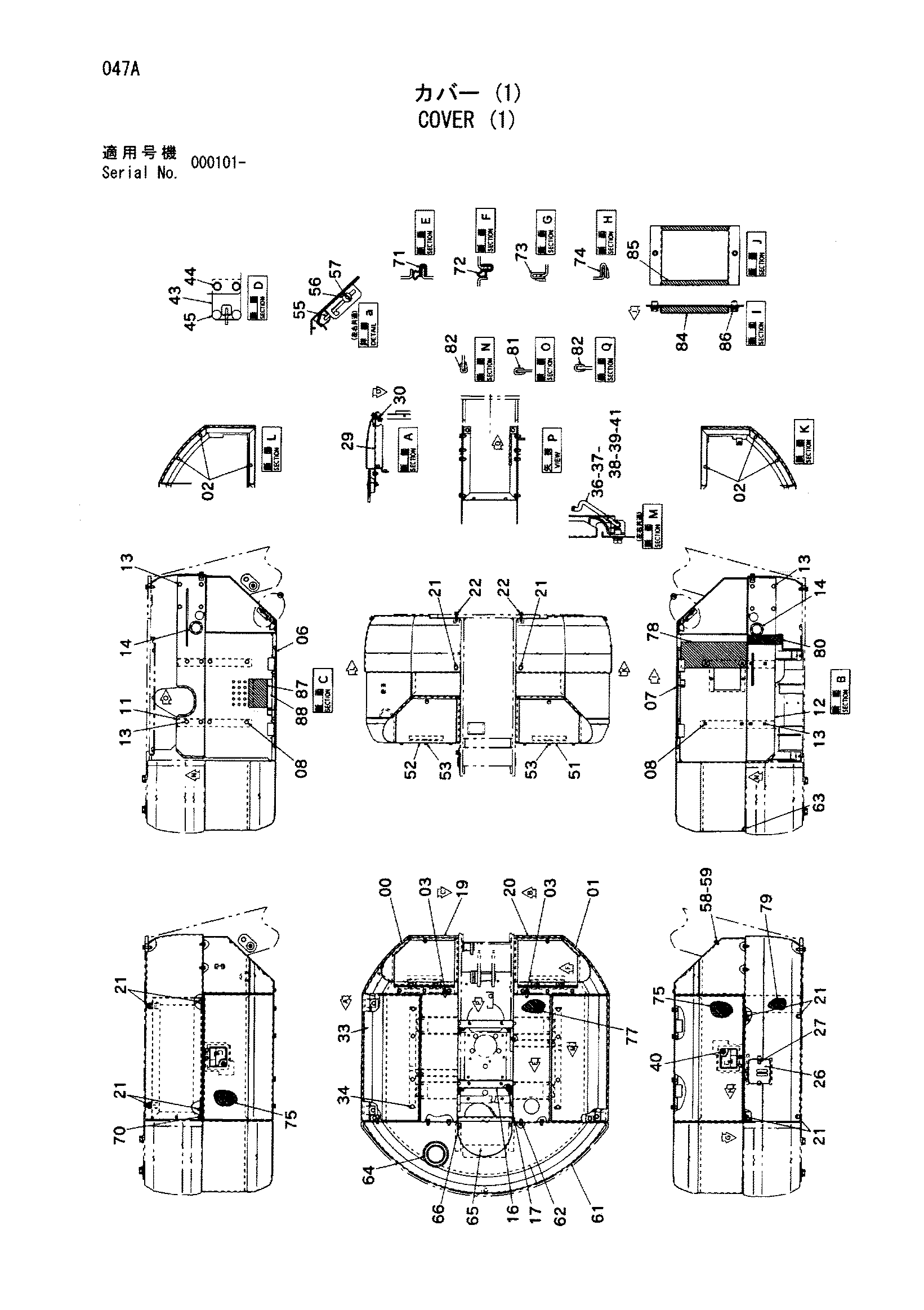

Заводская схема «Крышка (1)» для HITACHI HX64B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006794 | Крышка передний | 1 |
| 01 | 5006793 | Крышка передний | 1 |
| 02 | J050825 | Болт с шайбой | 6 |
| 03 | J051025 | Болт с шайбой | 2 |
| 06 | 7037453 | Опора | 1 |
| 07 | 7037452 | Опора | 1 |
| 08 | J051025 | Болт с шайбой | 8 |
| 11 | 8078116 | Левый кронштейн | 1 |
| 12 | 8078117 | Правый кронштейн | 1 |
| 13 | J051025 | Болт с шайбой | 16 |
| 14 | 4207839 | Резиновая втулка | 2 |
| 16 | 8078121 | Кронштейн | 2 |
| 17 | J051025 | Болт с шайбой | 4 |
| 19 | 7037451 | Крышка боковой | 1 |
| 20 | 6018751 | Крышка боковой | 1 |
| 21 | J051025 | Болт с шайбой | 10 |
| 22 | J051040 | Болт с шайбой | 2 |
| 26 | 9746695 | Крышка | 1 |
| 27 | J090820 | Болт с шайбой | 1 |
| 29 | 7037455 | Кронштейн | 1 |
| 30 | J051025 | Болт с шайбой | 2 |
| 33 | 7037454 | Крышка двигатель | 2 |
| 34 | J051025 | Болт с шайбой | 8 |
| 36 | 4428387 | Шток | 2 |
| 37 | 4428388 | Пружина | 2 |
| 38 | J253108 | Плоская шайба | 2 |
| 39 | 4022697 | Стопорный палец | 4 |
| 40 | 4396018 | Гидроцилиндр. блокировка | 2 |
| 41 | 4444261 | Шайба зуб | 1 |
| 43 | 9753922 | Защёлка | 2 |
| 44 | J050820 | Болт с шайбой | 4 |
| 45 | 4382964 | Резиновая втулка | 4 |
| 51 | 8078118 | Крышка | 1 |
| 52 | 8078119 | Крышка | 1 |
| 53 | J090820 | Болт с шайбой | 6 |
| 55 | 9743982 | Стойка | 2 |
| 56 | 4345258 | Шайба | 4 |
| 57 | 4022696 | Стопорный палец | 4 |
| 58 | 4428368 | Винт | 2 |
| 59 | 4379622 | Гайка | 2 |
| 61 | 6018752 | Крышка задний | 1 |
| 62 | J051025 | Болт с шайбой | 6 |
| 63 | 4428369 | Резиновая прокладка | 1 |
| 64 | 3062966 | Резиновая втулка | 1 |
| 65 | 9753925 | Крышка | 1 |
| 66 | J090820 | Болт с шайбой | 2 |
| 70 | 4418295 | Моулдинг | 4 |
| 71 | 4431341 | Резиновое уплотнение | 2 |
| 72 | 4431342 | Резиновое уплотнение | 2 |
| 73 | 4431343 | Резиновое уплотнение | 4 |
| 74 | 4431344 | Резиновое уплотнение | 2 |
| 75 | 4431345 | Резиновая прокладка | 2 |
| 77 | 4431347 | Резиновая прокладка | 1 |
| 78 | 4431348 | Резиновая прокладка | 1 |
| 79 | 4431349 | Резиновое уплотнение | 1 |
| 80 | 4431600 | Резиновое уплотнение | 1 |
| 81 | 4431332 | Резиновое уплотнение | 1 |
| 82 | 4431333 | Резиновое уплотнение | 3 |
| 84 | 4432823 | Крышка | 1 |
| 85 | 4432824 | Резиновое уплотнение | 2 |
| 86 | J090816 | Болт с шайбой | 2 |
| 87 | 4439639 | Информационная табличка | 1 |
| 88 | 4439640 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
