Пилотные гидролинии (1) [EU] — HITACHI HX64B

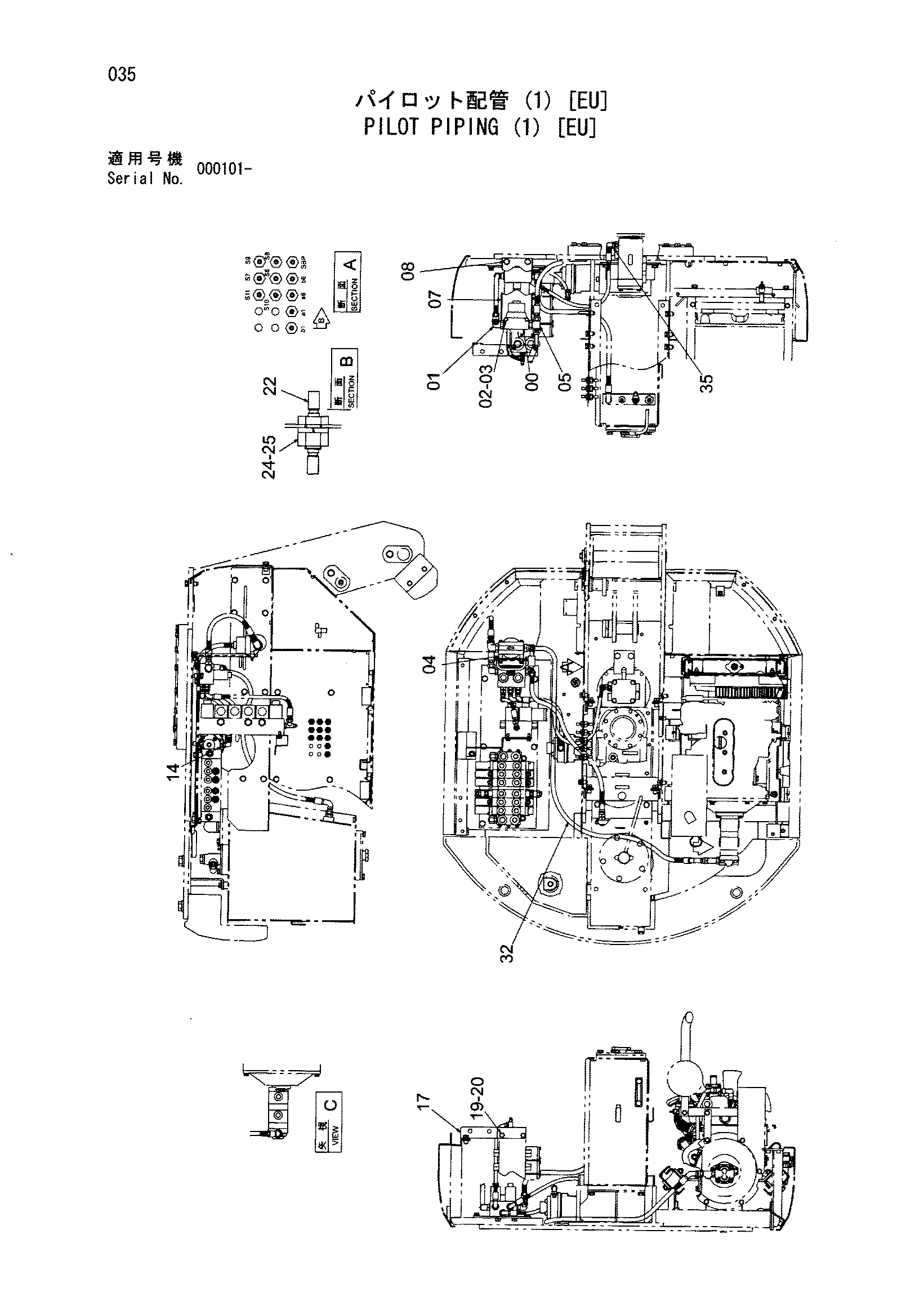

Заводская схема «Пилотные гидролинии (1) [EU]» для HITACHI HX64B. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (1) [EU] HITACHI HX64B](/catalog-drawings/2a/2ab1ee90-2fb8-46ec-80c9-f0a395fce2fa.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4272379 | Масляный фильтр | 1 |
| 00A | 4294130 | Элемент | 1 |
| 00B | 4294129 | Элемент | 1 |
| 01 | 4200471 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | J960680 | Болт | 2 |
| 03 | J252106 | Пружинная шайба | 2 |
| 04 | 4277425 | Проставка | 2 |
| 05 | 4208912 | Тройник | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 9753921 | Кронштейн | 1 |
| 08 | J051025 | Болт с шайбой | 2 |
| 14 | 4154670 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4428386 | Кронштейн | 1 |
| 19 | J050820 | Болт с шайбой | 2 |
| 20 | J051025 | Болт с шайбой | 1 |
| 22 | 4409739 | Адаптер | 11 |
| 24 | J950012 | Гайка | 11 |
| 25 | A590912 | Пружинная шайба | 11 |
| 32 | 4439602 | Шланг | 1 |
| 35 | 4435734 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
