Пилотные гидролинии (2) [STD] — HITACHI HX64B
Заводская схема «Пилотные гидролинии (2) [STD]» для HITACHI HX64B. Каталожные номера деталей, позиции, применяемость и запрос цены.

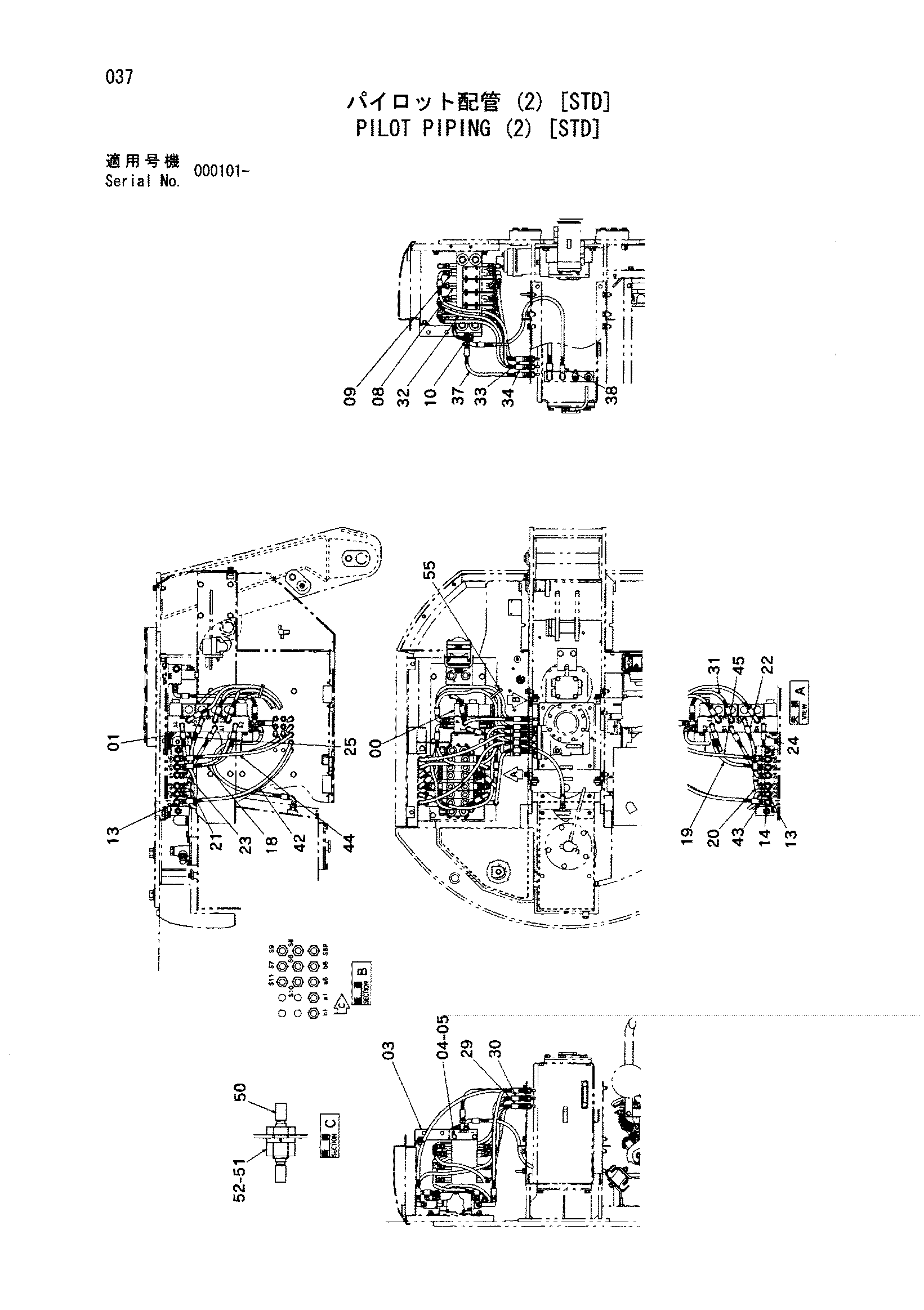

![Схема Пилотные гидролинии (2) [STD] HITACHI HX64B](/catalog-drawings/cb/cb52716a-20ce-4ae5-a821-f9a55f2b2cc0.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4428340 | Блок | 1 |
| 01 | J050820 | Болт с шайбой | 2 |
| 03 | 4428386 | Кронштейн | 1 |
| 04 | J050820 | Болт с шайбой | 2 |
| 05 | J051025 | Болт с шайбой | 1 |
| 08 | 4270517 | Адаптер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4200465 | Адаптер | 9 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4203171 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4154670 | Угловой штуцер | 9 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4278441 | Угловой штуцер | 3 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4439603 | Шланг | 1 |
| 19 | 4439604 | Шланг | 1 |
| 20 | 4439605 | Шланг | 1 |
| 21 | 4439607 | Шланг | 1 |
| 22 | 4439608 | Шланг | 1 |
| 23 | 4439609 | Шланг | 1 |
| 24 | 4439610 | Шланг | 1 |
| 25 | 4439611 | Шланг | 1 |
| 29 | 4439612 | Шланг | 1 |
| 30 | 4439613 | Шланг | 1 |
| 31 | 4439614 | Шланг | 1 |
| 32 | 4439615 | Шланг | 1 |
| 33 | 4439616 | Шланг | 1 |
| 34 | 4439617 | Шланг | 1 |
| 37 | 4439618 | Шланг | 1 |
| 38 | 4439619 | Шланг | 1 |
| 42 | 4439620 | Шланг | 1 |
| 43 | 4439621 | Шланг | 1 |
| 44 | 4439622 | Шланг | 1 |
| 45 | 4439623 | Шланг | 1 |
| 50 | 4409739 | Адаптер | 11 |
| 51 | J950012 | Гайка | 11 |
| 52 | A590912 | Пружинная шайба | 11 |
| 55 | 4055312 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
