Стрела детали — HITACHI HX64B

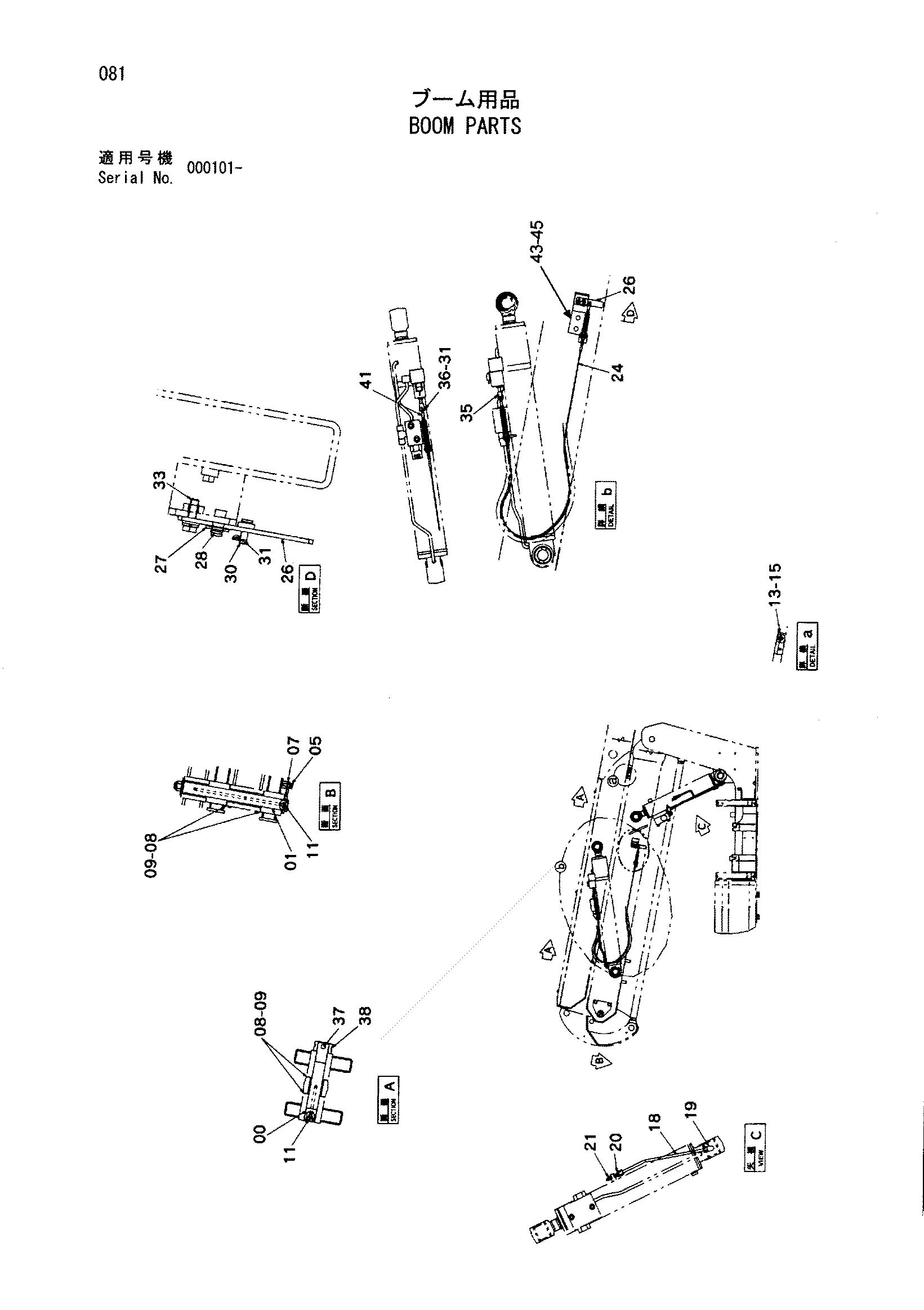

Заводская схема «Стрела детали» для HITACHI HX64B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4428409 | Палец | 2 |
| 01 | 9753929 | Палец | 1 |
| 05 | J051030 | Болт с шайбой | 2 |
| 07 | 4347798 | Регулировочная шайба | 2 |
| 08 | 4352136 | Регулировочная шайба | 6 |
| 09 | 4354259 | Регулировочная шайба | 3 |
| 11 | J75481 | Пресс-маслёнка | 3 |
| 13 | 4404887 | Пластина скольжение | 2 |
| 15 | M470620 | Болт | 4 |
| 18 | 4439655 | Трубка | 1 |
| 19 | 4130174 | Штуцер трубки | 1 |
| 20 | 4130168 | Штуцер трубки | 1 |
| 21 | J75581 | Пресс-маслёнка | 1 |
| 24 | 4402213 | Трос управления | 1 |
| 26 | 4439654 | Пластина | 1 |
| 27 | J253108 | Плоская шайба | 1 |
| 28 | 4289311 | Палец | 1 |
| 30 | 4279607 | Палец | 1 |
| 31 | 4365839 | Стопорный палец | 2 |
| 33 | J090620 | Болт с шайбой | 1 |
| 35 | 4440900 | Концевой вилка | 1 |
| 36 | 4303288 | Палец | 1 |
| 37 | 4244708 | Палец | 2 |
| 38 | 4351621 | Кольцо | 2 |
| 41 | 4444295 | Шток | 1 |
| 43 | 9755551 | Кронштейн | 1 |
| 45 | J090861 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
