030: Водяной насос и антикоррозионный элемент — HITACHI HX220B-2

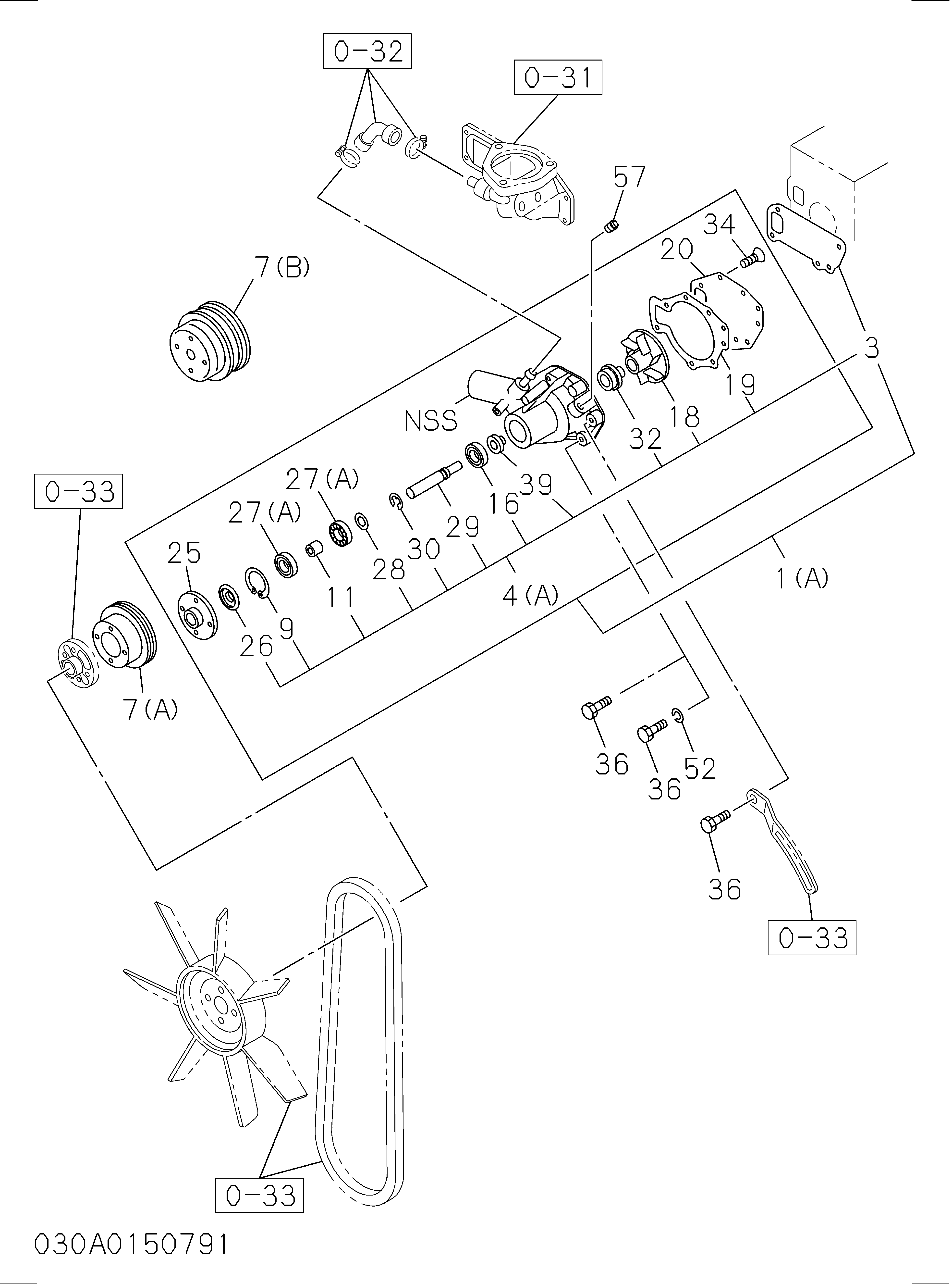

Заводская схема «030: Водяной насос и антикоррозионный элемент» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(B) | 8972530281 | Насос в сборе водяной, W/прокладка | 1 |
| 003 | 8943706610 | Прокладка насос TO C/BL | 1 |
| 004(B) | 8972530300 | Репаир комплект водяной насос | 1 |
| 004(B) | 5878143200 | Репаир комплект водяной насос | 1 |
| 007(B) | 1136411910 | Шкив водяной насос | 1 |
| 009 | 9091801520 | Кольцо стопорный, водяной насос | 1 |
| 011 | 5136340020 | Проставка подшипник, водяной насос | 1 |
| 016 | 5096250550 | Уплотнение масляный, водяной насос | 1 |
| 018 | 8972322500 | Импеллер водяной насос | 1 |
| 019 | 8972322480 | Прокладка крышка TO корпус | 1 |
| 020 | 8972322470 | Крышка водяной насос | 1 |
| 025 | 5136420072 | Центральный водяной насос | 1 |
| 026 | 5136390010 | Крышка пыль, водяной насос | 1 |
| 027(A) | 5098000510 | Подшипник водяной насос | 1 |
| 027(B) | 5098000500 | Подшипник водяной насос | 1 |
| 027(C) | 1098001700 | Подшипник водяной насос | 1 |
| 028 | 1095030700 | Шайба водяной насос | 1 |
| 029 | 1136310740 | Вал водяной насос | 1 |
| 030 | 9099521430 | Кольцо стопорный, водяной насос вал | 1 |
| 031 | 8972236600 | Трубка всасывание, INL | 1 |
| 031 | 8972498951 | Трубка всасывание, INL | 1 |
| 032 | 8972322490 | Уплотнение блок водяной насос | 1 |
| 034 | 9030908200 | Винт крышка TO корпус, водяной насос | 3 |
| 036 | 0280810350 | Болт водяной насос TO C/BL | 1 |
| 036 | 0280810450 | Болт водяной насос TO C/BL | 2 |
| 036 | 0280810700 | Болт водяной насос TO C/BL | 1 |
| 036 | 0280510350 | Болт водяной насос TO C/BL | 1 |
| 036 | 0280510450 | Болт водяной насос TO C/BL | 2 |
| 036 | 0280510700 | Болт водяной насос TO C/BL | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
