Всасывающие трубопроводы — HITACHI HX220B-2

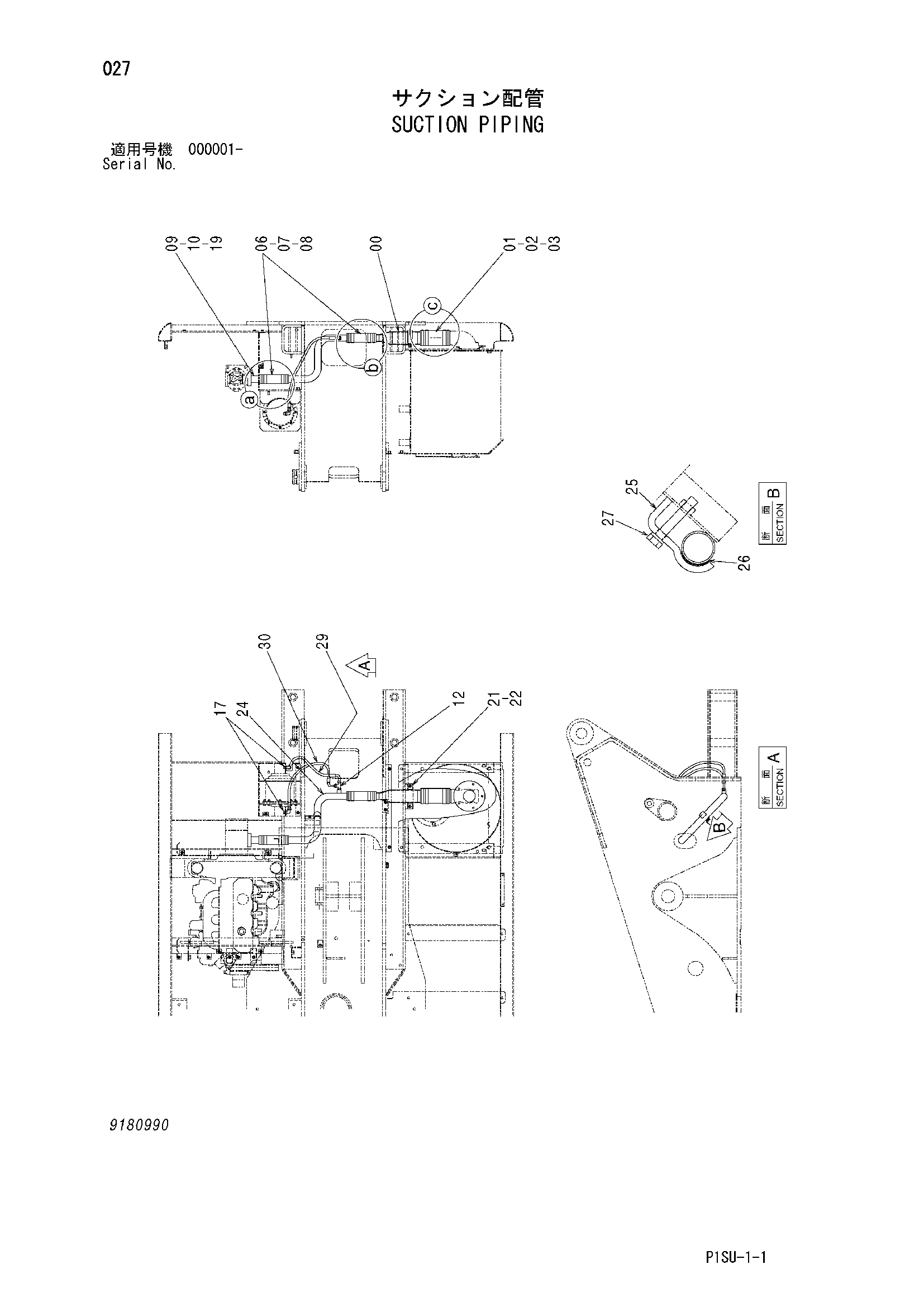

Заводская схема «Всасывающие трубопроводы» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8076651 | Всасывающая трубка | 1 |
| 01 | 4348414 | Резиновый шланг | 1 |
| 02 | 4507397 | Хомут шланга | 2 |
| 03 | 4283535 | Хомут шланга | 2 |
| 06 | 4081954 | Резиновый шланг | 2 |
| 07 | 4504198 | Хомут шланга | 4 |
| 08 | 4282477 | Хомут шланга | 4 |
| 09 | 9752916 | Всасывающая трубка | 1 |
| 10 | A811050 | Уплотнительное кольцо | 1 |
| 12 | 4205363 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4154671 | Угловой штуцер | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | J781240 | Болт с внутренним шестигранником | 4 |
| 21 | 4000910 | Хомут трубки | 1 |
| 22 | J271035 | Болт с шайбой | 2 |
| 22A | J901035 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 8077038 | Всасывающая трубка | 1 |
| 25 | 4053698 | Хомут трубки | 1 |
| 26 | 4421803 | Резиновая прокладка | 1 |
| 27 | J271275 | Болт с шайбой | 1 |
| 27A | J901275 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 29 | 9218769 | Шланг в сборе | 1 |
| 29A | 4332940 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 1 |
| 30 | 9218768 | Шланг в сборе | 1 |
| 30A | 4333396 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
