Крышка (правый)(2) — HITACHI HX220B-2

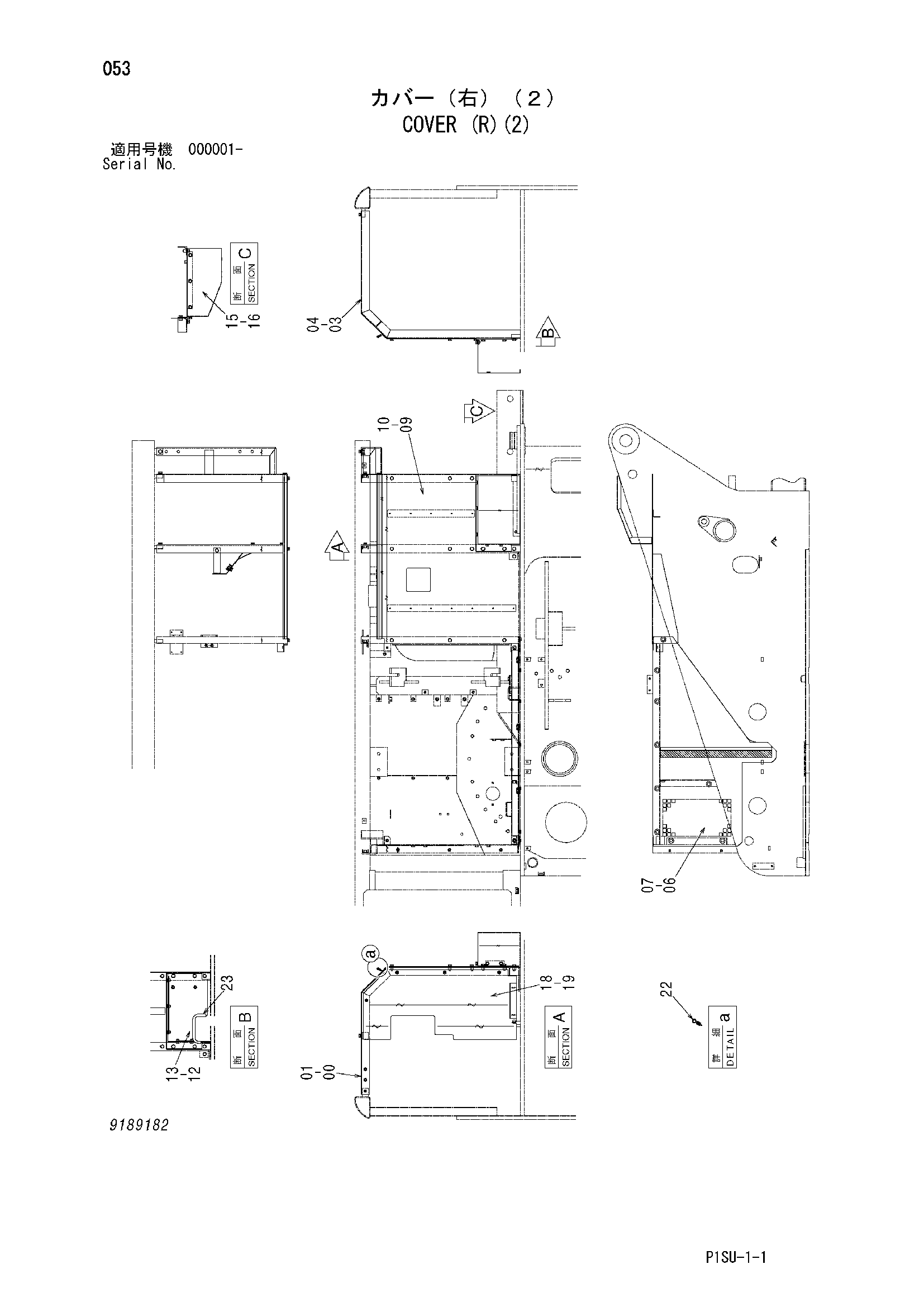

Заводская схема «Крышка (правый)(2)» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038181 | Опора | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 7036781 | Опора | 1 |
| 04 | J271030 | Болт с шайбой | 3 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 7038180 | Крышка | 1 |
| 07 | J281030 | Болт с шайбой | 9 |
| 07A | J901030 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 09 | 7038176 | Крышка | 1 |
| 10 | J271030 | Болт с шайбой | 10 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 8079620 | Крышка | 1 |
| 13 | J271030 | Болт с шайбой | 4 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 7038182 | Крышка | 1 |
| 16 | J271020 | Болт с шайбой | 5 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 7036762 | Крышка | 1 |
| 19 | J271025 | Болт с шайбой | 6 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 22 | 4436455 | Резиновая прокладка | 1 |
| 23 | 4340704 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
