Пилотные гидролинии — HITACHI HX220B-2

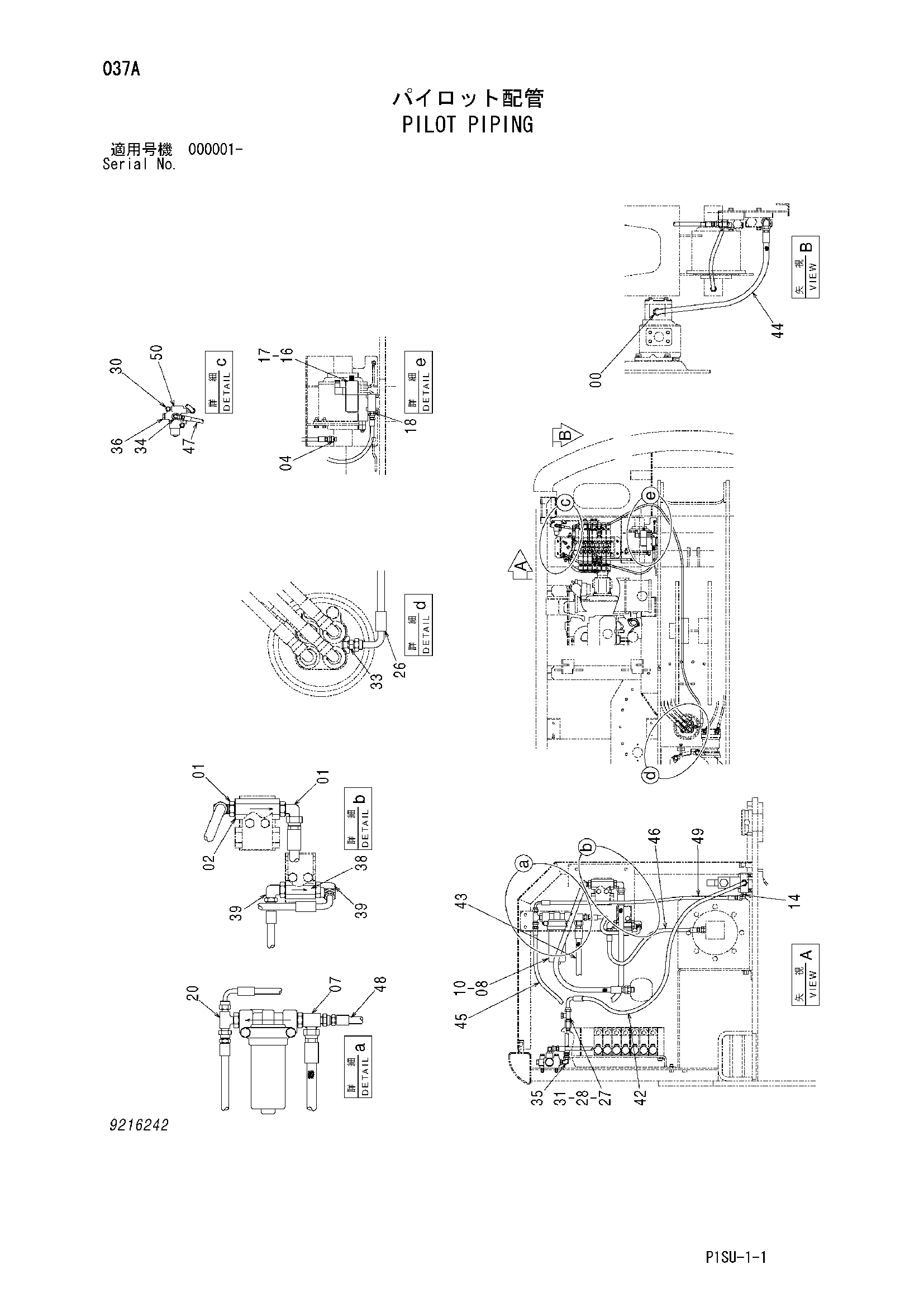

Заводская схема «Пилотные гидролинии» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4210361 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4154672 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4241707 | Обратный клапан | 1 |
| 04 | 4200466 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4296066 | Тройник | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4631976 | Масляный фильтр | 1 |
| 08A | 4370435 | Фильтрующий элемент | 1 |
| 08B | 4191301 | Фильтрующий элемент | 1 |
| 08C | A811060 | Уплотнительное кольцо | 1 |
| 10 | J271000 | Болт с шайбой | 2 |
| 10A | J901000 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 14 | 4154670 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4457191 | Клапан | 1 |
| 16A | 4469930 | Предохранительный клапан | 1 |
| 16B | 4469931 | Электромагнитный клапан | 1 |
| 16C | 4469932 | Пластина | 1 |
| 17 | J780830 | Болт с внутренним шестигранником | 4 |
| 18 | 4200467 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4331034 | Тройник | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4426086 | Тройник | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4093624 | Пробка | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | J260870 | Болт с шайбой | 2 |
| 30A | J900870 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 31 | 4400485 | Переходник | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4200465 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4154670 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4156434 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4093624 | Пробка | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4404795 | Обратный клапан | 1 |
| 39 | 4154671 | Угловой штуцер | 2 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 9218772 | Шланг в сборе | 1 |
| 42A | 4375679 | Шланг | 1 |
| 42B | 4327293 | Защитный кожух | 2 |
| 43 | 9218731 | Шланг в сборе | 1 |
| 43A | 4292422 | Шланг | 1 |
| 43B | 4327294 | Защитный кожух | 1 |
| 44 | 9218762 | Шланг в сборе | 1 |
| 44A | 4328608 | Шланг | 1 |
| 44B | 4327294 | Защитный кожух | 1 |
| 45 | 9218761 | Шланг в сборе | 1 |
| 45A | 4208422 | Шланг | 1 |
| 45B | 4327293 | Защитный кожух | 1 |
| 46 | 9218732 | Шланг в сборе | 1 |
| 46A | 4431928 | Шланг | 1 |
| 46B | 4327293 | Защитный кожух | 1 |
| 47 | 9218733 | Шланг в сборе | 1 |
| 47A | 4313270 | Шланг | 1 |
| 47B | 4327293 | Защитный кожух | 6 |
| 48 | 9218760 | Шланг в сборе | 1 |
| 48A | 4229857 | Шланг | 1 |
| 48B | 4327293 | Защитный кожух | 1 |
| 49 | 9218773 | Шланг в сборе | 1 |
| 49A | 4332899 | Шланг | 1 |
| 49B | 4327293 | Защитный кожух | 2 |
| 50 | 9218376 | Электромагнитный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
