Механизм поворота — HITACHI HX220B-2

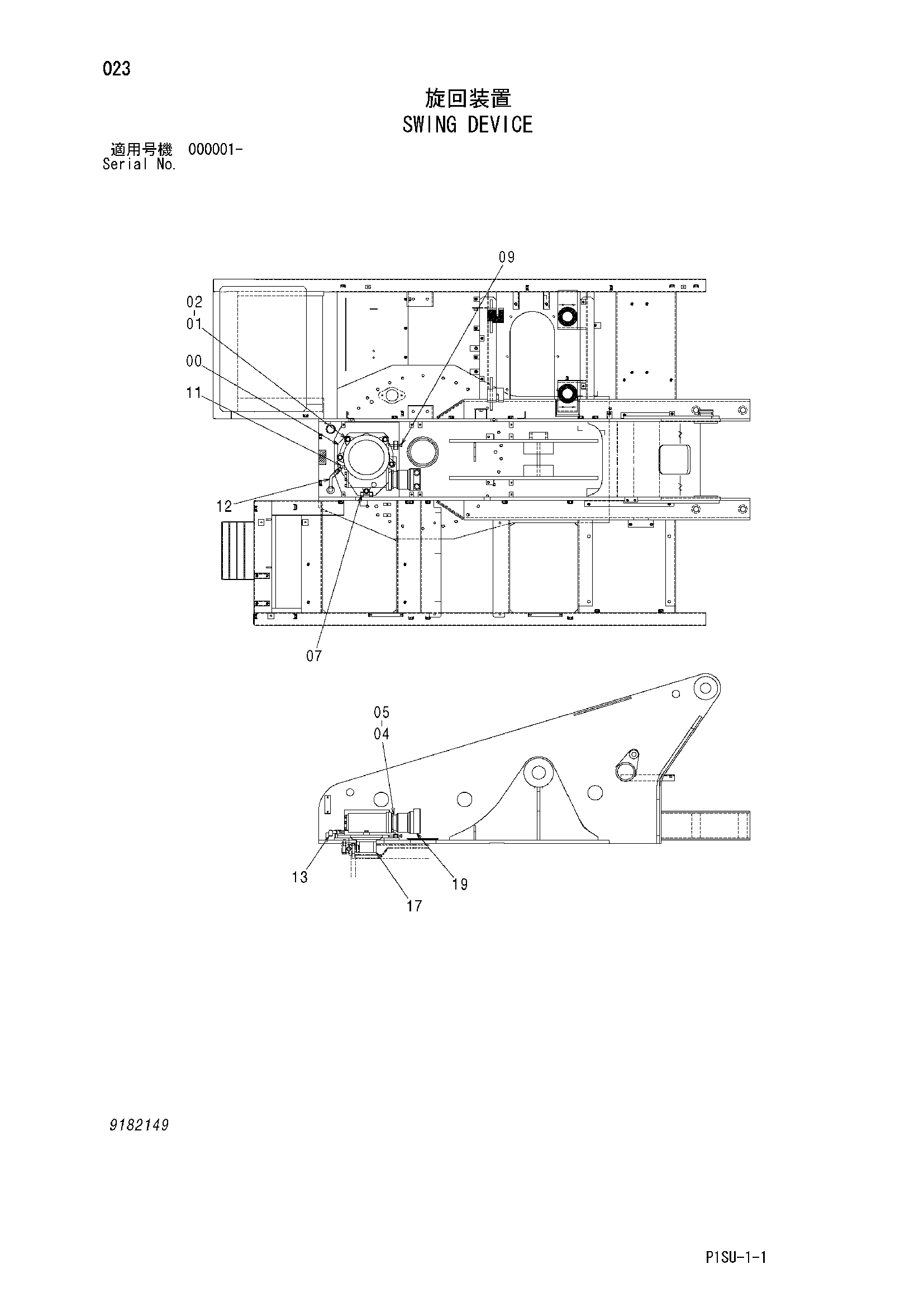

Заводская схема «Механизм поворота» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3086484 | Пластина | 1 |
| 01 | J921640 | Болт | 5 |
| 01 | J921645 | Болт | 5 |
| 02 | A590116 | Плоская шайба | 5 |
| 04 | J781240 | Болт с внутренним шестигранником | 2 |
| 05 | A590912 | Пружинная шайба | 2 |
| 07 | 4422306 | Блок | 2 |
| 09 | M261280 | Болт | 2 |
| 11 | 94-1502 | Угловой штуцер | 1 |
| 12 | 9753006 | Трубка | 1 |
| 12 | 9770658 | Трубка | 1 |
| 13 | 94-2012 | Пробка | 1 |
| 17 | 4421471 | Свинг-девике | 1 |
| 19 | 4429997 | Гидромотор | 1 |
| 19 | 4695947 | Гидромотор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
