Тяга ковша — HITACHI HX220B-2

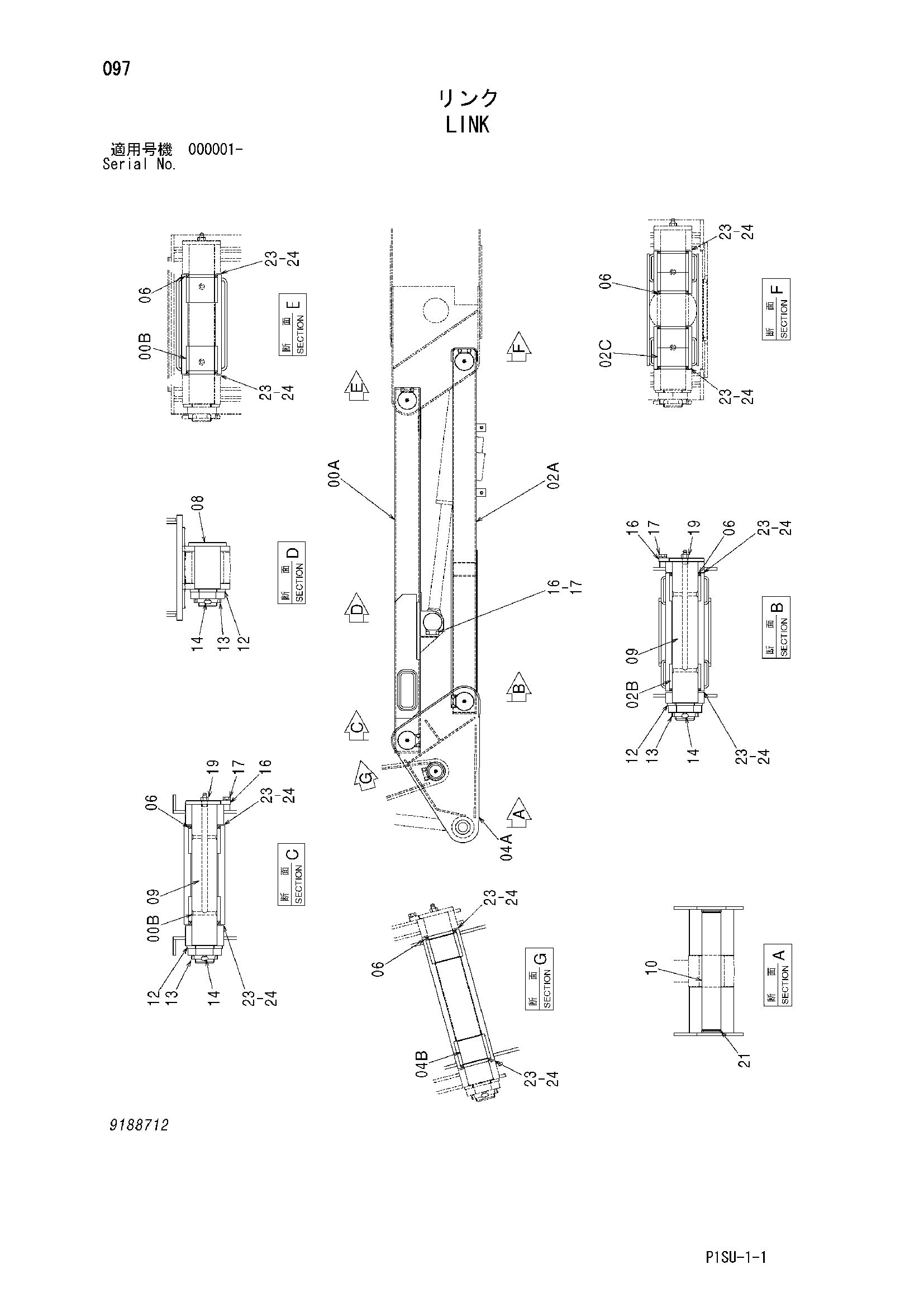

Заводская схема «Тяга ковша» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9188713 | Верхний тяга | 1 |
| 00A | 7038088 | Тяга | 1 |
| 00A | 7054794 | Тяга | 1 |
| 00B | 4340371 | Втулка | 4 |
| 02 | 9188714 | Нижний тяга | 1 |
| 02A | 7038103 | Тяга | 1 |
| 02A | 7054795 | Тяга | 1 |
| 02B | 4340371 | Втулка | 2 |
| 02C | 4351960 | Втулка | 4 |
| 04 | 9188715 | Тяга кронштейн | 1 |
| 04A | 6019055 | Кронштейн | 1 |
| 04A | 6026316 | Кронштейн | 1 |
| 04B | 4340371 | Втулка | 2 |
| 06 | 4347250 | Пылезащитное уплотнение | 12 |
| 08 | 4434100 | Палец | 1 |
| 09 | 4434104 | Палец | 2 |
| 10 | 4434105 | Палец | 1 |
| 12 | A590130 | Плоская шайба | 3 |
| 13 | M543018 | Корончатая гайка | 3 |
| 14 | A766063 | Шплинт | 3 |
| 16 | 4434107 | Пластина | 3 |
| 17 | J260616 | Болт с шайбой | 6 |
| 17A | J900616 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 19 | J75481 | Пресс-маслёнка | 2 |
| 21 | 447068 | Стопорное кольцо | 2 |
| 23 | 4376593 | Регулировочная шайба 1.0mm | 10 |
| 24 | 4376594 | Регулировочная шайба 2.0mm | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
