Стрела (3) — HITACHI HX220B-2

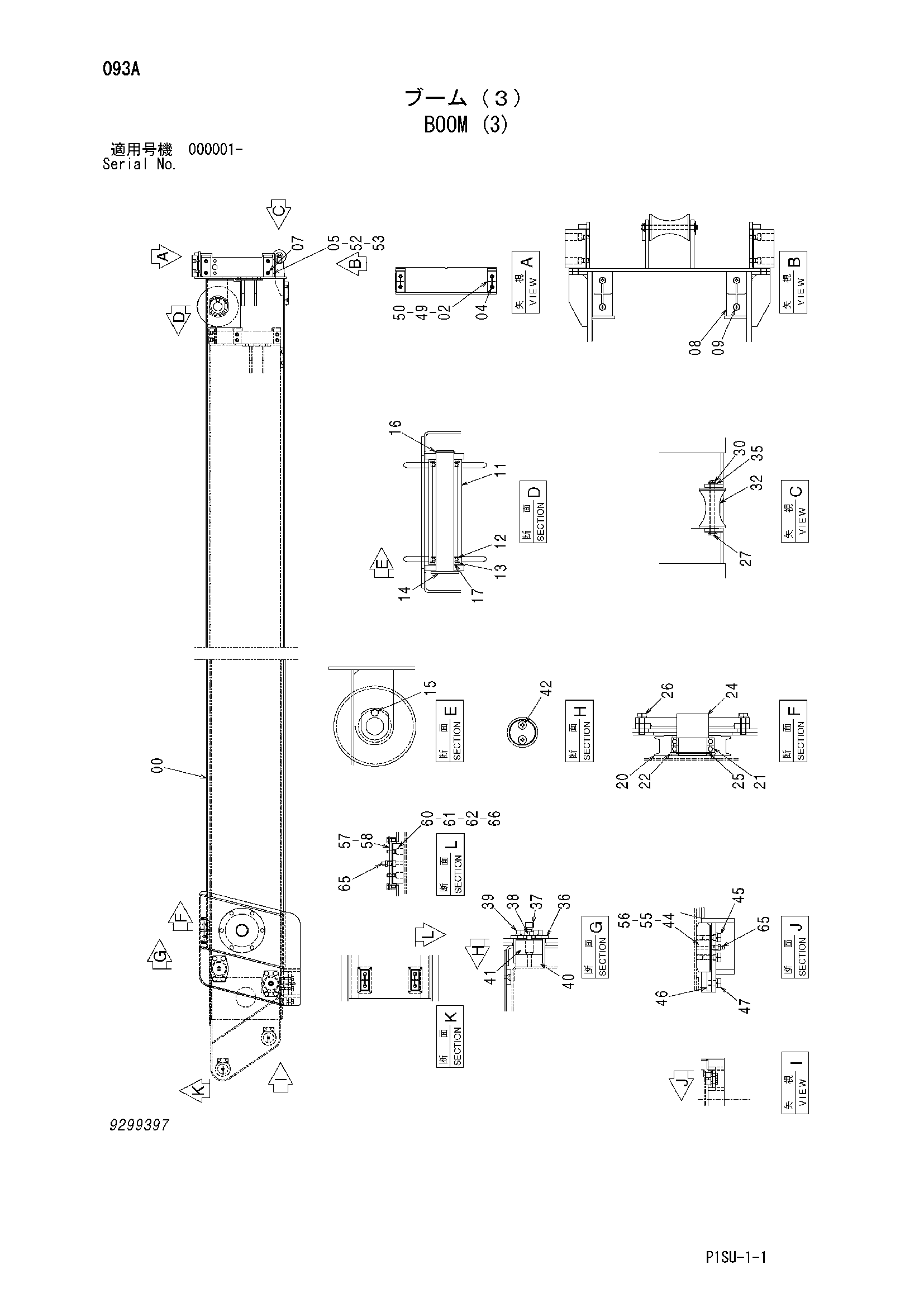

Заводская схема «Стрела (3)» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011996 | Стрела | 1 |
| 02 | 4434174 | Пластина скольжение | 2 |
| 04 | J780816 | Болт с внутренним шестигранником | 4 |
| 05 | 4434177 | Пластина скольжение | 4 |
| 07 | J780816 | Болт с внутренним шестигранником | 8 |
| 08 | 4434186 | Пластина скольжение | 2 |
| 09 | M470620 | Болт | 4 |
| 11 | 4435450 | Звёздочка | 1 |
| 12 | 4434183 | Шариковый подшипник | 2 |
| 13 | 930451 | Стопорное кольцо | 2 |
| 14 | 9754448 | Палец | 1 |
| 15 | J260816 | Болт с шайбой | 1 |
| 15A | J900816 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | 991342 | Стопорное кольцо | 1 |
| 17 | 4434182 | Проставка | 2 |
| 20 | 4434184 | Шкив | 2 |
| 21 | 4434180 | Шариковый подшипник | 4 |
| 22 | 991725 | Стопорное кольцо | 2 |
| 24 | 8079460 | Палец | 2 |
| 25 | 959499 | Стопорное кольцо | 2 |
| 26 | J260830 | Болт с шайбой | 12 |
| 26A | J900830 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | 9761105 | Палец | 1 |
| 30 | A762020 | Шплинт | 1 |
| 32 | 4613340 | Ролик | 1 |
| 35 | A590110 | Плоская шайба | 1 |
| 36 | 9754449 | Направляющая | 4 |
| 37 | J781025 | Болт с внутренним шестигранником | 4 |
| 38 | J950010 | Гайка | 4 |
| 39 | J271020 | Болт с шайбой | 16 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | 4434190 | Пластина скольжение | 4 |
| 41 | 4434192 | Пластина | 4 |
| 42 | M470816 | Винт | 8 |
| 44 | 4434191 | Пластина скольжение | 2 |
| 45 | J271030 | Болт с шайбой | 4 |
| 45A | J901030 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | 4434193 | Пластина | 2 |
| 47 | J271020 | Болт с шайбой | 4 |
| 47A | J901020 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 49 | 4436753 | Проставка | 2 |
| 50 | 4436754 | Проставка | 2 |
| 52 | 4436755 | Проставка | 4 |
| 53 | 4436756 | Проставка | 4 |
| 55 | 4436765 | Проставка | 2 |
| 56 | 4436766 | Проставка | 2 |
| 57 | J260614 | Болт с шайбой | 8 |
| 57A | J900616 | Болт | 1 |
| 57B | A590106 | Плоская шайба | 1 |
| 58 | 4457451 | Пластина | 2 |
| 60 | 4457454 | Пластина скольжение | 2 |
| 61 | 4457464 | Проставка | 2 |
| 62 | 4457466 | Проставка | 2 |
| 65 | J75481 | Пресс-маслёнка | 4 |
| 66 | M470620 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
