Крышка (правый)(3) — HITACHI HX220B-2

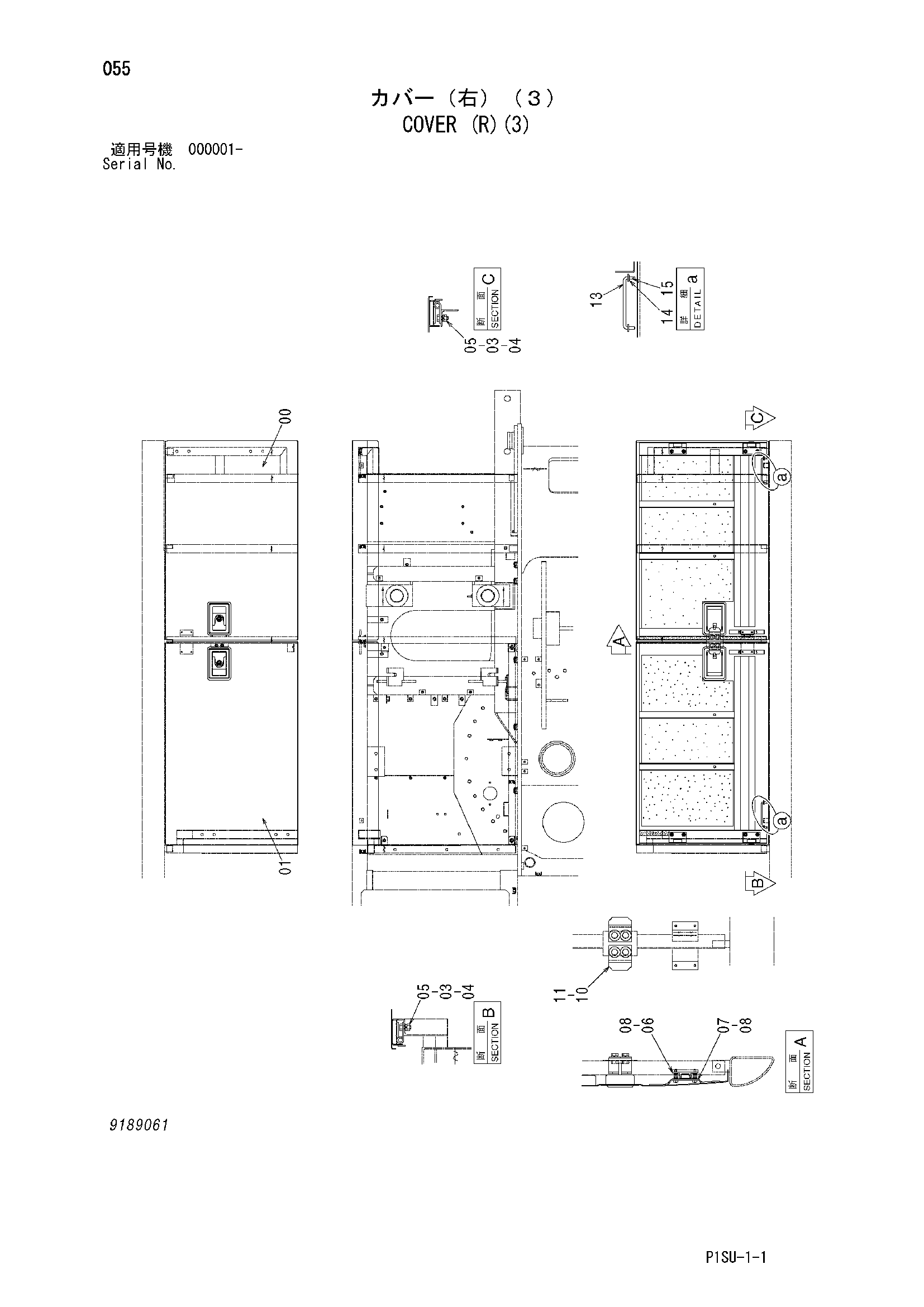

Заводская схема «Крышка (правый)(3)» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8076665 | Дверь | 1 |
| 01 | 8079537 | Дверь | 1 |
| 03 | A590910 | Пружинная шайба | 8 |
| 04 | J950010 | Гайка | 8 |
| 05 | A590110 | Плоская шайба | 8 |
| 06 | 4175253 | Кронштейн | 2 |
| 07 | 4175254 | Ограничитель | 2 |
| 08 | J260614 | Болт с шайбой | 8 |
| 08A | J900616 | Болт | 1 |
| 08B | A590106 | Плоская шайба | 1 |
| 10 | 4434599 | Ограничитель | 2 |
| 11 | J281030 | Болт с шайбой | 4 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 13 | 4382633 | Стойка | 2 |
| 14 | A590108 | Плоская шайба | 2 |
| 15 | 4022697 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
