Передний крышка — HITACHI HX220B-2

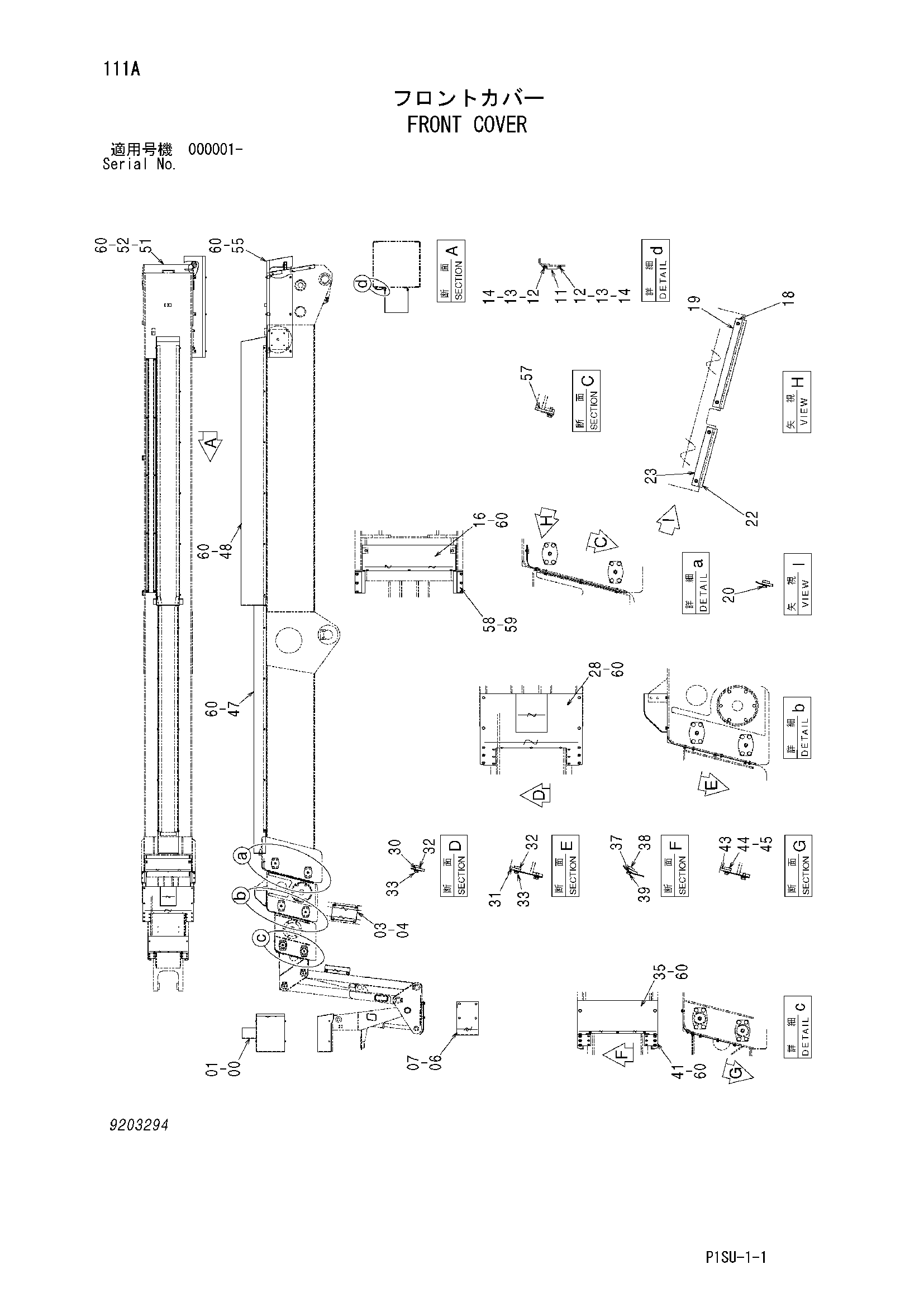

Заводская схема «Передний крышка» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6020215	Крышка	1
01	J260610	Болт с шайбой	5
01A	J900610	Болт	1
01B	A590106	Плоская шайба	1
03	3088994	Крышка	1
04	J260816	Болт с шайбой	4
04A	J900816	Болт	1
04B	A590108	Плоская шайба	1
06	8079711	Защитный кожух	1
07	J271030	Болт с шайбой	4
07A	J901030	Болт	1
07B	J222010	Шайба	1
11	3087500	Крышка	1
12	J780610	Болт с внутренним шестигранником	10
13	A590906	Пружинная шайба	10
14	A590106	Плоская шайба	15
16	3088981	Крышка	1
18	4435432	Резиновая прокладка	1
19	4435458	Седло винта	1
20	J460514	Винт с шайбой	4
22	4467620	Резиновая прокладка	1
23	4467604	Седло винта	1
28	7038264	Крышка	1
30	4435434	Резиновая прокладка	1
31	4435435	Резиновая прокладка	2
32	4435436	Седло винта	3
33	J460514	Винт с шайбой	9
35	3088983	Крышка	1
37	4435437	Резиновая прокладка	1
38	4435438	Седло винта	1
39	J460514	Винт с шайбой	3
41	4435439	Крышка	2
43	4435440	Резиновая прокладка	2
44	4435441	Седло винта	2
45	J460514	Винт с шайбой	6
47	7038261	Крышка	1
48	7038262	Крышка	1
51	3088982	Крышка	1
52	4421578	Резиновая прокладка	1
55	7038263	Крышка	1
57	4438327	Резиновая прокладка	2
58	4443180	Крышка	2
59	J260620	Болт с шайбой	6
59A	J900620	Болт	1
59B	A590106	Плоская шайба	1
60	J260612	Болт с шайбой	56
60A	J900612	Болт	1
60B	A590106	Плоская шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
