Цепь в сборе — HITACHI HX220B-2

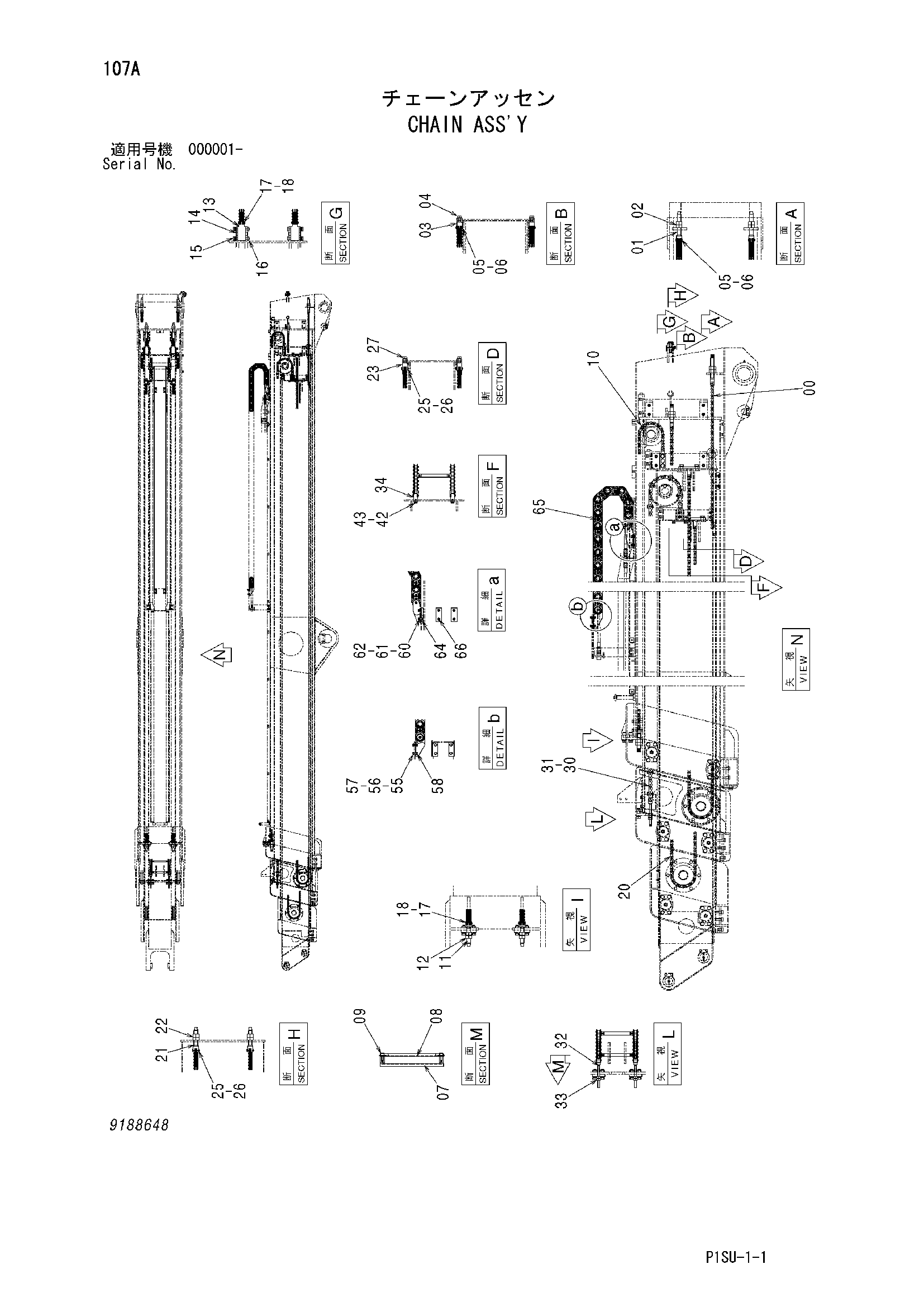

Заводская схема «Цепь в сборе» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4433533	Цепь	2
01	4434470	Болт	2
01	4679197	Болт	2
02	J950020	Гайка	4
03	9754503	Кронштейн	2
03	4676145	Кронштейн	2
04	J271225	Болт с шайбой	4
04A	J901225	Болт	1
04B	J222012	Шайба	1
05	4434467	Палец	4
06	A762020	Шплинт	8
07	9757459	Держатель	50
08	4462052	Держатель	50
09	J780516	Болт с внутренним шестигранником	100
10	4433534	Цепь	2
11	4434470	Болт	2
12	J950020	Гайка	4
13	4434485	Кронштейн	2
13	4676128	Кронштейн	2
14	9754506	Палец	2
15	J271075	Болт с шайбой	4
15A	J901075	Болт	1
15B	J222010	Шайба	1
16	J950010	Гайка	4
17	4434467	Палец	4
18	A762020	Шплинт	8
20	4433535	Цепь	2
21	4434464	Болт	2
22	J950020	Гайка	4
23	9754502	Кронштейн	2
23	4676137	Кронштейн	2
25	4434467	Палец	4
26	A762020	Шплинт	8
27	J260825	Болт с шайбой	4
27A	J900825	Болт	1
27B	A590108	Плоская шайба	1
30	4433547	Цепь	1
31	4433548	Цепь	1
32	4434484	Болт	2
33	J950012	Гайка	4
34	9754504	Кронштейн	2
34	4676146	Кронштейн	2
42	J780820	Болт с внутренним шестигранником	4
43	A590908	Пружинная шайба	4
55	A590106	Плоская шайба	4
56	A590906	Пружинная шайба	4
57	M500605	Гайка	4
58	J260620	Болт с шайбой	4
58A	J900620	Болт	1
58B	A590106	Плоская шайба	1
60	A590106	Плоская шайба	4
61	A590906	Пружинная шайба	4
62	M500605	Гайка	4
64	4444066	Пластина скольжение	2
65	4444012	Цепь	1
66	M470620	Болт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
