Верхний управление панель — HITACHI HX220B-2

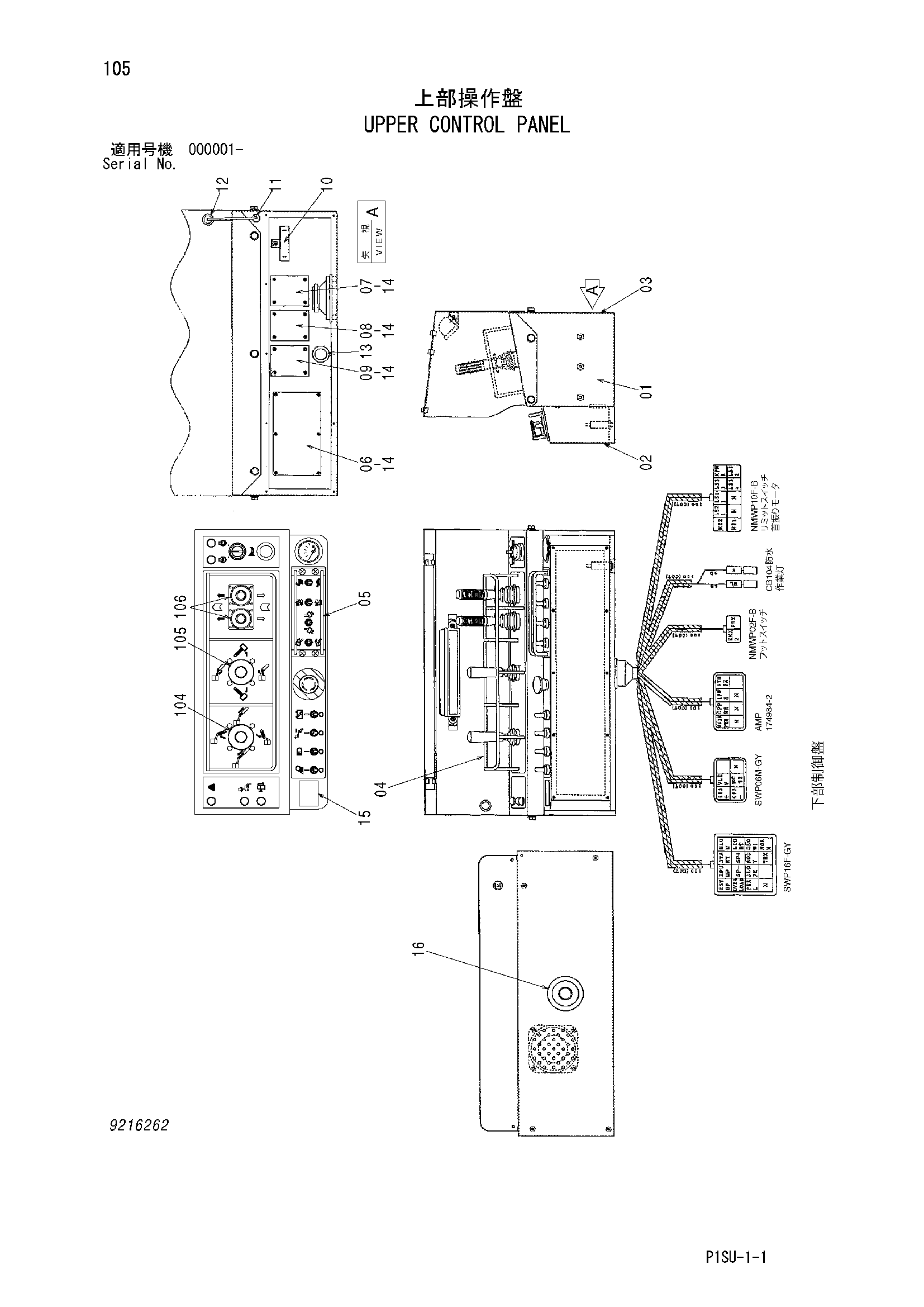

Заводская схема «Верхний управление панель» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-16 | 4477563 | Короб управление | 1 |
| 01 | 4691553 | Короб | 1 |
| 02 | 4691554 | Крышка | 1 |
| 03 | 4691555 | Крышка | 1 |
| 04 | 4691556 | Защитный кожух | 1 |
| 05 | 4691557 | Защитный кожух | 1 |
| 06 | 4691558 | В сборе плата | 1 |
| 07 | 4691559 | Плата (ID1) | 1 |
| 08 | 4691560 | Плата (ID2) | 1 |
| 09 | 4691561 | Плата (ID3) | 1 |
| 10 | 4691562 | Резистор | 1 |
| 11 | 4691563 | Втулка | 1 |
| 12 | 4691564 | Втулка | 1 |
| 13 | 4691565 | Втулка | 1 |
| 14 | 4691566 | Проставка | 18 |
| 15 | 4691567 | Пластина | 1 |
| 16 | 4691568 | Пластина | 1 |
| 104 | 4460285 | Рычаг | 1 |
| 105 | 4460286 | Рычаг | 1 |
| 106 | 4465935 | Рычаг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
