Гидромотор — HITACHI HX220B-2

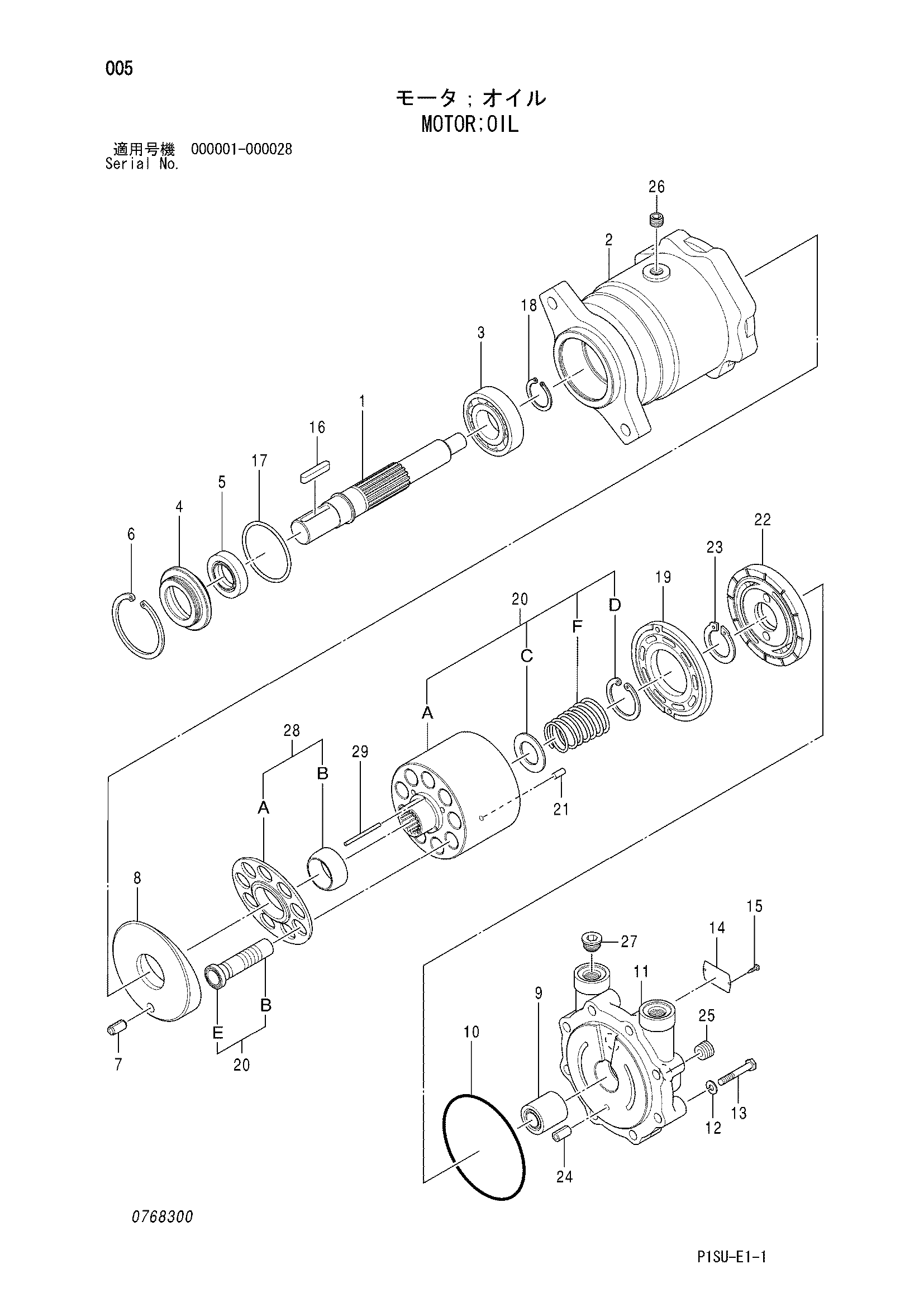

Заводская схема «Гидромотор» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4429997 | Гидромотор | 1 | |
| 1 | 0768301 | Вал | 1 |
| 2 | 0768302 | Корпус | 1 |
| 3 | 0768303 | Шариковый подшипник | 1 |
| 4 | 0768304 | Крышка уплотнение | 1 |
| 5 | 0768305 | Масляное уплотнение | 1 |
| 6 | 0768306 | Стопорное кольцо | 1 |
| 7 | 0768307 | Пружинный штифт | 1 |
| 8 | 0768308 | Пластина | 1 |
| 9 | 0768309 | Подшипник | 1 |
| 10 | 0768310 | Уплотнительное кольцо | 1 |
| 11 | 0768311 | Крышка | 1 |
| 12 | 0768312 | Пружинная шайба | 8 |
| 13 | 0768313 | Болт | 8 |
| 15 | 0768331 | Приводной винт | 2 |
| 16 | 0768314 | Шпонка | 1 |
| 17 | 0768315 | Уплотнительное кольцо | 1 |
| 18 | 0768316 | Стопорное кольцо | 1 |
| 19 | 0768317 | Пластина | 1 |
| 20 | 0768318 | Гидроцилиндр.в сборе | 1 |
| 20C | 0768319 | Седло пружины | 1 |
| 20D | 0768320 | Стопорное кольцо | 1 |
| 20F | 0768321 | Пружина | 1 |
| 21 | 0768322 | Палец | 2 |
| 22 | 0768323 | Пластина клапан | 1 |
| 23 | 0768324 | Стопорное кольцо | 1 |
| 24 | 0768325 | Пружинный штифт | 1 |
| 25 | 0768326 | Пробка | 2 |
| 26 | 0768327 | Пробка | 1 |
| 27 | 0768328 | Пробка | 2 |
| 28 | 0768329 | Держатель в сборе | 1 |
| 29 | 0768330 | Палец | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
