Основные гидролинии — HITACHI HX220B-2

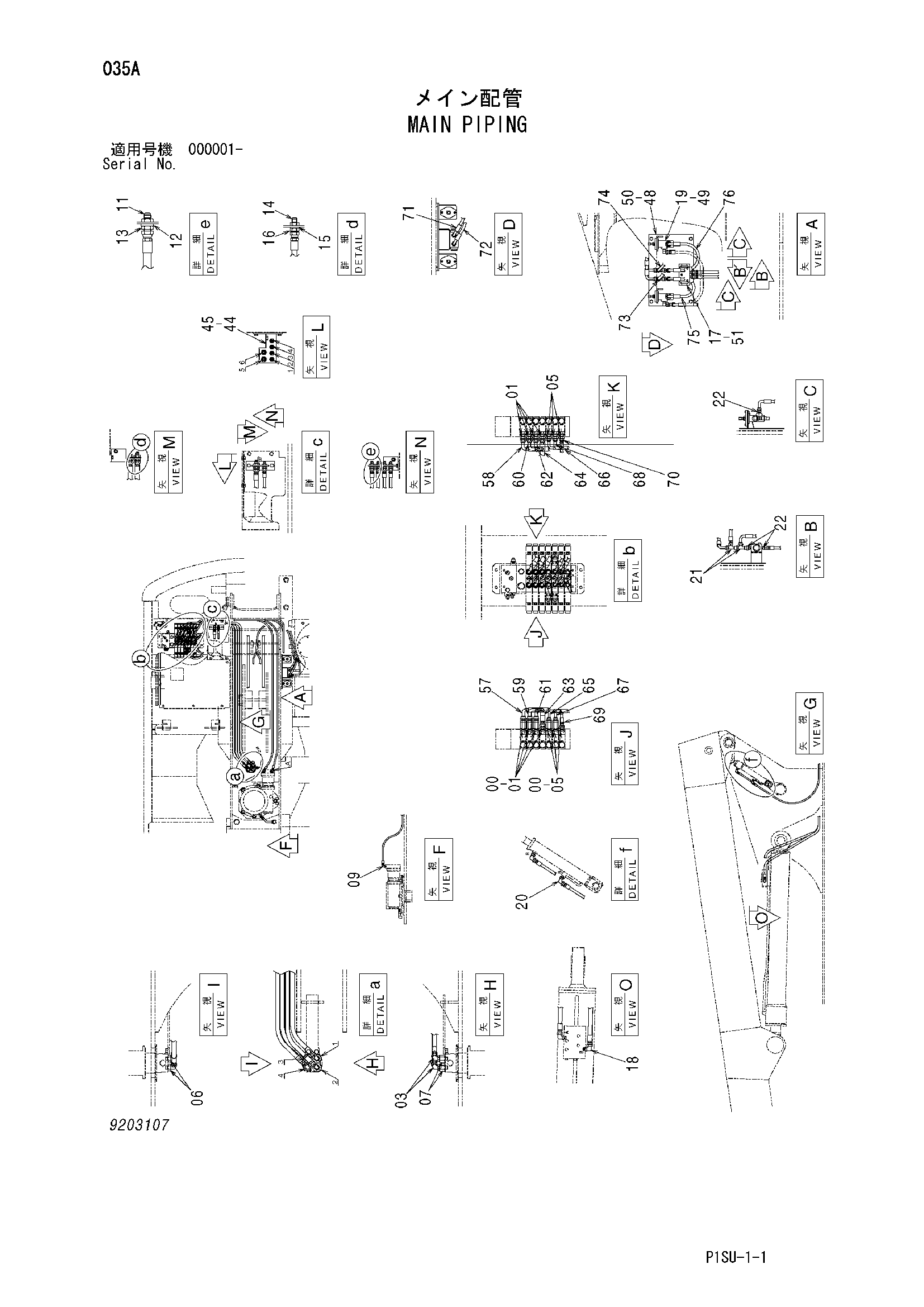

Заводская схема «Основные гидролинии» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4406267 | Переходник | 5 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4210361 | Адаптер | 8 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4154672 | Угловой штуцер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4200469 | Адаптер | 6 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4353073 | Угловой штуцер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4263450 | Переходник S | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4154671 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852343 | Угловой штуцер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4202532 | Адаптер | 4 |
| 12 | A590914 | Пружинная шайба | 4 |
| 13 | 4202531 | Гайка | 4 |
| 14 | 4315207 | Адаптер | 2 |
| 15 | A590920 | Пружинная шайба | 2 |
| 16 | 4316589 | Гайка | 2 |
| 17 | 4431899 | Обратный клапан | 1 |
| 18 | 4219345 | Угловой штуцер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4457192 | Предохранительный клапан | 2 |
| 20 | 4156434 | Угловой штуцер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4246672 | Соединительный штуцер | 4 |
| 22 | 4215648 | Адаптер | 6 |
| 44 | J271025 | Болт с шайбой | 2 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | 8079470 | Кронштейн | 1 |
| 48 | 8079473 | Кронштейн | 1 |
| 49 | J780616 | Болт с внутренним шестигранником | 4 |
| 50 | J271016 | Болт с шайбой | 4 |
| 50A | J901016 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | J780655 | Болт с внутренним шестигранником | 3 |
| 53 | 4327293 | Защитный кожух | 50 |
| 54 | 4327294 | Защитный кожух | 100 |
| 55 | 4219918 | Резиновая втулка | 5 |
| 57 | 9218740 | Шланг в сборе | 1 |
| 57A | 4434009 | Шланг | 1 |
| 57B | 4327294 | Защитный кожух | 5 |
| 58 | 9218747 | Шланг в сборе | 1 |
| 58A | 4452548 | Шланг | 1 |
| 58B | 4327294 | Защитный кожух | 5 |
| 59 | 9218741 | Шланг в сборе | 1 |
| 59A | 4434008 | Шланг | 1 |
| 59B | 4327294 | Защитный кожух | 5 |
| 60 | 9218748 | Шланг в сборе | 1 |
| 60A | 4452549 | Шланг | 1 |
| 60B | 4327294 | Защитный кожух | 5 |
| 61 | 9218742 | Шланг в сборе | 1 |
| 61A | 4452681 | Шланг | 1 |
| 61B | 4327294 | Защитный кожух | 5 |
| 62 | 9218749 | Шланг в сборе | 1 |
| 62A | 4452550 | Шланг | 1 |
| 62B | 4327294 | Защитный кожух | 5 |
| 63 | 9218743 | Шланг в сборе | 1 |
| 63A | 4433887 | Шланг | 1 |
| 63B | 4327294 | Защитный кожух | 3 |
| 64 | 9218750 | Шланг в сборе | 1 |
| 64A | 4433894 | Шланг | 1 |
| 64B | 4327294 | Защитный кожух | 3 |
| 65 | 9218744 | Шланг в сборе | 1 |
| 65A | 4434014 | Шланг | 1 |
| 65B | 4327293 | Защитный кожух | 5 |
| 66 | 9218751 | Шланг в сборе | 1 |
| 66A | 4452551 | Шланг | 1 |
| 66B | 4327293 | Защитный кожух | 5 |
| 67 | 9218745 | Шланг в сборе | 1 |
| 67A | 4434011 | Шланг | 1 |
| 67B | 4327293 | Защитный кожух | 3 |
| 68 | 9218752 | Шланг в сборе | 1 |
| 68A | 4452552 | Шланг | 1 |
| 68B | 4327293 | Защитный кожух | 3 |
| 69 | 9218746 | Шланг в сборе | 1 |
| 69A | 4455477 | Шланг | 1 |
| 69B | 4327293 | Защитный кожух | 2 |
| 70 | 9218753 | Шланг в сборе | 1 |
| 70A | 4452682 | Шланг | 1 |
| 70B | 4327293 | Защитный кожух | 2 |
| 71 | 9218754 | Шланг в сборе | 1 |
| 71A | 4434013 | Шланг | 1 |
| 71B | 4327293 | Защитный кожух | 4 |
| 72 | 9218755 | Шланг в сборе | 1 |
| 72A | 4434012 | Шланг | 1 |
| 72B | 4327293 | Защитный кожух | 4 |
| 73 | 9218756 | Шланг в сборе | 1 |
| 73A | 4434001 | Шланг | 1 |
| 73B | 4327293 | Защитный кожух | 4 |
| 74 | 9218758 | Шланг в сборе | 1 |
| 74A | 4433678 | Шланг | 1 |
| 74B | 4327293 | Защитный кожух | 4 |
| 75 | 9218757 | Шланг в сборе | 1 |
| 75A | 4433889 | Шланг | 1 |
| 75B | 4327293 | Защитный кожух | 1 |
| 76 | 9218759 | Шланг в сборе | 1 |
| 76A | 4433893 | Шланг | 1 |
| 76B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
