Каталог запчастей HITACHI
Электрооборудование (1) — HITACHI HX220B-2

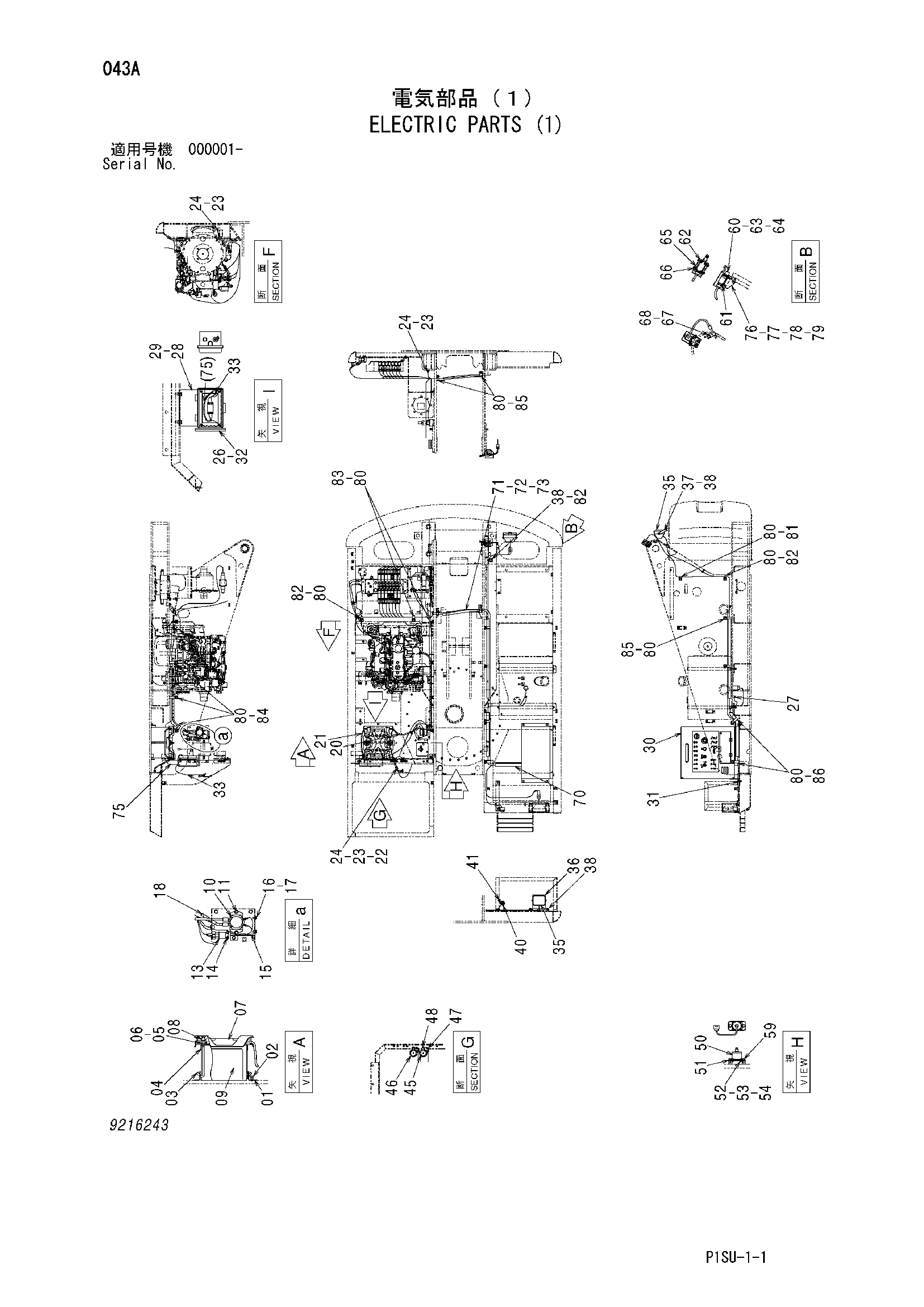

Заводская схема «Электрооборудование (1)» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9746365 | Кронштейн | 1 |
| 02 | J271025 | Болт с шайбой | 1 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4359331 | Болт крюк | 2 |
| 04 | 4257035 | Опора | 2 |
| 05 | J950010 | Гайка | 4 |
| 06 | A590110 | Плоская шайба | 4 |
| 07 | 4351057 | Крышка аккумулятор | 1 |
| 08 | M570010 | Гайка винг | 2 |
| 09 | 4601757 | Аккумулятор | 2 |
| 10 | 4255762 | Реле аккумулятор | 1 |
| 11 | J260830 | Болт с шайбой | 2 |
| 11A | J900830 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 13 | 4251587 | Реле | 1 |
| 14 | J260620 | Болт с шайбой | 2 |
| 14A | J900620 | Болт | 1 |
| 14B | A590106 | Плоская шайба | 1 |
| 15 | 3056019 | Крышка | 1 |
| 16 | J900816 | Болт | 3 |
| 17 | A590108 | Плоская шайба | 3 |
| 18 | 4463777 | Жгут проводов | 1 |
| 20 | 4390616 | Трос | 1 |
| 21 | 4350738 | Жгут проводов | 1 |
| 22 | 4258420 | Жгут проводов | 1 |
| 23 | A590910 | Пружинная шайба | 3 |
| 24 | J950010 | Гайка | 3 |
| 26 | J460430 | Винт с шайбой | 4 |
| 27 | J271016 | Болт с шайбой | 1 |
| 27A | J901016 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 9759494 | Кронштейн | 1 |
| 29 | J271030 | Болт с шайбой | 2 |
| 29A | J901030 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 9216247 | Короб управление | 1 |
| 31 | J271035 | Болт с шайбой | 4 |
| 31A | J901035 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4478731 | Гидромолот киркуит | 1 |
| 33 | 4478715 | Жгут проводов | 1 |
| 35 | 4274478 | Фара | 2 |
| 35A | 4285646 | Рассеиватель | 1 |
| 35B | 4285647 | Обод | 1 |
| 35C | 4285648 | Лампа | 1 |
| 35D | 4288342 | Прокладка | 1 |
| 35E | J900616 | Болт | 2 |
| 36 | 3080047 | Кронштейн | 1 |
| 37 | 4406445 | Кронштейн | 1 |
| 38 | J271020 | Болт с шайбой | 6 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 4363322 | Сигнализация | 1 |
| 41 | J260820 | Болт с шайбой | 1 |
| 41A | J900820 | Болт | 1 |
| 41B | A590108 | Плоская шайба | 1 |
| 45 | 4439228 | Звуковой сигнал | 1 |
| 46 | 4439229 | Звуковой сигнал | 1 |
| 47 | 4254603 | Жгут проводов | 2 |
| 48 | J260825 | Болт с шайбой | 2 |
| 48A | J900825 | Болт | 1 |
| 48B | A590108 | Плоская шайба | 1 |
| 50 | 4432397 | Выключатель | 1 |
| 51 | 4403938 | Пластина | 1 |
| 52 | J680416 | Винт с шайбой | 4 |
| 53 | M500403 | Гайка | 4 |
| 54 | A590104 | Плоская шайба | 4 |
| 59 | J260820 | Болт с шайбой | 2 |
| 59A | J900820 | Болт | 1 |
| 59B | A590108 | Плоская шайба | 1 |
| 60 | 4445841 | Выключатель концевой | 1 |
| 61 | 9755779 | Кронштейн | 1 |
| 62 | J780435 | Болт с внутренним шестигранником | 2 |
| 63 | M500403 | Гайка | 2 |
| 64 | A590104 | Плоская шайба | 2 |
| 65 | 4405098 | Крышка | 1 |
| 66 | J680616 | Винт с шайбой | 4 |
| 67 | 4190272 | Зажим | 1 |
| 68 | J260820 | Болт с шайбой | 1 |
| 68A | J900820 | Болт | 1 |
| 68B | A590108 | Плоская шайба | 1 |
| 70 | 4457222 | Жгут проводов | 1 |
| 70 | 4671923 | Жгут проводов | 1 |
| 71 | 4457223 | Жгут проводов | 1 |
| 72 | 4457224 | Жгут проводов | 1 |
| 73 | 4457225 | Жгут проводов | 1 |
| 75 | 4478293 | Жгут проводов | 1 |
| 76 | 9758289 | Кронштейн | 1 |
| 77 | J780820 | Болт с внутренним шестигранником | 2 |
| 78 | A590908 | Пружинная шайба | 2 |
| 79 | A590108 | Плоская шайба | 2 |
| 80 | J271020 | Болт с шайбой | 14 |
| 80A | J901020 | Болт | 1 |
| 80B | J222010 | Шайба | 1 |
| 81 | 4190261 | Зажим | 1 |
| 82 | 4190253 | Зажим | 3 |
| 83 | 4190263 | Зажим | 2 |
| 84 | 4192034 | Зажим | 3 |
| 85 | 4193848 | Зажим | 4 |
| 86 | 4190265 | Зажим | 2 |
| 90 | 4327293 | Защитный кожух | 20 |
| 91 | 4219918 | Резиновая втулка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
