Гидролинии рабочего оборудования — HITACHI HX220B-2

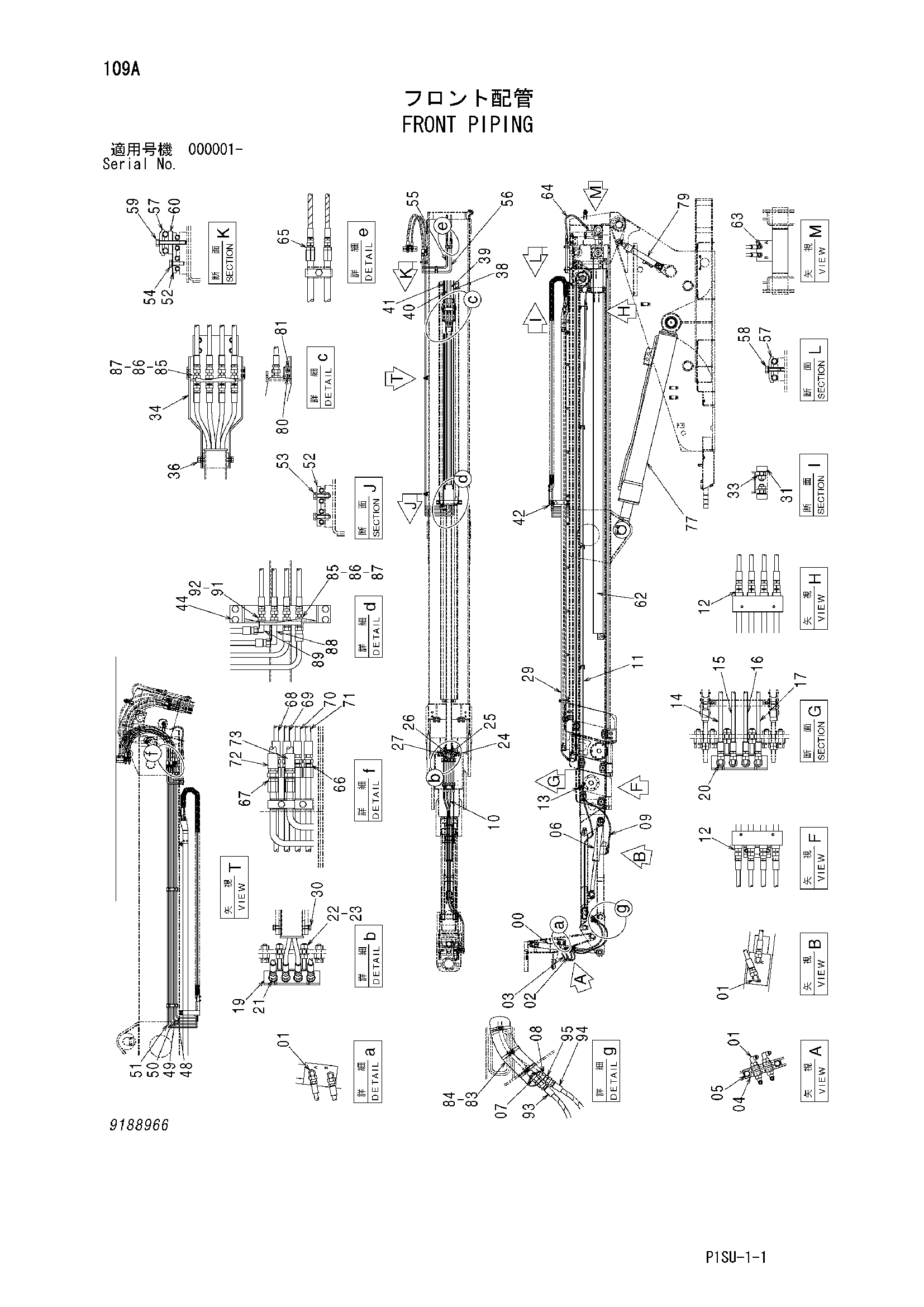

Заводская схема «Гидролинии рабочего оборудования» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4433909 | Гидроцилиндр. уровень | 1 |
| 01 | 4154670 | Угловой штуцер | 8 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4435071 | Шланг | 1 |
| 03 | 4435072 | Шланг | 1 |
| 04 | 8079640 | Кронштейн | 1 |
| 05 | J260814 | Болт с шайбой | 2 |
| 05A | J900816 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | 4433917 | Гидроцилиндр. уровень | 1 |
| 07 | 4435075 | Шланг | 1 |
| 08 | 4435088 | Шланг | 1 |
| 09 | 4435089 | Шланг | 1 |
| 10 | 4435090 | Шланг | 1 |
| 11 | 7038186 | Трубка | 1 |
| 12 | 4200465 | Адаптер | 8 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | J260816 | Болт с шайбой | 10 |
| 13A | J900816 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 4435084 | Шланг | 1 |
| 15 | 4435085 | Шланг | 1 |
| 16 | 4435086 | Шланг | 1 |
| 17 | 4435087 | Шланг | 1 |
| 19 | 8079598 | Коллектор | 1 |
| 20 | 4154670 | Угловой штуцер | 4 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4193826 | Угловой штуцер | 4 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | J950012 | Гайка | 4 |
| 23 | A590912 | Пружинная шайба | 4 |
| 24 | 4435080 | Шланг | 1 |
| 25 | 4435081 | Шланг | 1 |
| 26 | 4435082 | Шланг | 1 |
| 27 | 4435083 | Шланг | 1 |
| 29 | 7038187 | Рама | 1 |
| 30 | J260820 | Болт с шайбой | 4 |
| 30A | J900820 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 31 | 4435056 | Подшипник | 2 |
| 33 | A590112 | Плоская шайба | 4 |
| 34 | 7039185 | Кронштейн | 1 |
| 36 | J260812 | Болт с шайбой | 4 |
| 36A | J900812 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 38 | 4435076 | Шланг | 1 |
| 39 | 4435077 | Шланг | 1 |
| 40 | 4435078 | Шланг | 1 |
| 41 | 4435079 | Шланг | 1 |
| 42 | 7039187 | Кронштейн | 1 |
| 44 | J271020 | Болт с шайбой | 4 |
| 44A | J901020 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 48 | 8079677 | Трубка | 1 |
| 49 | 8079680 | Трубка | 1 |
| 50 | 8079681 | Трубка | 1 |
| 51 | 8078873 | Трубка | 1 |
| 52 | 4031866 | Хомут трубки | 3 |
| 53 | J271040 | Болт с шайбой | 4 |
| 53A | J901040 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 54 | J271035 | Болт с шайбой | 1 |
| 54A | J901035 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | 8079675 | Трубка | 1 |
| 56 | 8079676 | Трубка | 1 |
| 57 | 4053593 | Хомут трубки | 3 |
| 58 | J271035 | Болт с шайбой | 2 |
| 58A | J901035 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 59 | J271070 | Болт с шайбой | 1 |
| 59A | J901070 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | 4435054 | Проставка | 1 |
| 62 | 4432879 | Гидроцилиндр. подъём | 1 |
| 63 | 4190244 | Угловой штуцер | 2 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | 4241375 | Шланг | 2 |
| 65 | 4200466 | Адаптер | 2 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4200467 | Адаптер | 4 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 67 | 4221290 | Адаптер | 2 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | 4435091 | Шланг | 1 |
| 69 | 4435092 | Шланг | 1 |
| 70 | 4435093 | Шланг | 1 |
| 71 | 4435094 | Шланг | 1 |
| 72 | 4435095 | Шланг | 1 |
| 73 | 4435096 | Шланг | 1 |
| 75 | 4327293 | Защитный кожух | 35 |
| 76 | 4327294 | Защитный кожух | 10 |
| 77 | 4457094 | Гидроцилиндр. подъём | 1 |
| 79 | 4433916 | Гидроцилиндр. уровень | 1 |
| 80 | M470510 | Винт | 4 |
| 81 | 4435545 | Пластина скольжение | 2 |
| 83 | 4219918 | Резиновая втулка | 1 |
| 84 | 4055312 | Ленточный зажим | 20 |
| 85 | 4311094 | Адаптер | 6 |
| 86 | 4209198 | Гайка | 6 |
| 87 | A590912 | Пружинная шайба | 6 |
| 88 | 9755446 | Угловой штуцер | 1 |
| 89 | 4442102 | Угловой штуцер | 1 |
| 91 | 4209198 | Гайка | 2 |
| 92 | A590912 | Пружинная шайба | 2 |
| 93 | 4442480 | Шланг | 1 |
| 94 | 4442479 | Шланг | 1 |
| 95 | 4320056 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
