Механизм натяжения — HITACHI HX220B-2

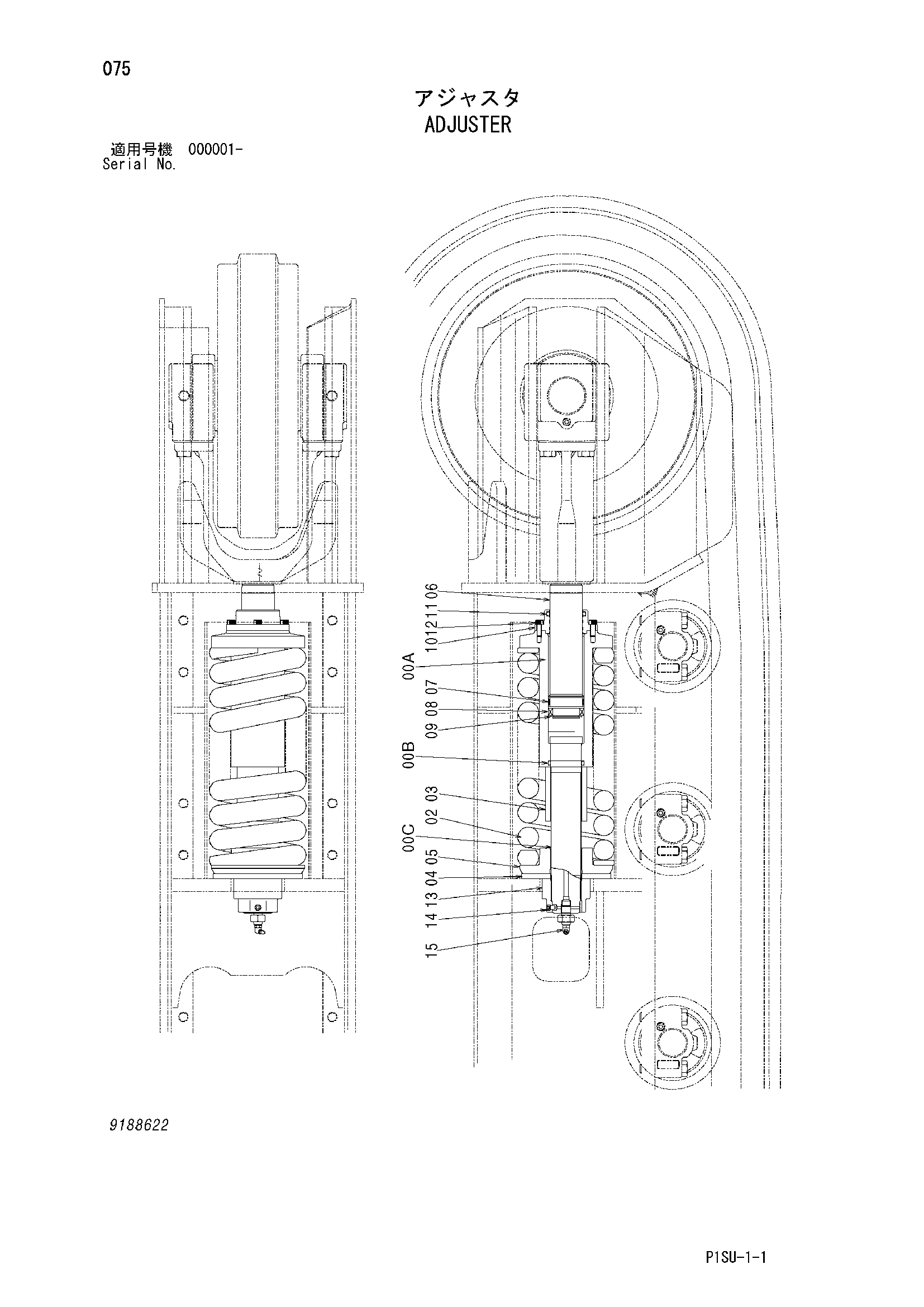

Заводская схема «Механизм натяжения» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9188622 | Механизм натяжения в сборе | 2 | |
| 00 | 9144655 | Гидроцилиндр. в сборе | 1 |
| 00A | 3073803 | Гидроцилиндр | 1 |
| 00B | 4360347 | Уплотнительное кольцо | 1 |
| 00C | 3077236 | Шток | 1 |
| 02 | 3086200 | Пружина | 1 |
| 03 | 4357564 | Проставка | 1 |
| 04 | 4434075 | Пластина | 1 |
| 05 | 4357538 | Шайба | 1 |
| 06 | 3034935 | Шток поршня | 1 |
| 07 | 4182361 | Износостойкое кольцо | 1 |
| 08 | 4179303 | U-образная манжета | 1 |
| 09 | 959499 | Стопорное кольцо | 1 |
| 10 | 3073805 | Фланец | 1 |
| 11 | 4113160 | Уплотнительное кольцо | 1 |
| 12 | M340820 | Болт с внутренним шестигранником | 4 |
| 13 | 4357539 | Гайка | 1 |
| 14 | 4248106 | Пробка | 1 |
| 15 | 4255055 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
