Масляный радиатор трубопроводы — HITACHI HX220B-2

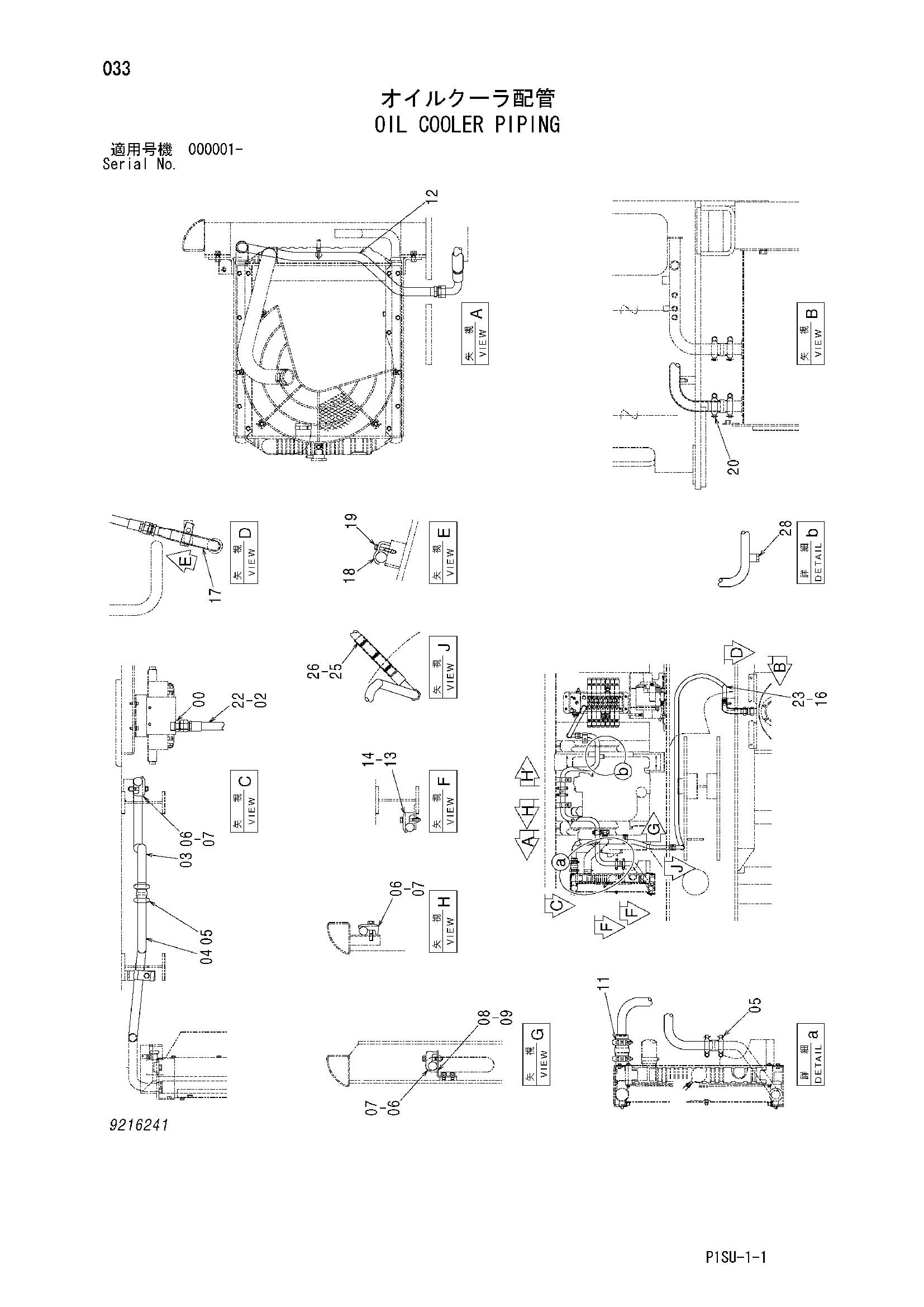

Заводская схема «Масляный радиатор трубопроводы» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189535 | Адаптер | 1 |
| 00A | 4506429 | Уплотнительное кольцо | 1 |
| 02 | 4187328 | Уплотнительное кольцо | 2 |
| 03 | 8077675 | Трубка | 1 |
| 04 | 3087295 | Трубка | 1 |
| 05 | 4071213 | Муфта | 2 |
| 05A | 4196258 | Уплотнение кольцо | 2 |
| 06 | 4190127 | Хомут трубки | 4 |
| 07 | J271270 | Болт с шайбой | 4 |
| 07A | J901270 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 9753438 | Кронштейн | 1 |
| 09 | J271220 | Болт с шайбой | 2 |
| 09A | J901220 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4067834 | Муфта | 1 |
| 11A | 4196260 | Уплотнение кольцо | 2 |
| 12 | 8077674 | Трубка | 1 |
| 13 | 4190127 | Хомут трубки | 2 |
| 14 | J271270 | Болт с шайбой | 2 |
| 14A | J901270 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 4187328 | Уплотнительное кольцо | 2 |
| 17 | 8077662 | Трубка | 1 |
| 18 | 4053698 | Хомут трубки | 1 |
| 19 | J271260 | Болт с шайбой | 1 |
| 19A | J901260 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | 4069801 | Муфта | 1 |
| 20A | 4196259 | Уплотнение кольцо | 2 |
| 22 | 9218738 | Шланг в сборе | 1 |
| 22A | 4231256 | Шланг | 1 |
| 22B | 4327294 | Защитный кожух | 2 |
| 23 | 9218739 | Шланг в сборе | 1 |
| 23A | 4378762 | Шланг | 1 |
| 23B | 4327294 | Защитный кожух | 4 |
| 25 | 4219918 | Резиновая втулка | 1 |
| 26 | 4055311 | Ленточный зажим | 3 |
| 28 | 4174541 | Пробка | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
