Радиатор — HITACHI HX220B-2

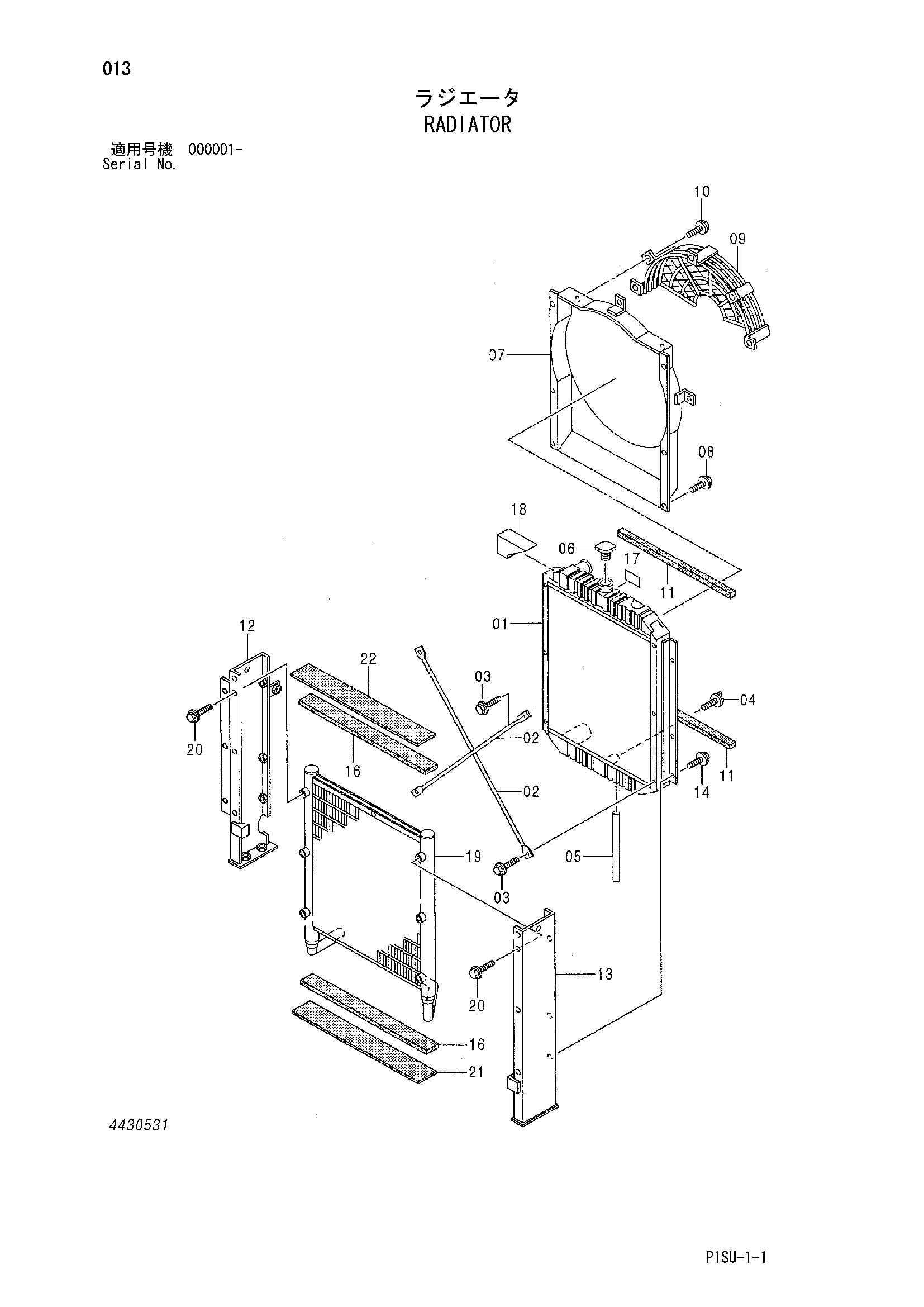

Заводская схема «Радиатор» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4430531 | Радиатор | 1 | |
| 01 | 4379532 | Коре радиатор | 1 |
| 02 | 4206676 | Шток | 2 |
| 03 | 4371242 | Болт | 4 |
| 04 | 4206928 | Пробка дренажный | 1 |
| 05 | 4285641 | Шланг | 1 |
| 06 | 4343268 | Колпачок | 1 |
| 07 | 4444344 | Направляющая | 1 |
| 08 | 4371243 | Болт | 6 |
| 09 | 4444345 | Защитный кожух | 1 |
| 10 | 4371258 | Болт | 6 |
| 11 | 4285636 | Манжета | 2 |
| 12 | 4444343 | Кронштейн | 1 |
| 13 | 4444342 | Кронштейн | 1 |
| 14 | 4371258 | Болт | 6 |
| 16 | 4381630 | Манжета | 2 |
| 18 | 4285634 | Манжета | 1 |
| 19 | 4414788 | Масляный радиатор | 1 |
| 20 | 4371258 | Болт | 6 |
| 21 | 4285635 | Манжета | 1 |
| 22 | 4285633 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
