Топливный бак — HITACHI HX220B-2

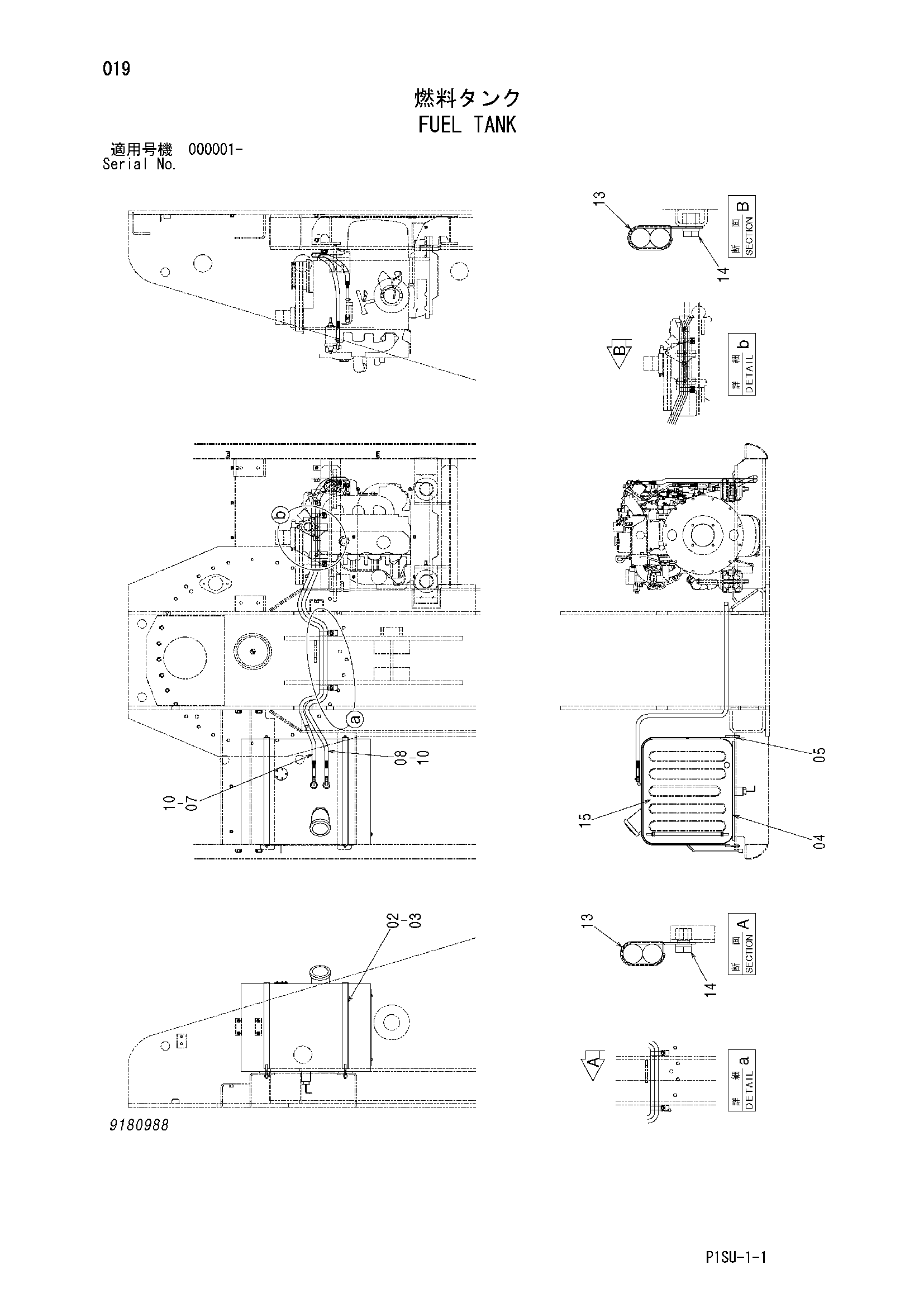

Заводская схема «Топливный бак» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9717646 | Лента | 2 |
| 03 | 4079997 | Фелт | 2 |
| 04 | 4053393 | Пластина резиновый | 2 |
| 05 | J950010 | Гайка | 8 |
| 07 | 9112773 | Топливный шланг | 1 |
| 07A | 4295998 | Топливный шланг | 1 |
| 07B | 4295999 | Трубка | 1 |
| 08 | 9112774 | Топливный шланг | 1 |
| 08A | 4294710 | Топливный шланг | 1 |
| 08B | 4188525 | Трубка | 1 |
| 10 | 4514700 | Зажим шланг | 4 |
| 13 | 4190266 | Зажим | 4 |
| 14 | J271020 | Болт с шайбой | 4 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 9202879 | Топливный бак | 1 |
| 15A | 4456846 | Топливный бак | 1 |
| 15B | 4259788 | Выключатель уровень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
