Электрооборудование (2) — HITACHI HX220B-2

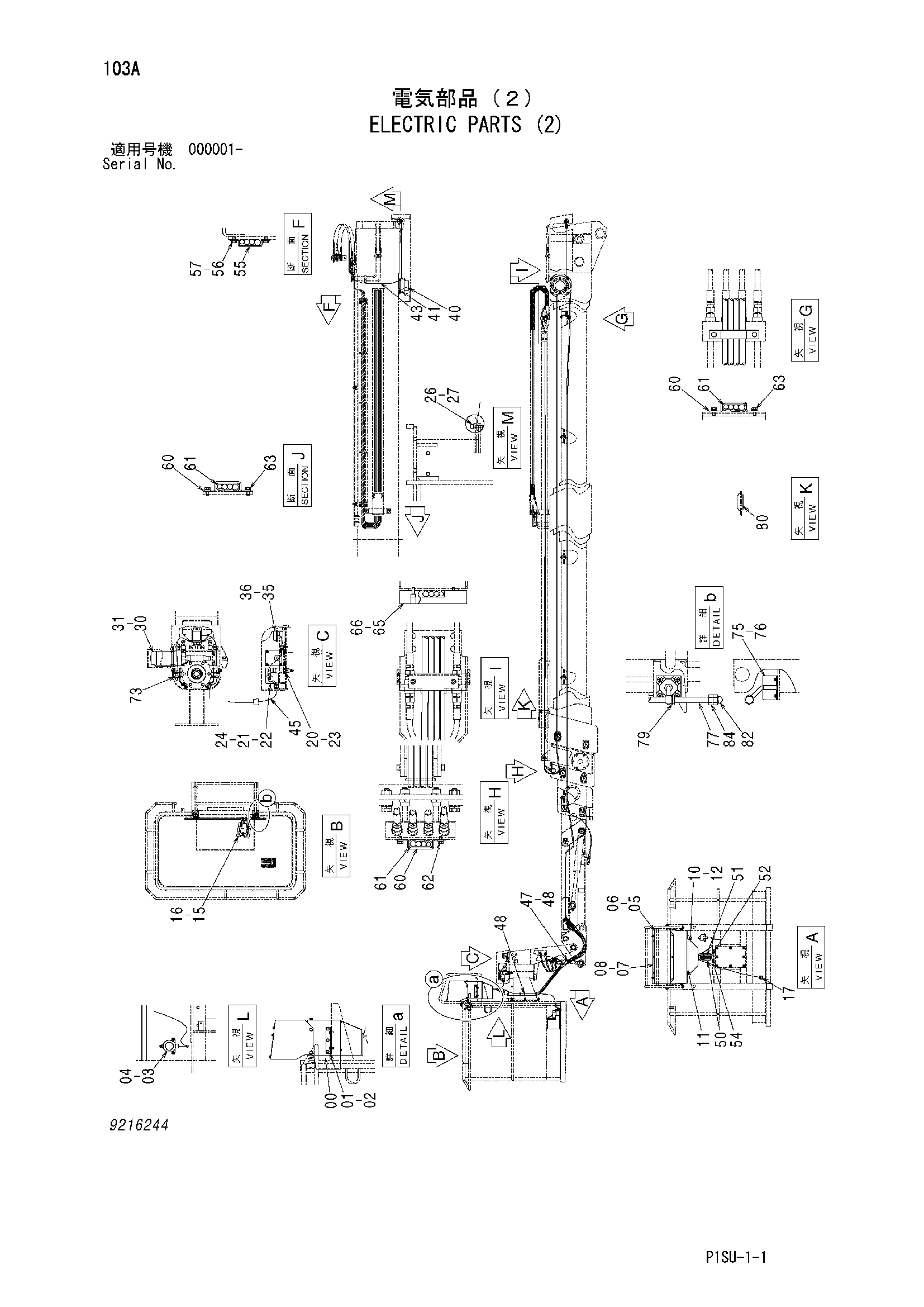

Заводская схема «Электрооборудование (2)» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9216262 | Верхний управление панель | 1 |
| 01 | 4409891 | Кронштейн | 2 |
| 02 | J260820 | Болт с шайбой | 10 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | 4478732 | Консент | 1 |
| 04 | J460620 | Винт с шайбой | 3 |
| 05 | 7037461 | Крышка | 1 |
| 06 | J260816 | Болт с шайбой | 7 |
| 06A | J900816 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | 4439652 | Пластина | 1 |
| 08 | J680612 | Винт с шайбой | 7 |
| 10 | 8078124 | Крышка | 1 |
| 11 | 4444335 | Резиновая прокладка | 1 |
| 12 | J260612 | Болт с шайбой | 4 |
| 12A | J900612 | Болт | 1 |
| 12B | A590106 | Плоская шайба | 1 |
| 15 | 4445842 | Выключатель | 1 |
| 15A | 4467581 | Выключатель микро | 1 |
| 15B | 4467565 | Крышка | 1 |
| 16 | J670620 | Винт с шайбой | 3 |
| 17 | 4452507 | Резиновая втулка | 1 |
| 20 | 4445841 | Выключатель концевой | 2 |
| 21 | 9756899 | Кронштейн | 1 |
| 22 | 9756900 | Кронштейн | 1 |
| 23 | J780430 | Болт с внутренним шестигранником | 4 |
| 24 | J460516 | Винт с шайбой | 4 |
| 26 | J780620 | Болт с внутренним шестигранником | 1 |
| 27 | A590906 | Пружинная шайба | 1 |
| 30 | 4429881 | Гидромотор | 1 |
| 31 | J780616 | Болт с внутренним шестигранником | 4 |
| 35 | 4457189 | Выключатель | 1 |
| 36 | J460516 | Винт с шайбой | 2 |
| 40 | 4457190 | Датчик строке | 1 |
| 41 | J260620 | Болт с шайбой | 4 |
| 41A | J900620 | Болт | 1 |
| 41B | A590106 | Плоская шайба | 1 |
| 43 | 4436123 | Жгут проводов | 1 |
| 45 | 4477324 | Жгут проводов | 1 |
| 47 | 4327294 | Защитный кожух | 3 |
| 48 | 4055312 | Ленточный зажим | 9 |
| 50 | 4457227 | Жгут проводов | 1 |
| 51 | 4457228 | Жгут проводов | 1 |
| 52 | 4457229 | Жгут проводов | 1 |
| 54 | 4478289 | Жгут проводов | 1 |
| 55 | 4435274 | Хомут трос | 2 |
| 56 | J780610 | Болт с внутренним шестигранником | 4 |
| 57 | A590906 | Пружинная шайба | 4 |
| 60 | 4435182 | Хомут трос | 7 |
| 61 | 4443148 | Резиновая прокладка | 7 |
| 62 | J260612 | Болт с шайбой | 2 |
| 62A | J900612 | Болт | 1 |
| 62B | A590106 | Плоская шайба | 1 |
| 63 | J260614 | Болт с шайбой | 12 |
| 63A | J900616 | Болт | 1 |
| 63B | A590106 | Плоская шайба | 1 |
| 65 | 4443944 | Направляющая | 1 |
| 66 | J780616 | Болт с внутренним шестигранником | 2 |
| 70 | 4327293 | Защитный кожух | 30 |
| 71 | 4219918 | Резиновая втулка | 3 |
| 73 | 4259220 | Зажим | 4 |
| 75 | 4403892 | Датчик | 2 |
| 75 | 4669595 | Датчик | 2 |
| 76 | J670412 | Винт с шайбой | 8 |
| 77 | 4410600 | Трубка | 1 |
| 79 | 4133363 | Резиновая втулка | 2 |
| 80 | 4109848 | Резиновая втулка | 1 |
| 82 | 4250811 | Гайка колпачок | 2 |
| 84 | J952012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
