Гидроцилиндр. подъём (телескопик) — HITACHI HX220B-2

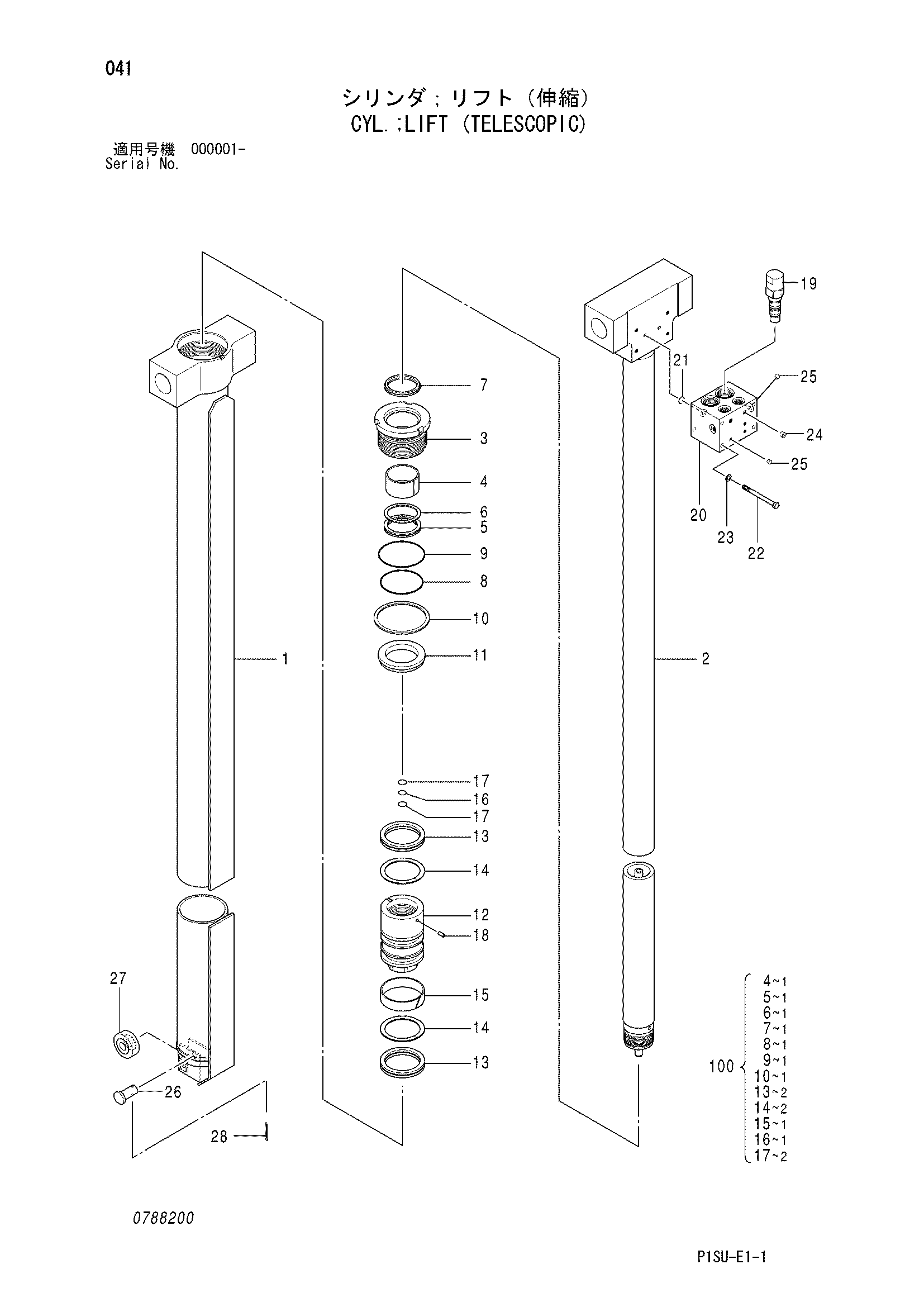

Заводская схема «Гидроцилиндр. подъём (телескопик)» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4432879 | Гидроцилиндр. подъём | 1 | |
| 1 | 0788201 | Труба гидроцилиндра | 1 |
| 2 | 0788202 | Шток поршня | 1 |
| 3 | 0788203 | Головка гидроцилиндра | 1 |
| 4 | 992615 | Втулка | 1 |
| 5 | 0788204 | U-образная манжета | 1 |
| 6 | 0788205 | Опорное кольцо | 1 |
| 7 | 0788206 | Грязесъёмное кольцо | 1 |
| 8 | 4513526 | Уплотнительное кольцо | 1 |
| 9 | A811105 | Уплотнительное кольцо | 1 |
| 10 | 4510892 | Стопорная шайба | 1 |
| 11 | 0788207 | Проставка | 1 |
| 12 | 0788208 | Поршень | 1 |
| 13 | 0788209 | U-образная манжета | 2 |
| 14 | 0788210 | Опорное кольцо | 2 |
| 15 | 0788211 | Износостойкое кольцо | 1 |
| 16 | 4506416 | Уплотнительное кольцо | 1 |
| 17 | 4085607 | Опорное кольцо | 2 |
| 18 | 0250810 | Установочный винт | 1 |
| 19 | 0788212 | Клапан | 2 |
| 20 | 0788213 | Корпус | 1 |
| 21 | 4509180 | Уплотнительное кольцо | 2 |
| 22 | 0788214 | Болт | 4 |
| 23 | 0158896 | Пружинная шайба | 4 |
| 24 | 94-2011 | Пробка | 2 |
| 25 | 94-2010 | Пробка | 5 |
| 26 | 0788215 | Вал | 1 |
| 27 | 0788216 | Ролик | 1 |
| 28 | A764040 | Шплинт | 1 |
| 100 | 4452026 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
