Радиатор группа — HITACHI HX220B-2

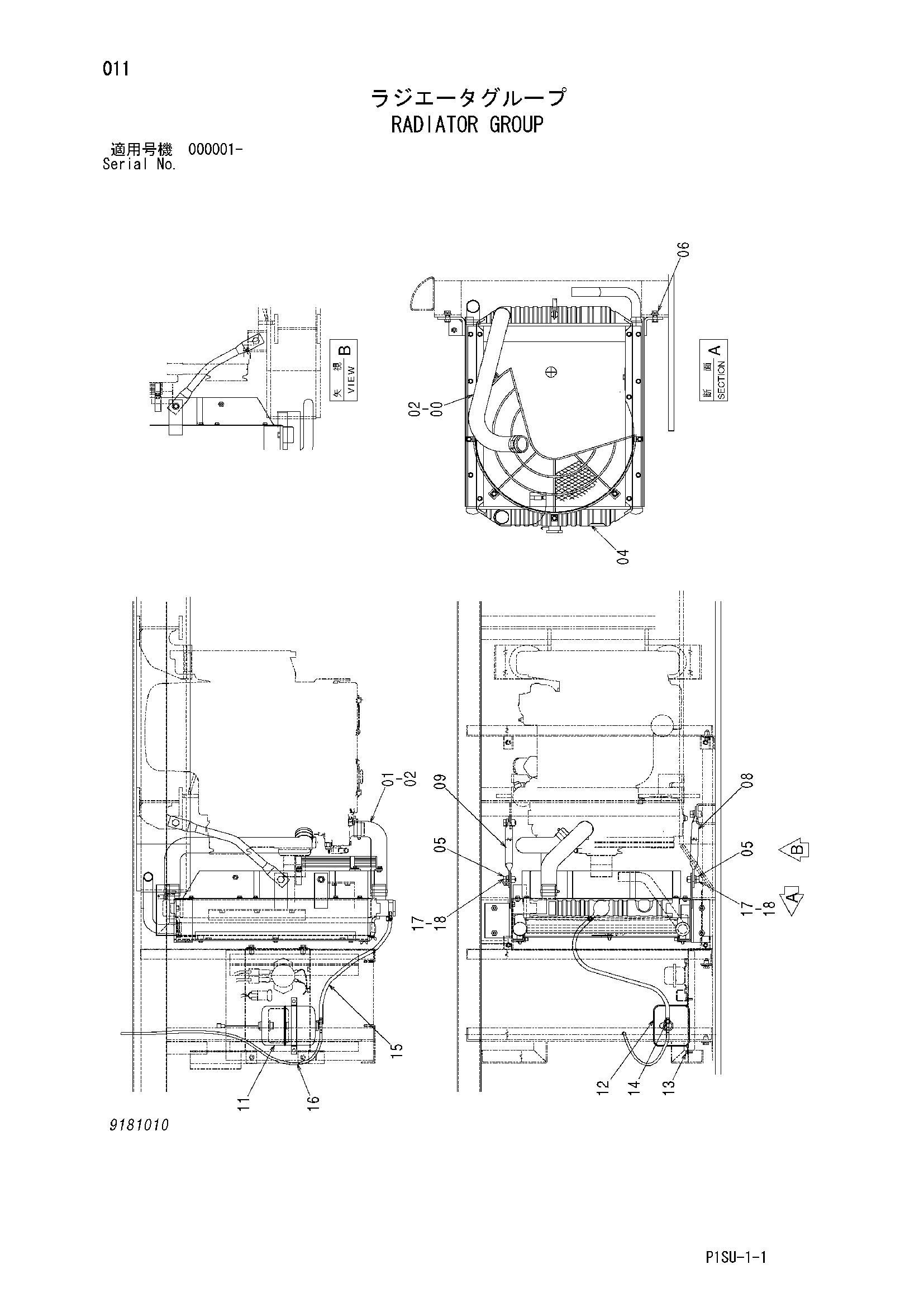

Заводская схема «Радиатор группа» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3083676 | Водяной шланг | 1 |
| 01 | 3083671 | Водяной шланг | 1 |
| 02 | 4504198 | Хомут шланга | 4 |
| 04 | 4430531 | Радиатор | 1 |
| 05 | A590916 | Пружинная шайба | 4 |
| 06 | J271235 | Болт с шайбой | 4 |
| 06A | J901235 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4420535 | Стойка | 1 |
| 09 | 4420536 | Стойка | 1 |
| 11 | 4130139 | Бак воды | 1 |
| 11A | 4153251 | Выключатель уровень | 1 |
| 11B | 4396809 | Колпачок | 1 |
| 11C | 4288260 | Информационная табличка | 1 |
| 12 | 4180555 | Хомут | 1 |
| 13 | J260820 | Болт с шайбой | 2 |
| 13A | J900820 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 4508575 | Хомут шланга | 2 |
| 15 | 4384188 | Водяной шланг | 1 |
| 16 | 4377641 | Виниловый шланг | 1 |
| 17 | J901635 | Болт | 4 |
| 18 | A590116 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
