Стрела (1) — HITACHI HX220B-2

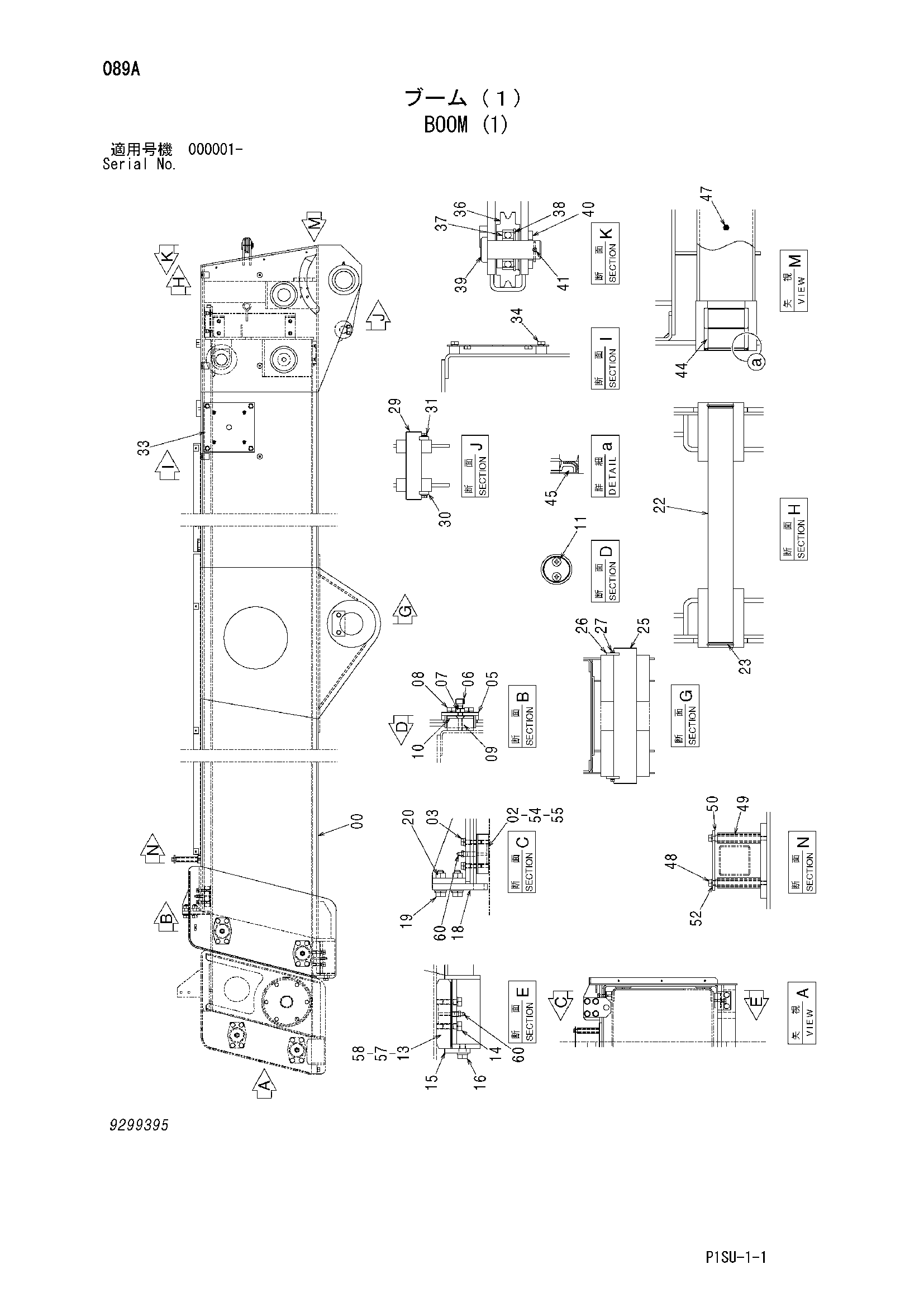

Заводская схема «Стрела (1)» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011988 | Стрела | 1 |
| 02 | 4434278 | Пластина скольжение | 2 |
| 03 | J260835 | Болт с шайбой | 4 |
| 03A | J900835 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 05 | 9754012 | Направляющая | 4 |
| 06 | J781025 | Болт с внутренним шестигранником | 4 |
| 07 | J950010 | Гайка | 4 |
| 08 | J271020 | Болт с шайбой | 16 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4434190 | Пластина скольжение | 4 |
| 10 | 4434271 | Пластина | 4 |
| 11 | M470816 | Винт | 8 |
| 13 | 4434287 | Пластина скольжение | 2 |
| 14 | J271030 | Болт с шайбой | 4 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4434333 | Пластина | 2 |
| 16 | J271225 | Болт с шайбой | 4 |
| 16A | J901225 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 4434273 | Кронштейн | 2 |
| 19 | J271245 | Болт с шайбой | 8 |
| 19A | J901245 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | J950012 | Гайка | 8 |
| 22 | 4434275 | Палец | 1 |
| 23 | 991721 | Стопорное кольцо | 2 |
| 25 | 4434338 | Палец | 1 |
| 26 | 4434339 | Пластина | 2 |
| 27 | J260820 | Болт с шайбой | 4 |
| 27A | J900820 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 29 | 4434335 | Палец | 1 |
| 30 | 4434336 | Пластина | 2 |
| 31 | J260616 | Болт с шайбой | 4 |
| 31A | J900616 | Болт | 1 |
| 31B | A590106 | Плоская шайба | 1 |
| 33 | 9754485 | Базовый | 1 |
| 34 | J260812 | Болт с шайбой | 4 |
| 34A | J900812 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 36 | 4434341 | Канатный блок | 1 |
| 37 | 4163022 | Шариковый подшипник | 1 |
| 38 | 991716 | Стопорное кольцо | 1 |
| 39 | 4434342 | Палец | 1 |
| 40 | A590116 | Плоская шайба | 1 |
| 41 | A763020 | Шплинт | 1 |
| 44 | 4352400 | Втулка | 4 |
| 45 | 4084578 | Пылезащитное уплотнение | 2 |
| 47 | J75481 | Пресс-маслёнка | 1 |
| 48 | J900801 | Болт | 2 |
| 49 | 4435057 | Каток направляющая | 2 |
| 50 | 9754600 | Кронштейн каток | 1 |
| 52 | A590908 | Пружинная шайба | 2 |
| 54 | 4436741 | Проставка | 2 |
| 55 | 4436742 | Проставка | 2 |
| 57 | 4436762 | Проставка | 2 |
| 58 | 4436764 | Проставка | 2 |
| 60 | J75481 | Пресс-маслёнка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
