Напорные трубопроводы — HITACHI HX220B-2

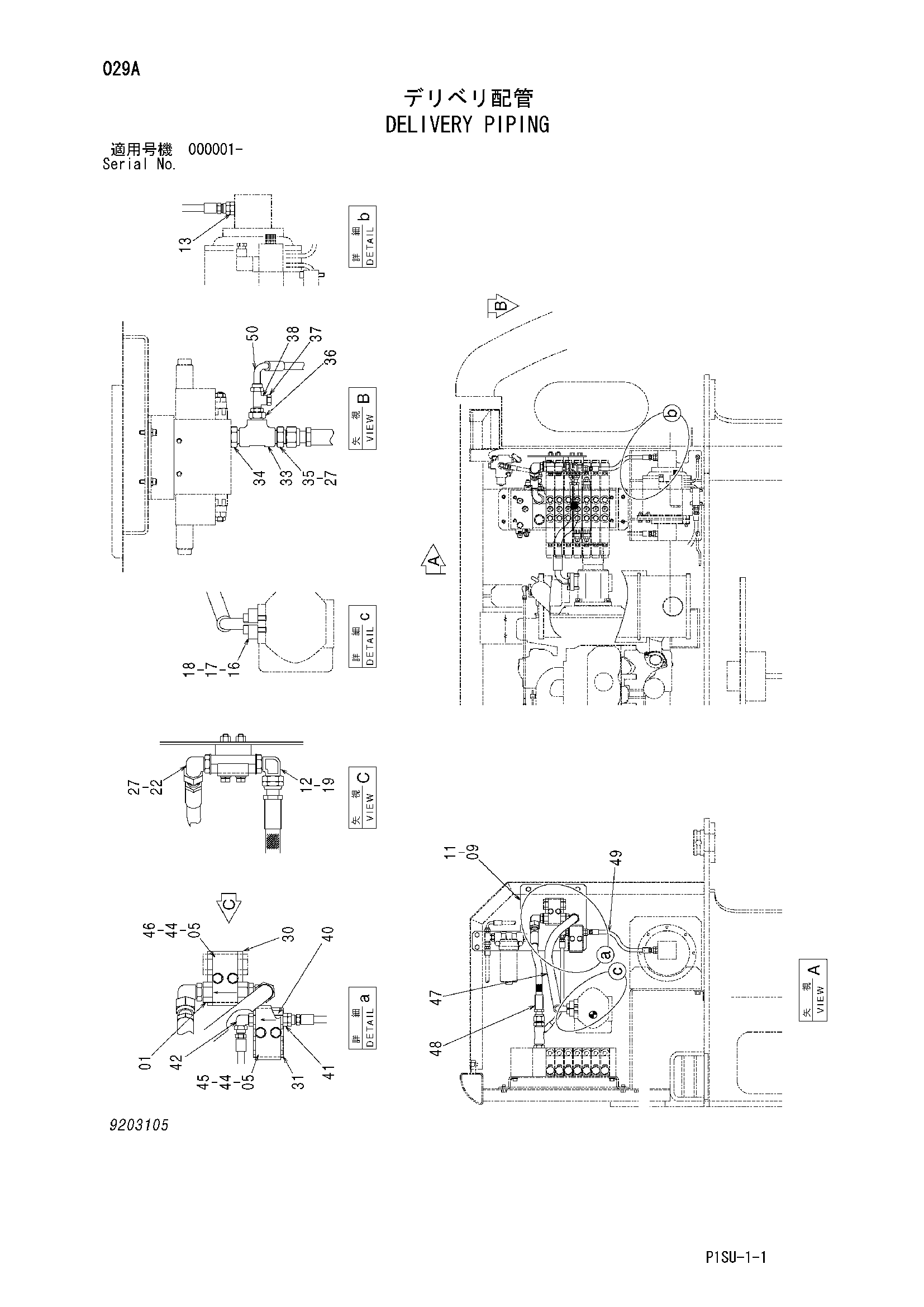

Заводская схема «Напорные трубопроводы» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4393295 | Обратный клапан | 1 |
| 05 | 4422194 | Кронштейн | 2 |
| 09 | 7036822 | Кронштейн | 1 |
| 11 | J271025 | Болт с шайбой | 4 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4205391 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4200466 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 962453 | Разъёмный фланец | 2 |
| 17 | J781035 | Болт с внутренним шестигранником | 4 |
| 18 | 966993 | Уплотнительное кольцо | 1 |
| 19 | 4187328 | Уплотнительное кольцо | 1 |
| 22 | 4157562 | Угловой штуцер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4187308 | Уплотнительное кольцо | 2 |
| 30 | 4431696 | Седло винта | 1 |
| 31 | 4431713 | Седло винта | 1 |
| 33 | 94-0663 | Тройник | 1 |
| 34 | 4208243 | Адаптер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 4208967 | Адаптер | 1 |
| 36 | 4117086 | Адаптер | 1 |
| 37 | 4093624 | Пробка | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4426086 | Тройник | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4404795 | Обратный клапан | 1 |
| 41 | 4200466 | Адаптер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4154671 | Угловой штуцер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | J271090 | Болт с шайбой | 4 |
| 44A | J901090 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | 4448909 | Проставка | 2 |
| 46 | 4448910 | Проставка | 2 |
| 47 | 9218724 | Шланг в сборе | 1 |
| 47A | 4431455 | Шланг | 1 |
| 47B | 4327294 | Защитный кожух | 1 |
| 48 | 9218723 | Шланг в сборе | 1 |
| 48A | 4452557 | Шланг | 1 |
| 48B | 4327294 | Защитный кожух | 1 |
| 49 | 9218770 | Шланг в сборе | 1 |
| 49A | 4305220 | Шланг | 1 |
| 49B | 4327293 | Защитный кожух | 1 |
| 50 | 9218725 | Шланг в сборе | 1 |
| 50A | 4295824 | Шланг | 1 |
| 50A | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
