Стрела (2) — HITACHI HX220B-2

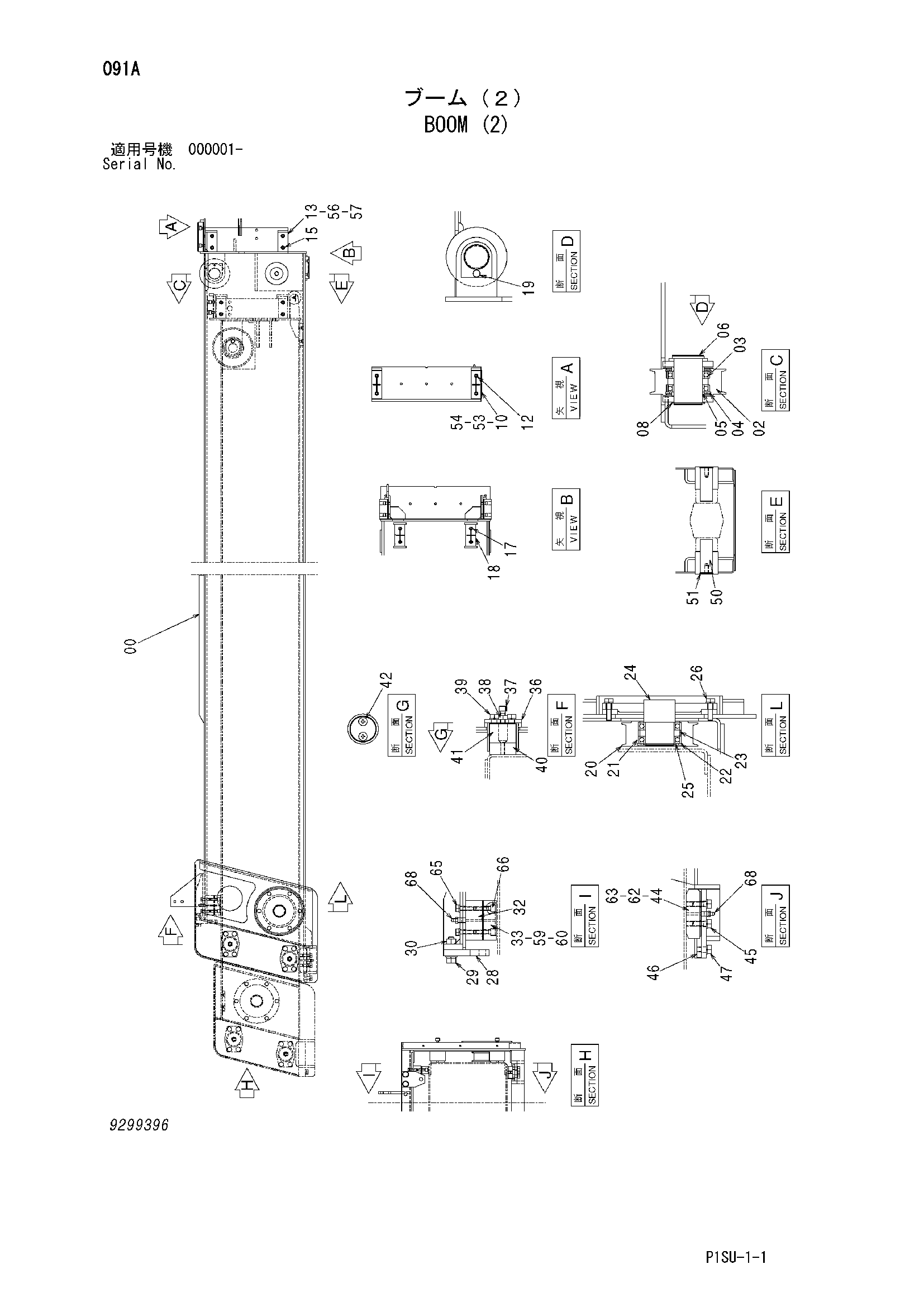

Заводская схема «Стрела (2)» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011989 | Стрела | 1 |
| 02 | 4434225 | Шкив | 2 |
| 03 | 4434180 | Шариковый подшипник | 4 |
| 04 | 991725 | Стопорное кольцо | 4 |
| 05 | 4434228 | Проставка | 4 |
| 06 | 8079469 | Палец | 2 |
| 08 | 959499 | Стопорное кольцо | 2 |
| 10 | 4434248 | Пластина скольжение | 2 |
| 12 | J780816 | Болт с внутренним шестигранником | 4 |
| 13 | 4434249 | Пластина скольжение | 4 |
| 15 | J780816 | Болт с внутренним шестигранником | 8 |
| 17 | M470620 | Болт | 4 |
| 18 | 4434186 | Пластина скольжение | 2 |
| 19 | J260616 | Болт с шайбой | 2 |
| 19A | J900616 | Болт | 1 |
| 19B | A590106 | Плоская шайба | 1 |
| 20 | 4434254 | Шкив | 2 |
| 21 | 4434180 | Шариковый подшипник | 4 |
| 22 | 991725 | Стопорное кольцо | 2 |
| 23 | 4434257 | Проставка | 2 |
| 24 | 8079472 | Палец | 2 |
| 25 | 959499 | Стопорное кольцо | 2 |
| 26 | J260830 | Болт с шайбой | 12 |
| 26A | J900830 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 28 | 4434258 | Кронштейн | 2 |
| 29 | J271245 | Болт с шайбой | 4 |
| 29A | J901245 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | J950012 | Гайка | 4 |
| 32 | 4434260 | Направляющая | 2 |
| 33 | 4434261 | Пластина скольжение | 2 |
| 36 | 9754460 | Направляющая | 4 |
| 37 | J781025 | Болт с внутренним шестигранником | 4 |
| 38 | J950010 | Гайка | 4 |
| 39 | J271020 | Болт с шайбой | 16 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | 4434190 | Пластина скольжение | 4 |
| 41 | 4434259 | Пластина | 4 |
| 42 | M470816 | Винт | 8 |
| 44 | 4434191 | Пластина скольжение | 2 |
| 45 | J271030 | Болт с шайбой | 4 |
| 45A | J901030 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | 4434193 | Пластина | 2 |
| 47 | J271020 | Болт с шайбой | 4 |
| 47A | J901020 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 50 | 4434262 | Палец | 2 |
| 51 | 991721 | Стопорное кольцо | 2 |
| 53 | 4436747 | Проставка | 2 |
| 54 | 4436748 | Проставка | 2 |
| 56 | 4436749 | Проставка | 8 |
| 57 | 4436750 | Проставка | 4 |
| 59 | 4436752 | Проставка | 2 |
| 60 | 4428147 | Проставка | 2 |
| 62 | 4436765 | Проставка | 2 |
| 63 | 4436766 | Проставка | 2 |
| 65 | J260830 | Болт с шайбой | 4 |
| 65A | J900830 | Болт | 1 |
| 65B | A590108 | Плоская шайба | 1 |
| 66 | J780830 | Болт с внутренним шестигранником | 4 |
| 68 | J75481 | Пресс-маслёнка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
