011: Головка блока цилиндров — HITACHI HX220B-2

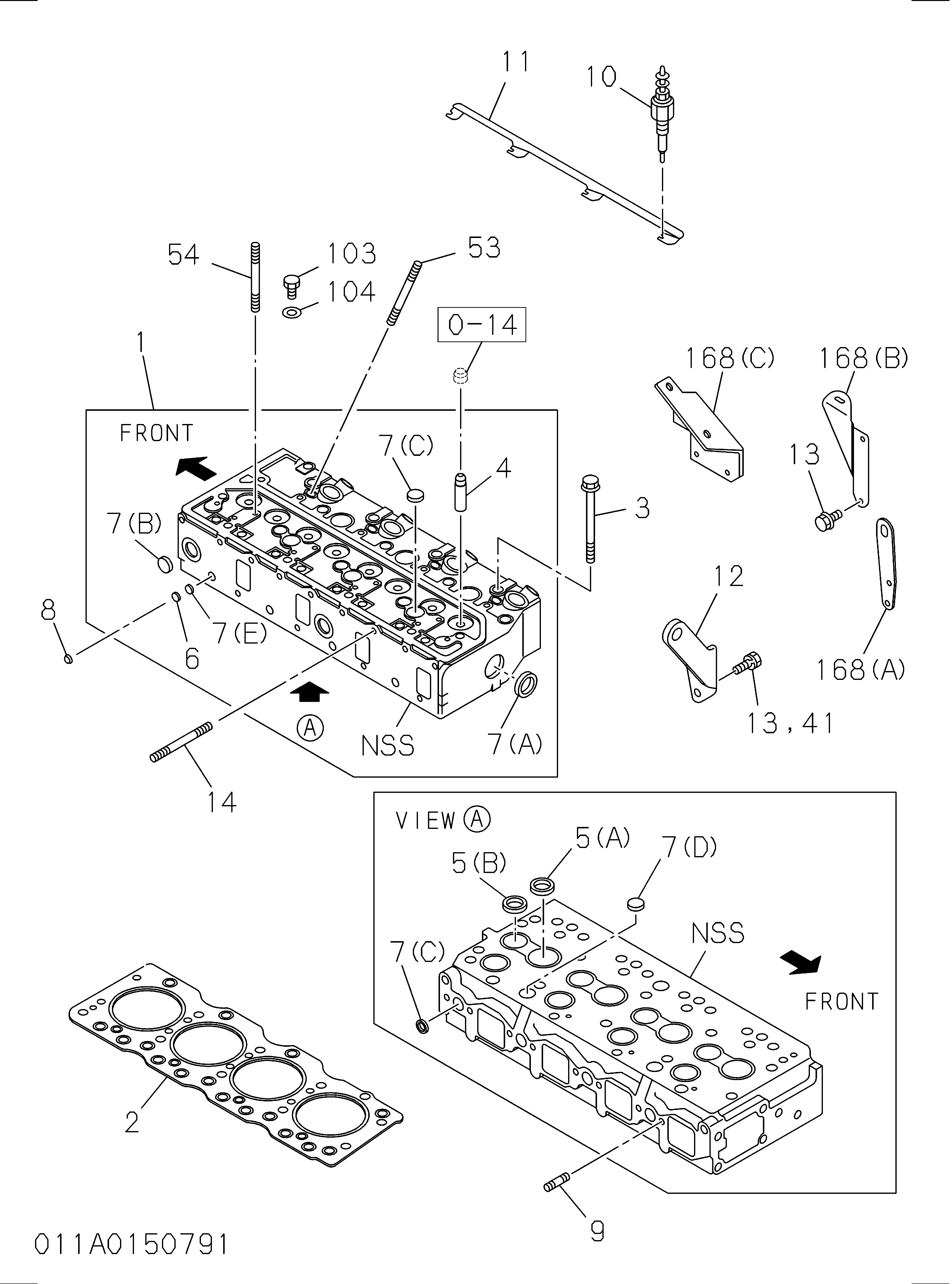

Заводская схема «011: Головка блока цилиндров» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8972221090 | Головка в сборе гидроцилиндр | 1 |
| 001 | 8973695500 | Головка в сборе гидроцилиндр | 1 |
| 002 | 8972221171 | Прокладка гидроцилиндр HD | 1 |
| 003 | 1090701001 | Болт гидроцилиндр HD TO блок | 4 |
| 003 | 1090701011 | Болт гидроцилиндр HD TO блок | 14 |
| 004 | 5117210010 | Направляющая клапан | 8 |
| 004 | 1117210130 | Направляющая клапан | 8 |
| 005(A) | 8970376861 | Сиденье клапан вставка | 4 |
| 005(B) | 5117110280 | Сиденье клапан вставка | 4 |
| 006 | 9096600340 | Пробка пластина | 4 |
| 007(A) | 1096000052 | Чашка сеалинг, гидроцилиндр головка | 1 |
| 007(B) | 5112190150 | Чашка сеалинг, гидроцилиндр головка | 2 |
| 007(C) | 1096000160 | Чашка сеалинг, гидроцилиндр головка | 7 |
| 007(D) | 9111291280 | Чашка сеалинг, гидроцилиндр головка | 2 |
| 007(E) | 5096000130 | Чашка сеалинг, гидроцилиндр головка | 4 |
| 008 | 9111296010 | Чашка сеалинг, водяной джаккет | 4 |
| 009 | 9041108250 | Шпилька INL коллектор | 4 |
| 009 | 0410108250 | Шпилька INL коллектор | 4 |
| 010 | 1825130452 | Пробка глов | 4 |
| 011 | 5197320022 | Разъём глов пробка | 1 |
| 012 | 9117778050 | Подвес ENG, RR | 1 |
| 013 | 0280810200 | Болт подвес | 4 |
| 013 | 0280510200 | Болт подвес | 4 |
| 014 | 8941569390 | Шпилька EXH коллектор | 2 |
| 014 | 8941569400 | Шпилька EXH коллектор | 2 |
| 053 | 1093000180 | Шпилька впрыск форсунка | 8 |
| 054 | 5093000650 | Шпилька коромысло рукоять | 3 |
| 168(C) | 8971315880 | Подвес ENG, передний | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
