Крышка (левый)(3) — HITACHI HX220B-2

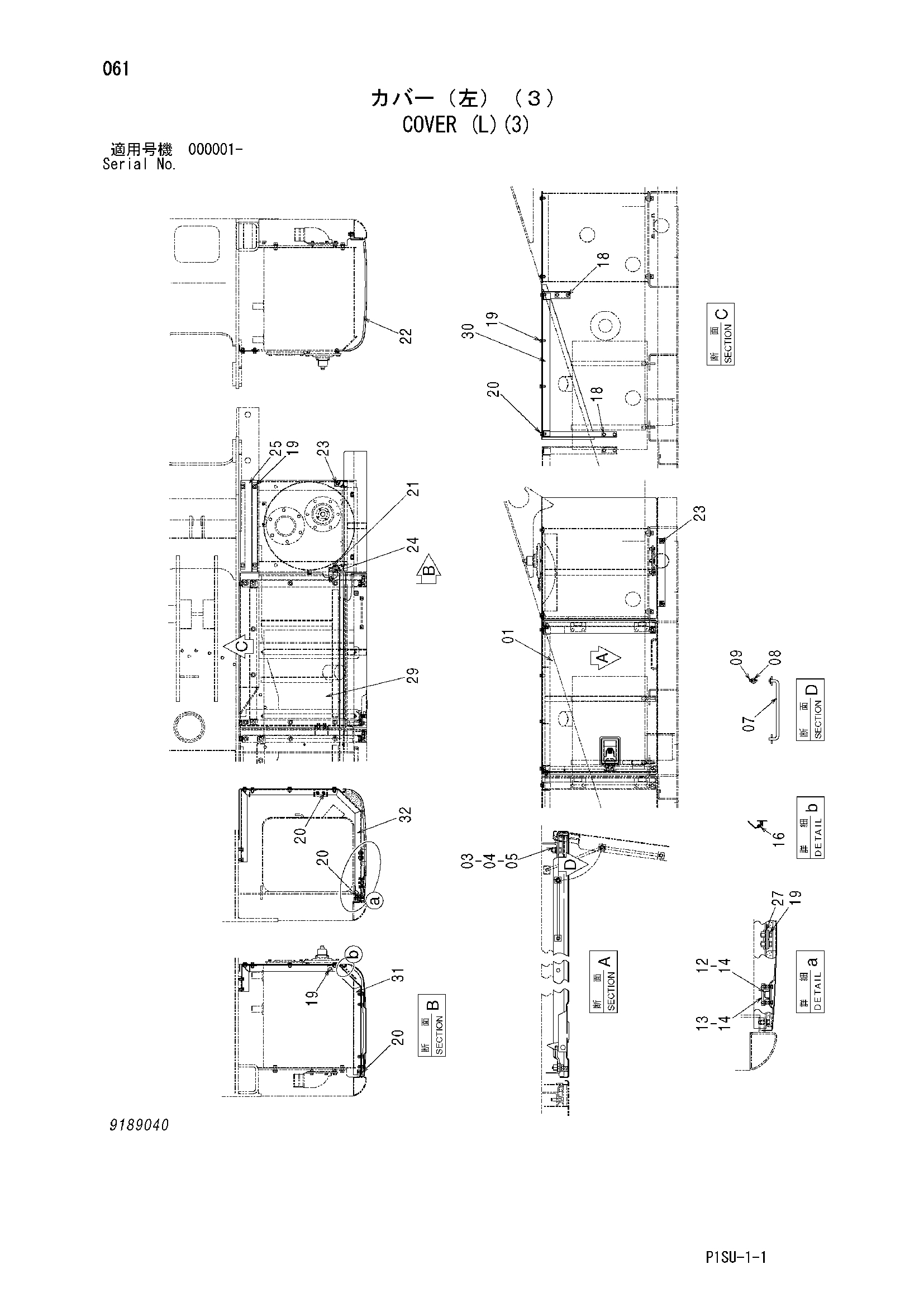

Заводская схема «Крышка (левый)(3)» для HITACHI HX220B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7036688 | Дверь | 1 |
| 03 | A590110 | Плоская шайба | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | J950010 | Гайка | 4 |
| 07 | 4341788 | Стойка | 1 |
| 08 | A590108 | Плоская шайба | 1 |
| 09 | 4022697 | Стопорный палец | 1 |
| 12 | 4175254 | Ограничитель | 1 |
| 13 | 4175253 | Кронштейн | 1 |
| 14 | J260614 | Болт с шайбой | 4 |
| 14A | J900616 | Болт | 1 |
| 14B | A590106 | Плоская шайба | 1 |
| 16 | 4434629 | Резиновая прокладка | 1 |
| 18 | J271025 | Болт с шайбой | 4 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | J281030 | Болт с шайбой | 15 |
| 19A | J901030 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 20 | J271030 | Болт с шайбой | 6 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J281035 | Болт с шайбой | 1 |
| 21A | J901035 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 22 | 6018430 | Крышка | 1 |
| 23 | J281025 | Болт с шайбой | 4 |
| 23A | J901025 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 24 | 9752877 | Кронштейн | 1 |
| 25 | 8076564 | Крышка | 1 |
| 27 | 4412910 | Кронштейн | 1 |
| 29 | 7036654 | Крышка | 1 |
| 30 | 8076664 | Опора | 1 |
| 31 | 7036725 | Опора | 1 |
| 32 | 7036758 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
