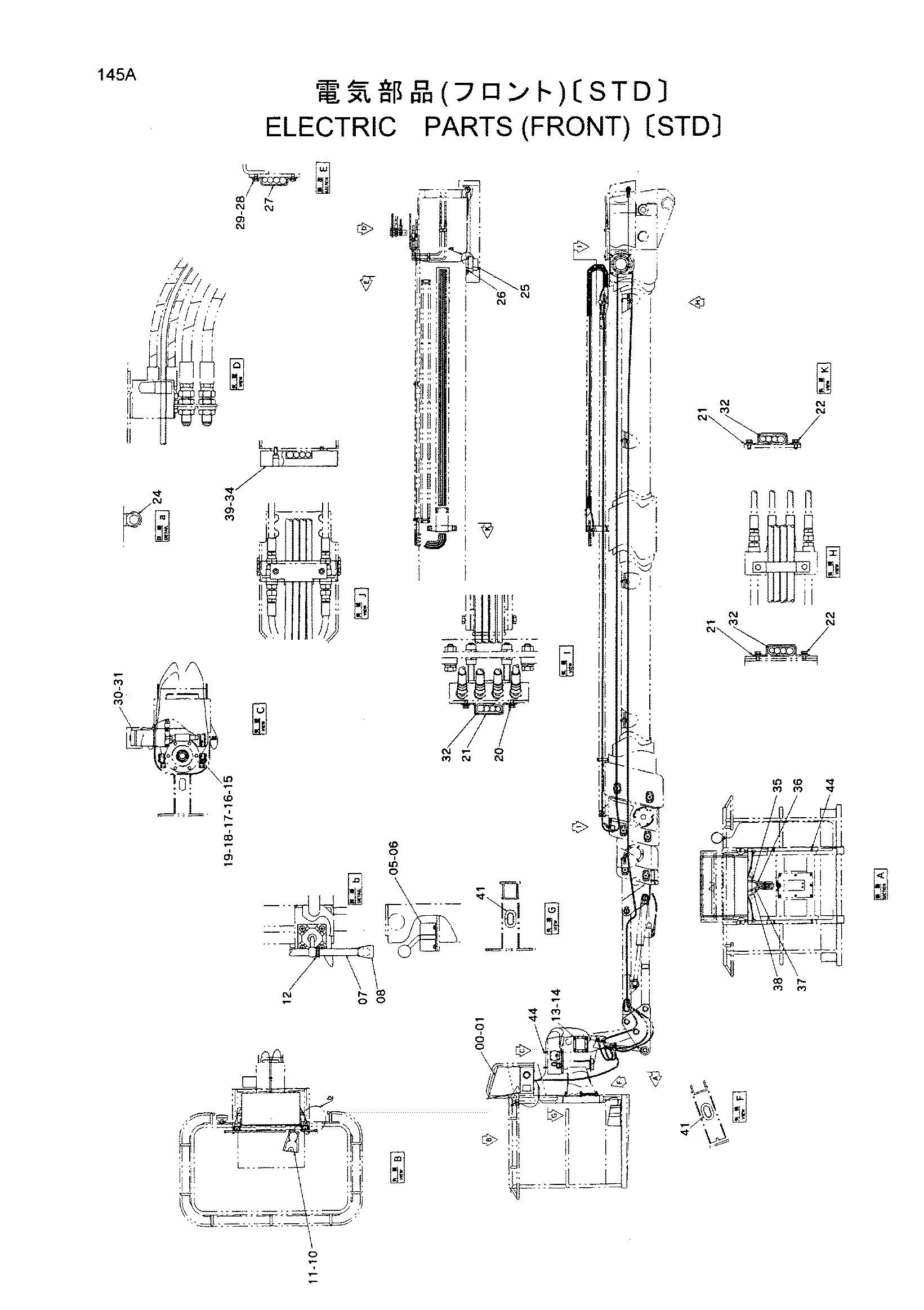

Электрооборудование (передний) [STD] — HITACHI HX220B

Заводская схема «Электрооборудование (передний) [STD]» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4429933	Короб управление	1
00A	4448275	Крышка	1
00B	4448276	Болт	1
01	J020820	Болт с шайбой	4
05	4403892	Датчик	2
06	J670412	Винт с шайбой	8
07	4410600	Трубка	1
08	4405088	Колпачок резиновый	2
10	4403891	Выключатель	1
10A	4456368	Выключатель микро	1
11	J670620	Винт с шайбой	3
12	4133363	Резиновая втулка	2
13	4443905	Выключатель концевой	1
14	J020816	Болт с шайбой	4
15	4429915	Выключатель концевой	2
16	M430525	Винт	4
17	M500504	Гайка	4
18	A590905	Пружинная шайба	4
19	A590105	Плоская шайба	4
20	J020612	Болт с шайбой	2
21	4435182	Хомут трос	7
22	J010614	Болт с шайбой	12
24	4343373	Резиновая втулка	1
25	4429675	Датчик строке	1
26	J020620	Болт с шайбой	4
27	4435274	Хомут трос	2
28	J780610	Болт с внутренним шестигранником	4
29	A590906	Пружинная шайба	4
30	4429881	Гидромотор	1
31	J780616	Болт с внутренним шестигранником	4
32	4443148	Резиновая прокладка	7
34	4443944	Направляющая	1
35	4436119	Жгут проводов	1
36	4436120	Жгут проводов	1
37	4436121	Жгут проводов	1
38	4436122	Жгут проводов	1
39	J780616	Болт с внутренним шестигранником	2
41	4209294	Резиновая втулка	2
42	4327293	Защитный кожух	30
43	4219918	Резиновая втулка	3
44	4254600	Зажим	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
