Гидроцилиндр. подъём — HITACHI HX220B

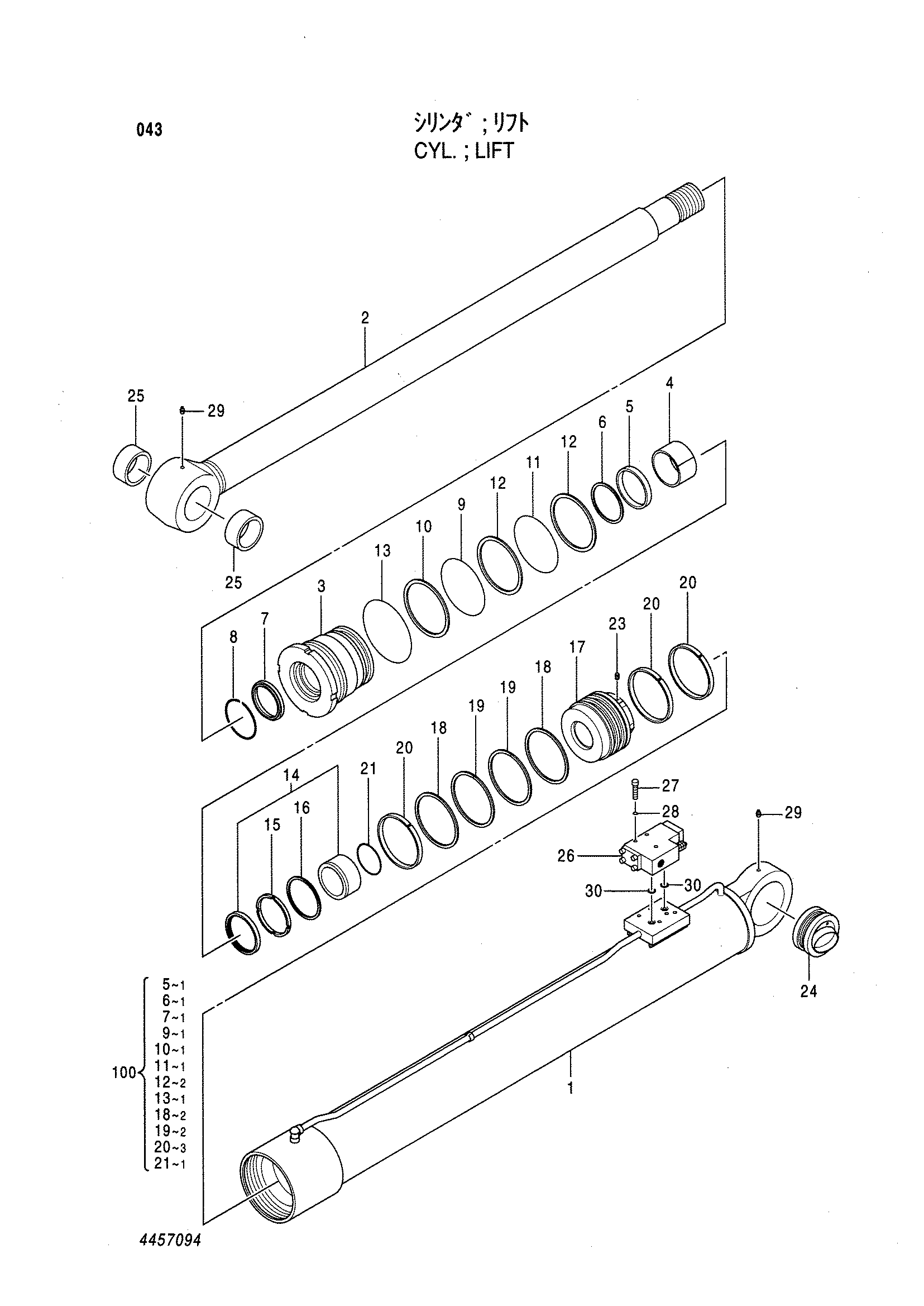

Заводская схема «Гидроцилиндр. подъём» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4457094 | Гидроцилиндр. подъём | 1 | |
| 1 | 4452683 | Труба гидроцилиндра | 1 |
| 2 | 4452684 | Шток поршня | 1 |
| 3 | 4452685 | Головка гидроцилиндра | 1 |
| 4 | 4452686 | Втулка | 1 |
| 5 | 4452687 | Манжета | 1 |
| 6 | 4452688 | Опорное кольцо | 1 |
| 7 | 4452689 | Пылезащитное уплотнение | 1 |
| 8 | 4452690 | Кольцо | 1 |
| 9 | 4452691 | Уплотнительное кольцо | 1 |
| 10 | 4452692 | Опорное кольцо | 1 |
| 11 | 4452693 | Уплотнительное кольцо | 1 |
| 12 | 4452694 | Опорное кольцо | 2 |
| 13 | 4452695 | Уплотнительное кольцо | 1 |
| 14 | 4452711 | Амортизатор | 1 |
| 15 | 4452696 | Втулка | 1 |
| 16 | 4452697 | Стопорное кольцо | 1 |
| 17 | 4452698 | Поршень | 1 |
| 18 | 4452699 | Манжета | 2 |
| 19 | 4452700 | Опорное кольцо | 2 |
| 20 | 4452701 | Износостойкое кольцо | 3 |
| 21 | 4452702 | Уплотнительное кольцо | 1 |
| 23 | 4452703 | Установочный винт | 1 |
| 24 | 4452704 | Втулка | 1 |
| 25 | 4452705 | Втулка | 2 |
| 26 | 4467096 | Клапан | 1 |
| 27 | 4452707 | Болт с внутренним шестигранником | 4 |
| 28 | 4452708 | Пружинная шайба | 4 |
| 29 | 4452709 | Пресс-маслёнка | 2 |
| 30 | 4506412 | Уплотнительное кольцо | 2 |
| 100 | 4452710 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
