Стрела (1) — HITACHI HX220B

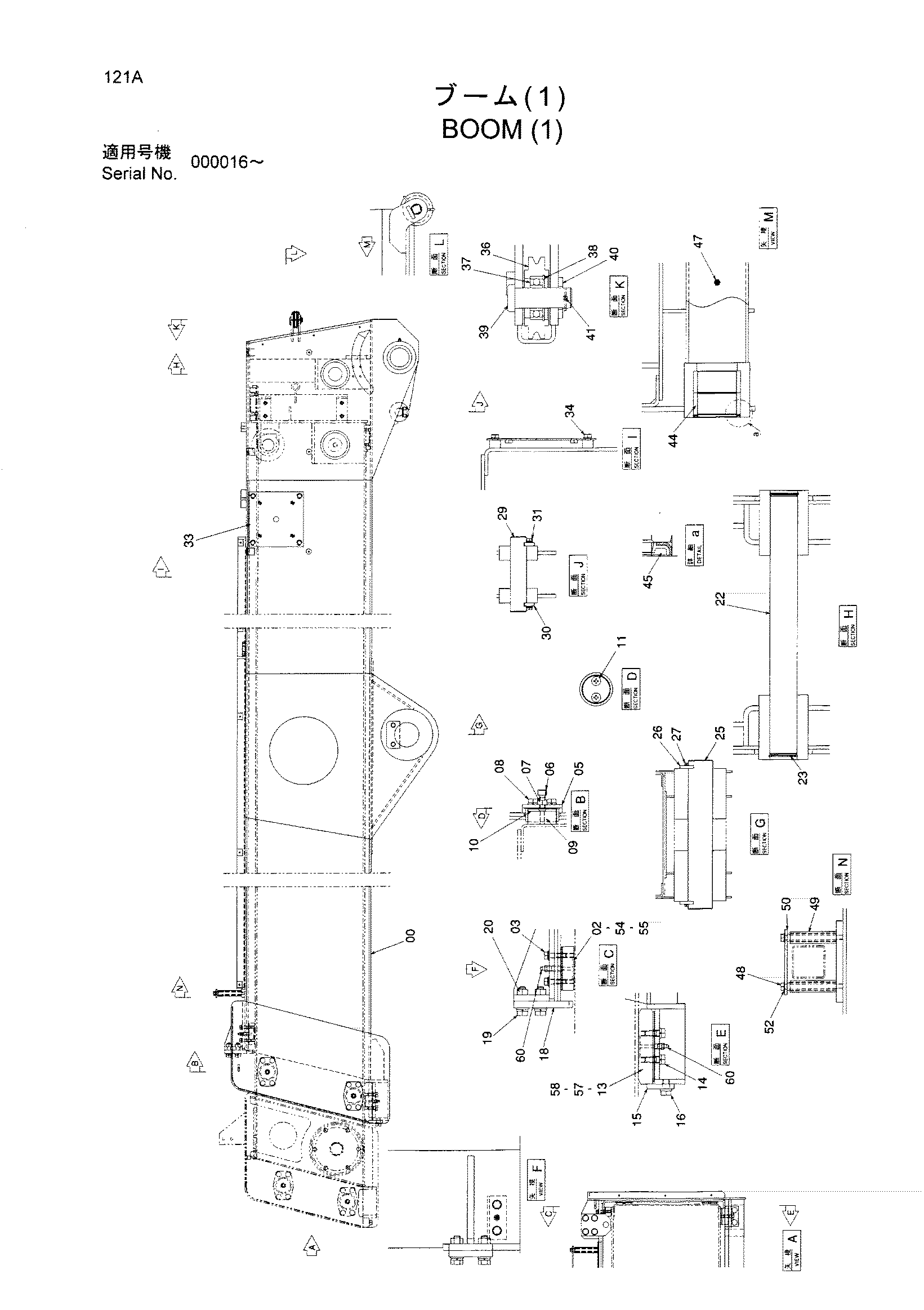

Заводская схема «Стрела (1)» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5006970	Стрела	1
02	4434278	Пластина скольжение	2
03	J020835	Болт с шайбой	4
05	9754012	Направляющая	4
06	J781025	Болт с внутренним шестигранником	4
07	J950010	Гайка	4
08	J011020	Болт с шайбой	16
09	4434190	Пластина скольжение	4
10	4434271	Пластина	4
11	M470816	Винт	8
13	4434287	Пластина скольжение	2
14	J011030	Болт с шайбой	4
15	4434333	Пластина	2
16	J011225	Болт с шайбой	4
18	4434273	Кронштейн	2
19	J021245	Болт с шайбой	8
20	J950012	Гайка	8
22	4434275	Палец	1
23	991721	Стопорное кольцо	2
25	4434338	Палец	1
26	4434339	Пластина	2
27	J020820	Болт с шайбой	4
29	4434335	Палец	1
30	4434336	Пластина	2
31	J020616	Болт с шайбой	4
33	9754485	Базовый	1
34	J010812	Болт с шайбой	4
36	4434341	Канатный блок	1
37	4163022	Шариковый подшипник	1
38	991716	Стопорное кольцо	1
39	4434342	Палец	1
40	A590116	Плоская шайба	1
41	A763020	Шплинт	1
44	4352400	Втулка	4
45	4084578	Пылезащитное уплотнение	2
47	J75481	Пресс-маслёнка	1
48	J900801	Болт	2
49	4435057	Каток направляющая	2
50	9754600	Кронштейн каток	1
52	A590908	Пружинная шайба	2
54	4436741	Проставка	2
55	4436742	Проставка	2
57	4436762	Проставка	2
58	4436764	Проставка	2
60	J75481	Пресс-маслёнка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
