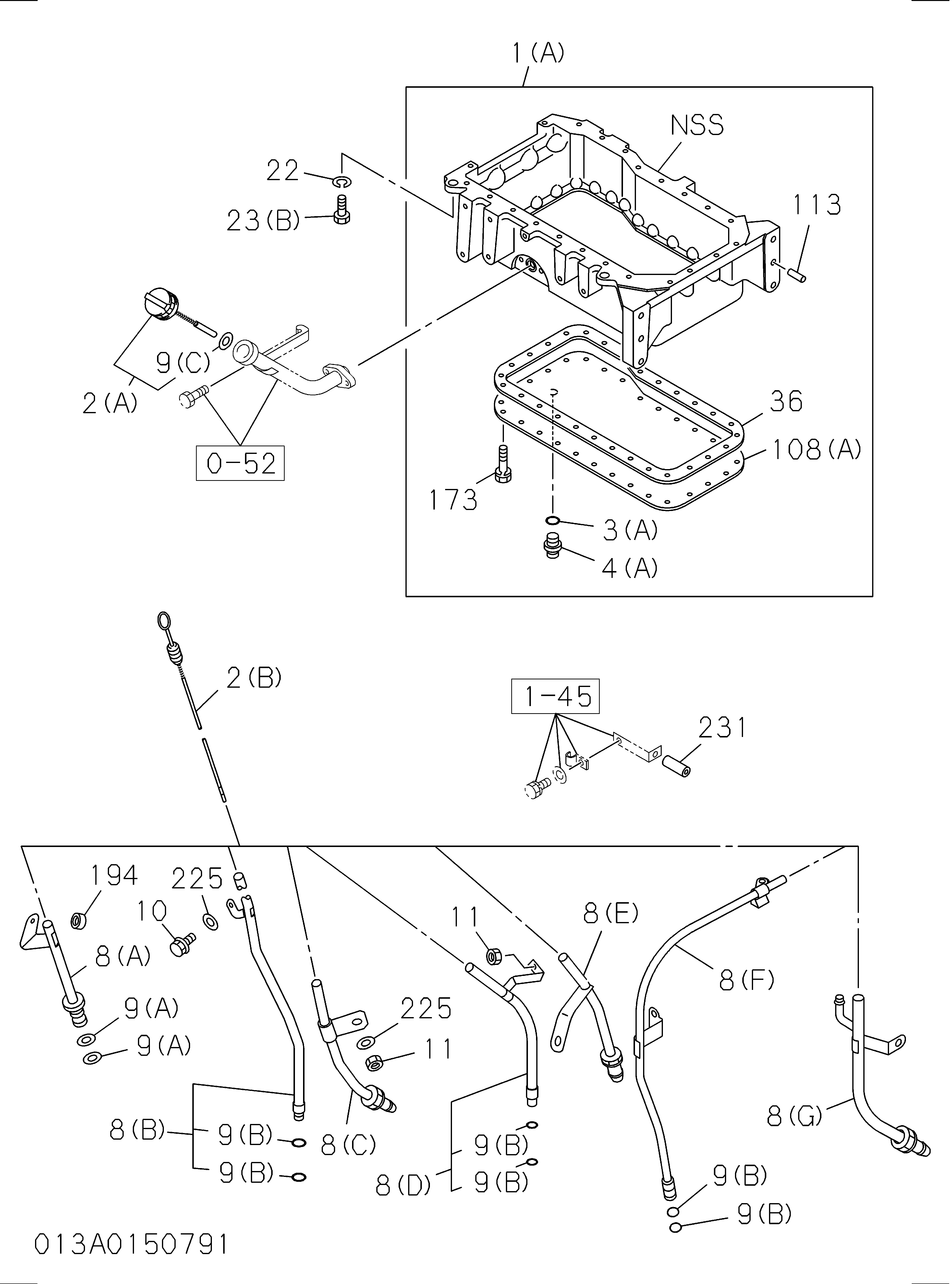

013: Масляный поддон и щуп уровня масла — HITACHI HX220B
Заводская схема «013: Масляный поддон и щуп уровня масла» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(C) | 8972216650 | Поддон в сборе масляный | 1 |
| 002(B) | 8972219640 | Указатель масляный уровень | 1 |
| 002(B) | 8972330490 | Указатель масляный уровень | 1 |
| 003(A) | 1096230570 | Прокладка дренажный пробка | 1 |
| 004(A) | 9096620120 | Пробка дренажный, масляный | 1 |
| 008(F) | 8972202660 | Трубка направляющая, масляный указатель уровня | 1 |
| 008(F) | 8972330290 | Трубка направляющая, масляный указатель уровня | 1 |
| 009(B) | 5096230020 | Прокладка направляющая трубка, масляный указатель уровня | 2 |
| 010 | 0280806500 | Болт направляющая трубка | 1 |
| 010 | 0280808120 | Болт направляющая трубка | 1 |
| 010 | 0280508120 | Болт направляющая трубка | 1 |
| 011 | 0911501080 | Гайка направляющая, масляный указатель уровня | 1 |
| 011 | 0911801080 | Гайка направляющая, масляный указатель уровня | 1 |
| 016 | 8943706660 | Прокладка масляный поддон TO C/BL | 1 |
| 016 | 8973524030 | Прокладка масляный поддон TO C/BL | 1 |
| 023(A) | 0500408180 | Болт масляный поддон | 24 |
| 023(A) | 0505408180 | Болт масляный поддон | 24 |
| 195 | 8971312230 | Датчик масляный уровень | 1 |
| 196 | 1096233550 | Прокладка датчик | 1 |
| 198 | 5113690720 | Проставка направляющая трубка | 1 |
| 199 | 0501406280 | Болт проставка | 3 |
| 199 | 0280806220 | Болт проставка | 3 |
| 225 | 9091606060 | Шайба PL | 1 |
| 225 | 0916106060 | Шайба PL | 1 |
| 231 | 5154190360 | Проставка направляющая трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
