Напорные трубопроводы — HITACHI HX220B

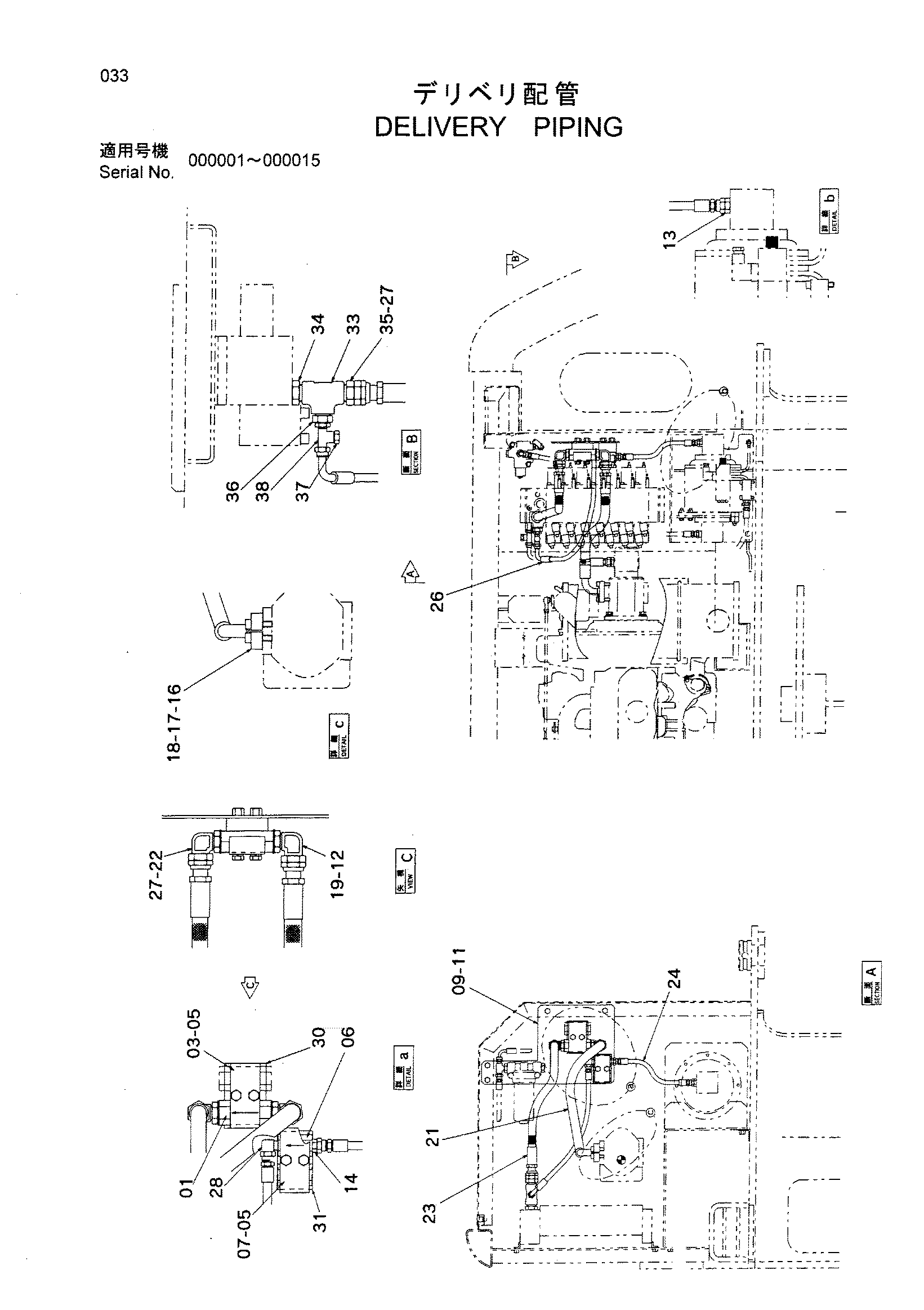

Заводская схема «Напорные трубопроводы» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4393295 | Обратный клапан | 1 |
| 03 | J011080 | Болт с шайбой | 2 |
| 05 | 4422194 | Кронштейн | 2 |
| 06 | 4163088 | Обратный клапан | 1 |
| 07 | J011090 | Болт с шайбой | 2 |
| 09 | 7036822 | Кронштейн | 1 |
| 11 | J021025 | Болт с шайбой | 4 |
| 12 | 4205391 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4200466 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4215650 | Адаптер | 1 |
| 16 | 962453 | Разъёмный фланец | 2 |
| 17 | J781035 | Болт с внутренним шестигранником | 4 |
| 18 | 966993 | Уплотнительное кольцо | 1 |
| 19 | 4187328 | Уплотнительное кольцо | 1 |
| 21 | 4431455 | Шланг | 1 |
| 22 | 4157562 | Угловой штуцер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4223546 | Шланг | 1 |
| 24 | 4305220 | Шланг | 1 |
| 26 | 4295824 | Шланг | 1 |
| 27 | 4187308 | Уплотнительное кольцо | 2 |
| 28 | 4154657 | Угловой штуцер | 1 |
| 30 | 4431696 | Седло винта | 1 |
| 31 | 4431713 | Седло винта | 1 |
| 33 | 94-0663 | Тройник | 1 |
| 34 | 4208243 | Адаптер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 4208967 | Адаптер | 1 |
| 36 | 4117086 | Адаптер | 1 |
| 37 | 4093624 | Пробка | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4426086 | Тройник | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
