Управление двигателем — HITACHI HX220B

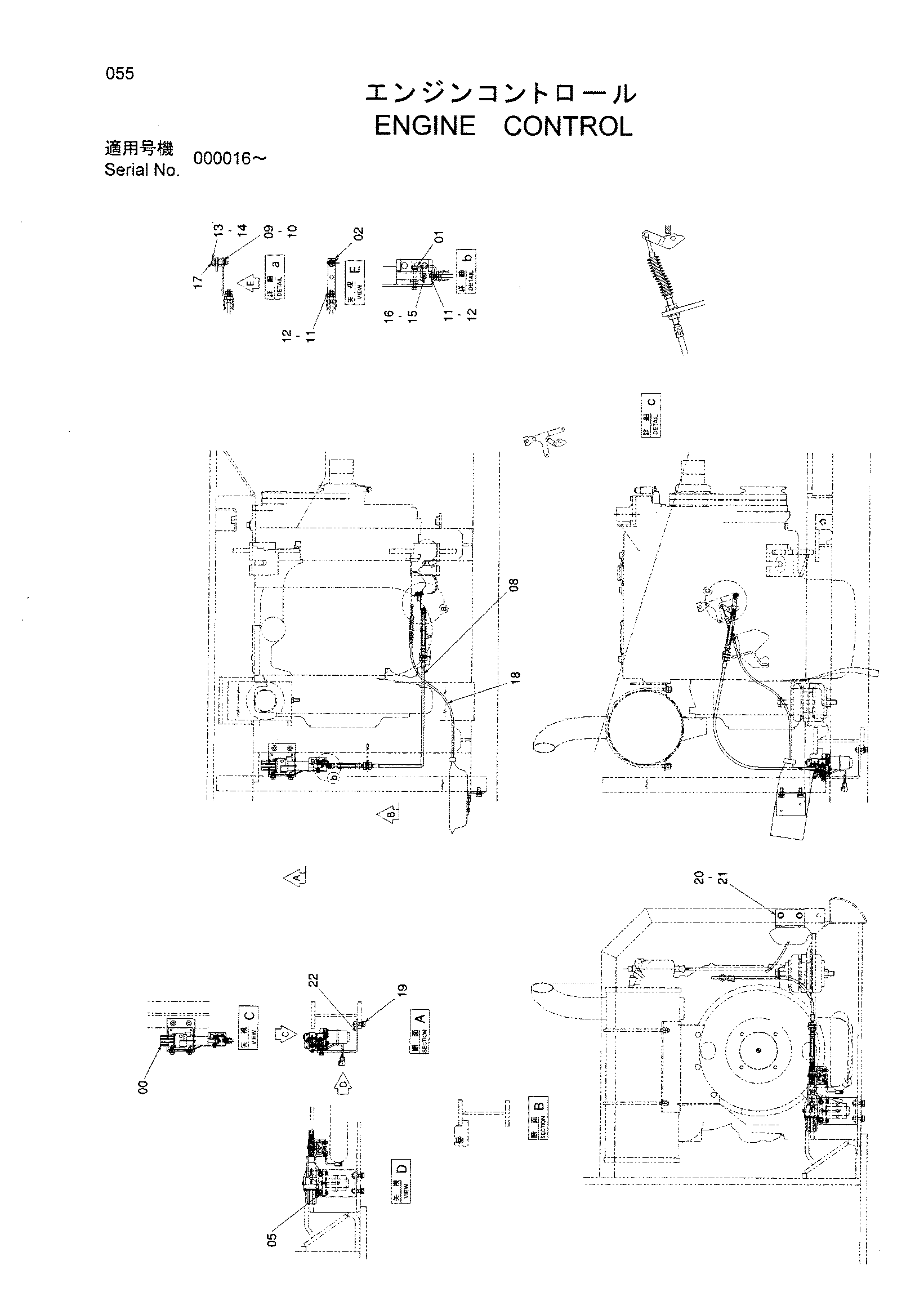

Заводская схема «Управление двигателем» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4403545 | Актуатор | 1 |
| 01 | 9753527 | Кронштейн | 1 |
| 02 | 4406305 | Кронштейн | 1 |
| 05 | J020820 | Болт с шайбой | 2 |
| 08 | 4449795 | Трос управления | 1 |
| 09 | A590106 | Плоская шайба | 1 |
| 10 | 4022696 | Стопорный палец | 1 |
| 11 | M500504 | Гайка | 2 |
| 12 | A590105 | Плоская шайба | 4 |
| 13 | M500605 | Гайка | 1 |
| 14 | A590906 | Пружинная шайба | 1 |
| 15 | J780510 | Болт с внутренним шестигранником | 1 |
| 16 | A590905 | Пружинная шайба | 1 |
| 17 | 4386824 | Палец | 1 |
| 18 | 4276371 | Ограничитель | 1 |
| 19 | J021025 | Болт с шайбой | 2 |
| 20 | J021025 | Болт с шайбой | 2 |
| 21 | 4434850 | Кронштейн | 1 |
| 22 | 9756894 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
