Гидроцилиндр. уровень (C) — HITACHI HX220B

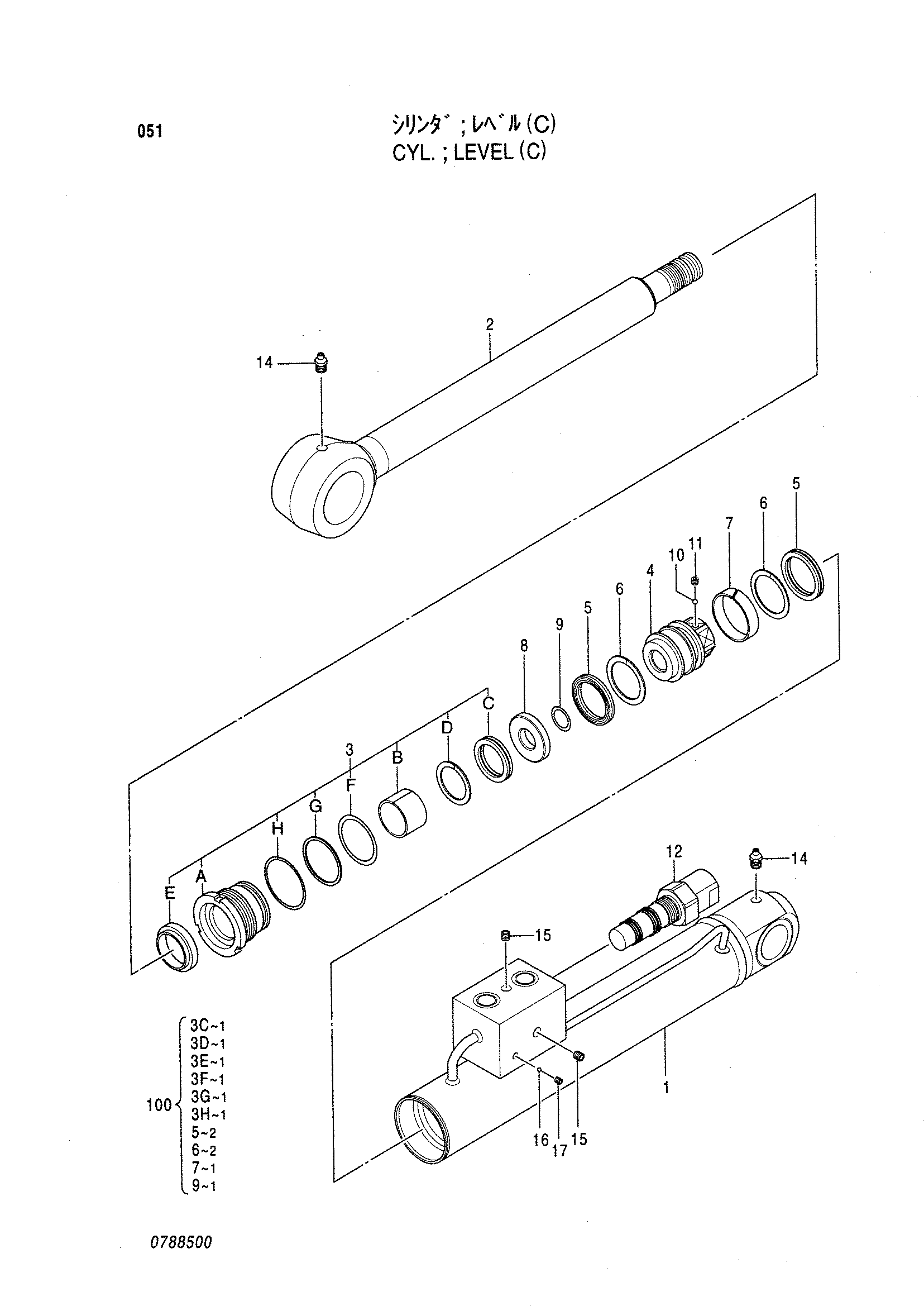

Заводская схема «Гидроцилиндр. уровень (C)» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4433917 | Гидроцилиндр. уровень | 1 | |
| 1 | 0788501 | Труба гидроцилиндра | 1 |
| 2 | 0788502 | Шток поршня | 1 |
| 3 | 0788503 | Головка гидроцилиндра в сборе | 1 |
| 3A | 0788504 | Головка гидроцилиндра | 1 |
| 3B | 0788505 | Втулка | 1 |
| 3C | 0742404 | U-образная манжета | 1 |
| 3D | 0430804 | Опорное кольцо | 1 |
| 3E | 0742405 | Грязесъёмное кольцо | 1 |
| 3F | 0430806 | Уплотнительное кольцо | 1 |
| 3G | 0430807 | Опорное кольцо | 1 |
| 3H | 0430809 | Уплотнительное кольцо | 1 |
| 4 | 0788506 | Поршень | 1 |
| 5 | 0788507 | U-образная манжета | 2 |
| 6 | 0788508 | Опорное кольцо | 2 |
| 7 | 0788509 | Износостойкое кольцо | 1 |
| 8 | 0788510 | Держатель у-ринг | 1 |
| 9 | 0788511 | Уплотнительное кольцо | 1 |
| 10 | 0429917 | Стальной шарик | 1 |
| 11 | 0477301 | Установочный винт | 1 |
| 12 | 0788402 | Клапан | 1 |
| 14 | 0429920 | Пресс-маслёнка | 2 |
| 15 | 0788403 | Пробка | 2 |
| 16 | 0742413 | Стальной шарик | 1 |
| 17 | 0478720 | Установочный винт | 1 |
| 100 | 4452030 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
