Стрела (2) — HITACHI HX220B

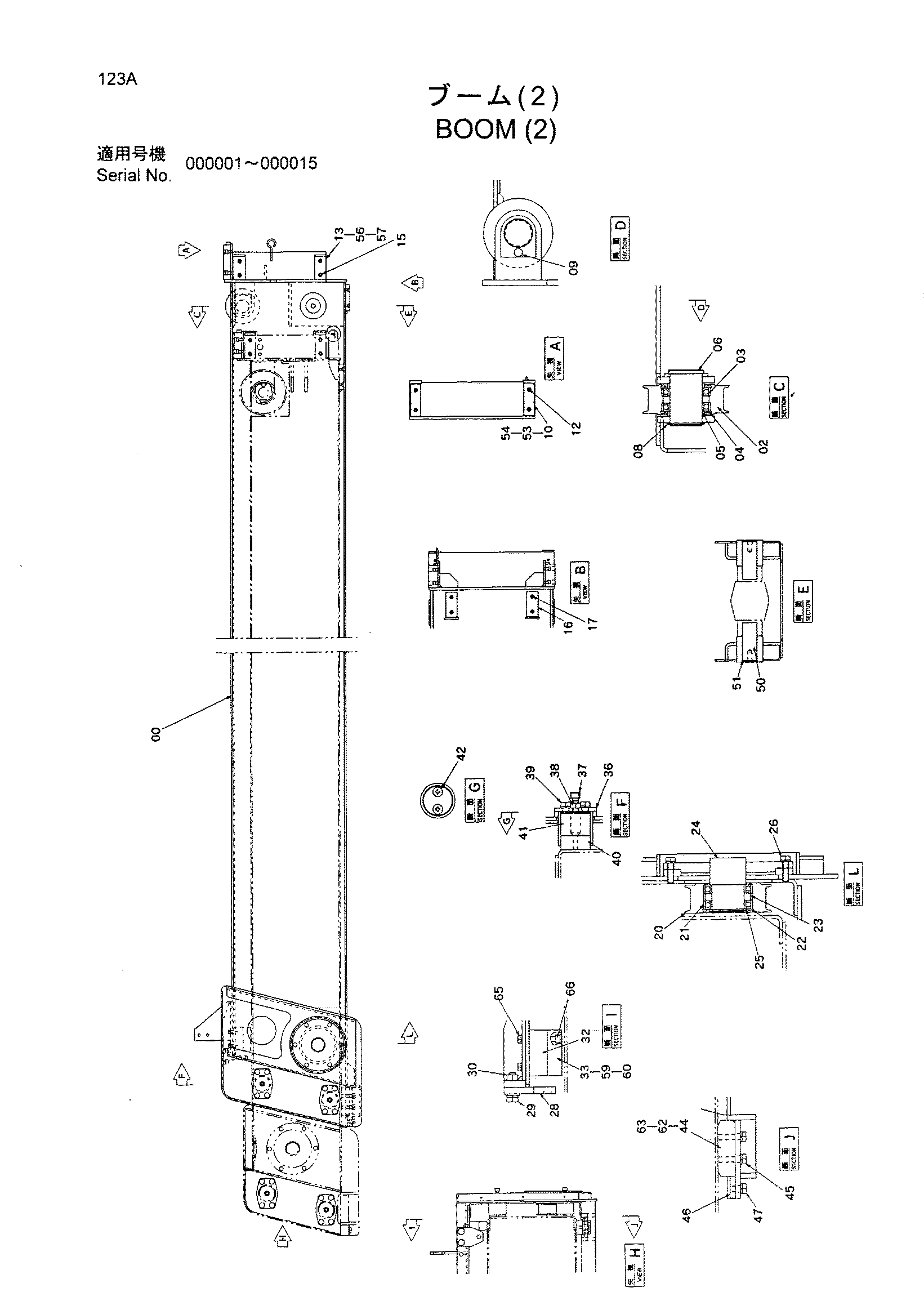

Заводская схема «Стрела (2)» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5006971	Стрела	1
02	4434225	Шкив	2
03	4434180	Шариковый подшипник	4
04	991725	Стопорное кольцо	4
05	4434228	Проставка	4
06	8079469	Палец	2
08	959499	Стопорное кольцо	2
09	J010630	Болт с шайбой	2
10	4434248	Пластина скольжение	2
12	J780816	Болт с внутренним шестигранником	4
13	4434249	Пластина скольжение	4
15	J780816	Болт с внутренним шестигранником	8
16	4434250	Пластина скольжение	2
17	M470620	Болт	4
20	4434254	Шкив	2
21	4434180	Шариковый подшипник	4
22	991725	Стопорное кольцо	2
23	4434257	Проставка	2
24	8079472	Палец	2
25	959499	Стопорное кольцо	2
26	J010830	Болт с шайбой	12
28	4434258	Кронштейн	2
29	J021245	Болт с шайбой	4
30	J950012	Гайка	4
32	4434260	Направляющая	2
33	4434261	Пластина скольжение	2
36	9754460	Направляющая	4
37	J781025	Болт с внутренним шестигранником	4
38	J950010	Гайка	4
39	J011020	Болт с шайбой	16
40	4434190	Пластина скольжение	4
41	4434259	Пластина	4
42	M470816	Винт	8
44	4434191	Пластина скольжение	2
45	J011030	Болт с шайбой	4
46	4434193	Пластина	2
47	J011020	Болт с шайбой	4
50	4434262	Палец	2
51	991721	Стопорное кольцо	2
53	4436747	Проставка	2
54	4436748	Проставка	2
56	4436749	Проставка	4
57	4436750	Проставка	4
59	4436752	Проставка	2
60	4428147	Проставка	2
62	4436765	Проставка	2
63	4436766	Проставка	2
65	J010830	Болт с шайбой	4
66	J780830	Болт с внутренним шестигранником	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
