Крышка (левый): 3 — HITACHI HX220B

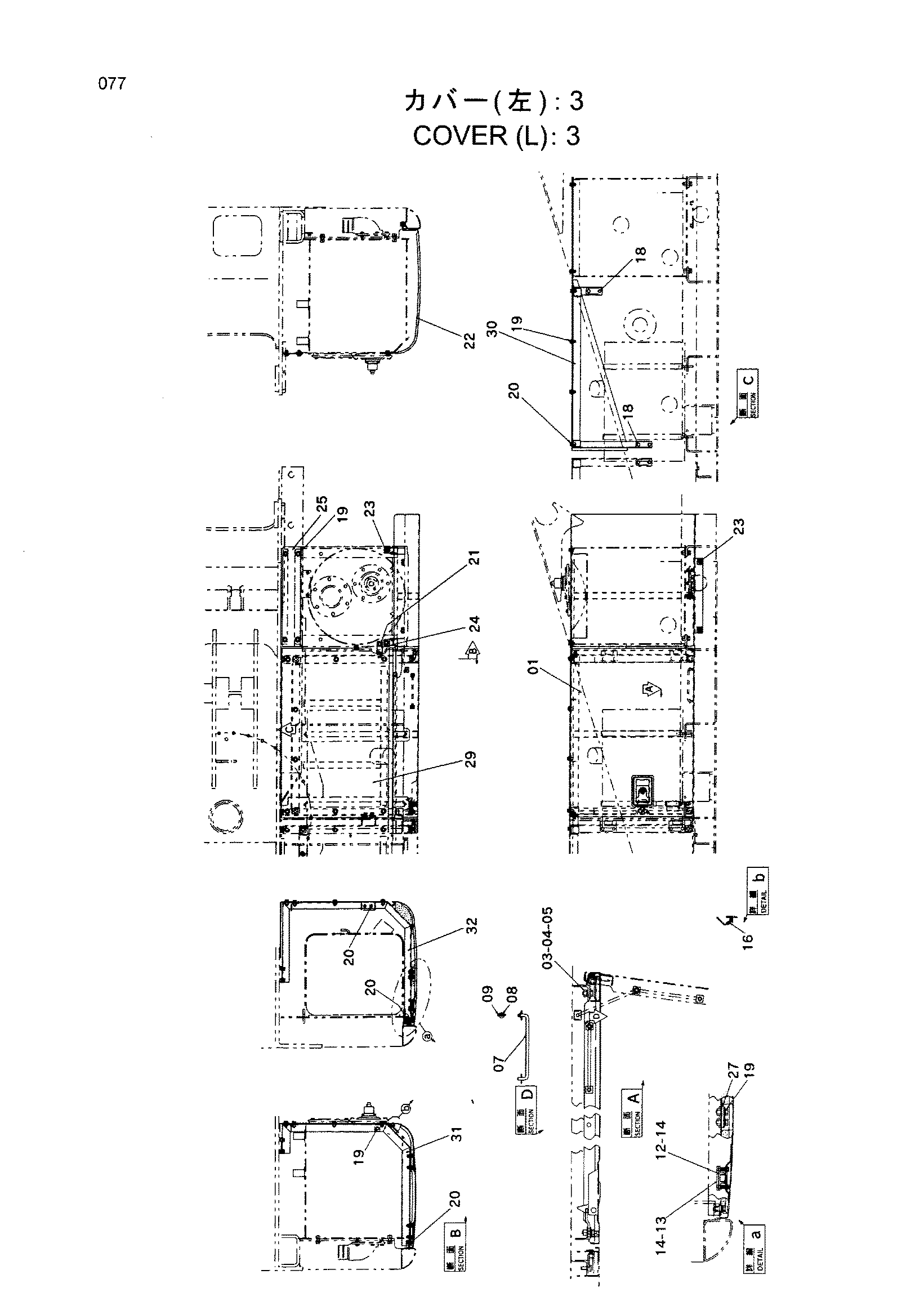

Заводская схема «Крышка (левый): 3» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7036688 | Дверь | 1 |
| 03 | A590110 | Плоская шайба | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | J950010 | Гайка | 4 |
| 07 | 4341788 | Стойка | 1 |
| 08 | A590108 | Плоская шайба | 1 |
| 09 | 4022697 | Стопорный палец | 1 |
| 12 | 4175254 | Ограничитель | 1 |
| 13 | 4175253 | Кронштейн | 1 |
| 14 | J020614 | Болт с шайбой | 4 |
| 16 | 4434629 | Резиновая прокладка | 1 |
| 18 | J021025 | Болт с шайбой | 4 |
| 19 | J031030 | Болт с шайбой | 15 |
| 20 | J021030 | Болт с шайбой | 6 |
| 21 | J031035 | Болт с шайбой | 1 |
| 22 | 6018430 | Крышка | 1 |
| 23 | J031025 | Болт с шайбой | 4 |
| 24 | 9752877 | Кронштейн | 1 |
| 25 | 8076564 | Крышка | 1 |
| 27 | 4412910 | Кронштейн | 1 |
| 29 | 7036654 | Крышка | 1 |
| 30 | 8076664 | Опора | 1 |
| 31 | 7036725 | Опора | 1 |
| 32 | 7036758 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
