033: Вентилятор и ремень вентилятора — HITACHI HX220B

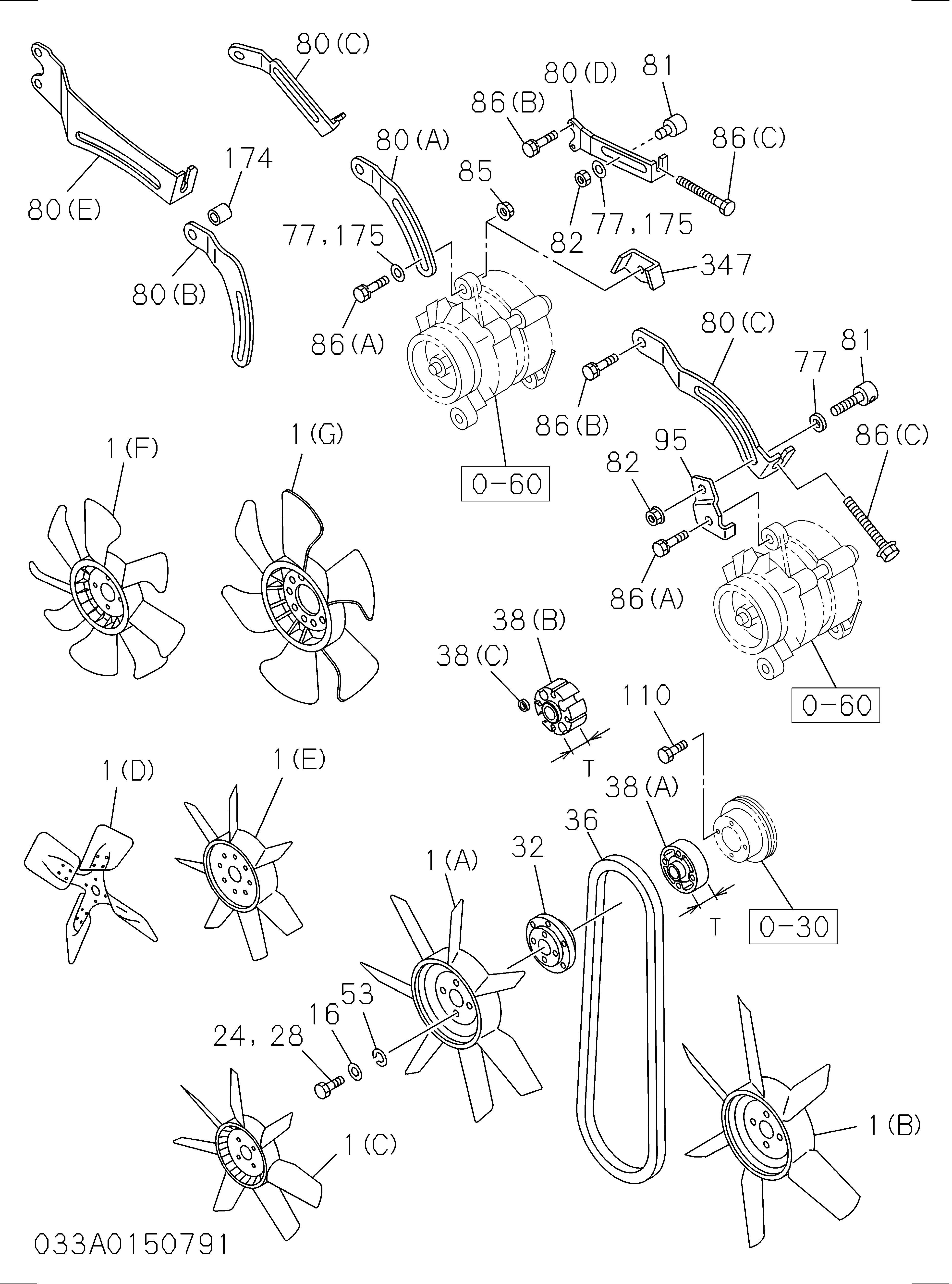

Заводская схема «033: Вентилятор и ремень вентилятора» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(F) | 8971616001 | Вентилятор охлаждение | 1 |
| 016 | 9091606080 | Шайба PL, охлаждение вентилятор | 4 |
| 016 | 0916106080 | Шайба PL, охлаждение вентилятор | 4 |
| 024 | 0500408800 | Болт вентилятор | 4 |
| 036 | 1136712260 | Ремень охлаждение вентилятор | 1 |
| 038(B) | 1136420630 | Проставка вентилятор | 1 |
| 077 | 9091647120 | Шайба PL, генератор TO ADJ пластина | 1 |
| 077 | 0916147120 | Шайба PL, генератор TO ADJ пластина | 1 |
| 080(D) | 1136741192 | Пластина ADJ | 1 |
| 081 | 1136741600 | Деталь слидинг | 1 |
| 082 | 0911501120 | Гайка ADJ пластина | 1 |
| 082 | 0911801120 | Гайка ADJ пластина | 1 |
| 086(C) | 1090091131 | Болт ADJ | 1 |
| 110 | 9034906100 | Винт шкив | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
