Масляный радиатор трубопроводы — HITACHI HX220B

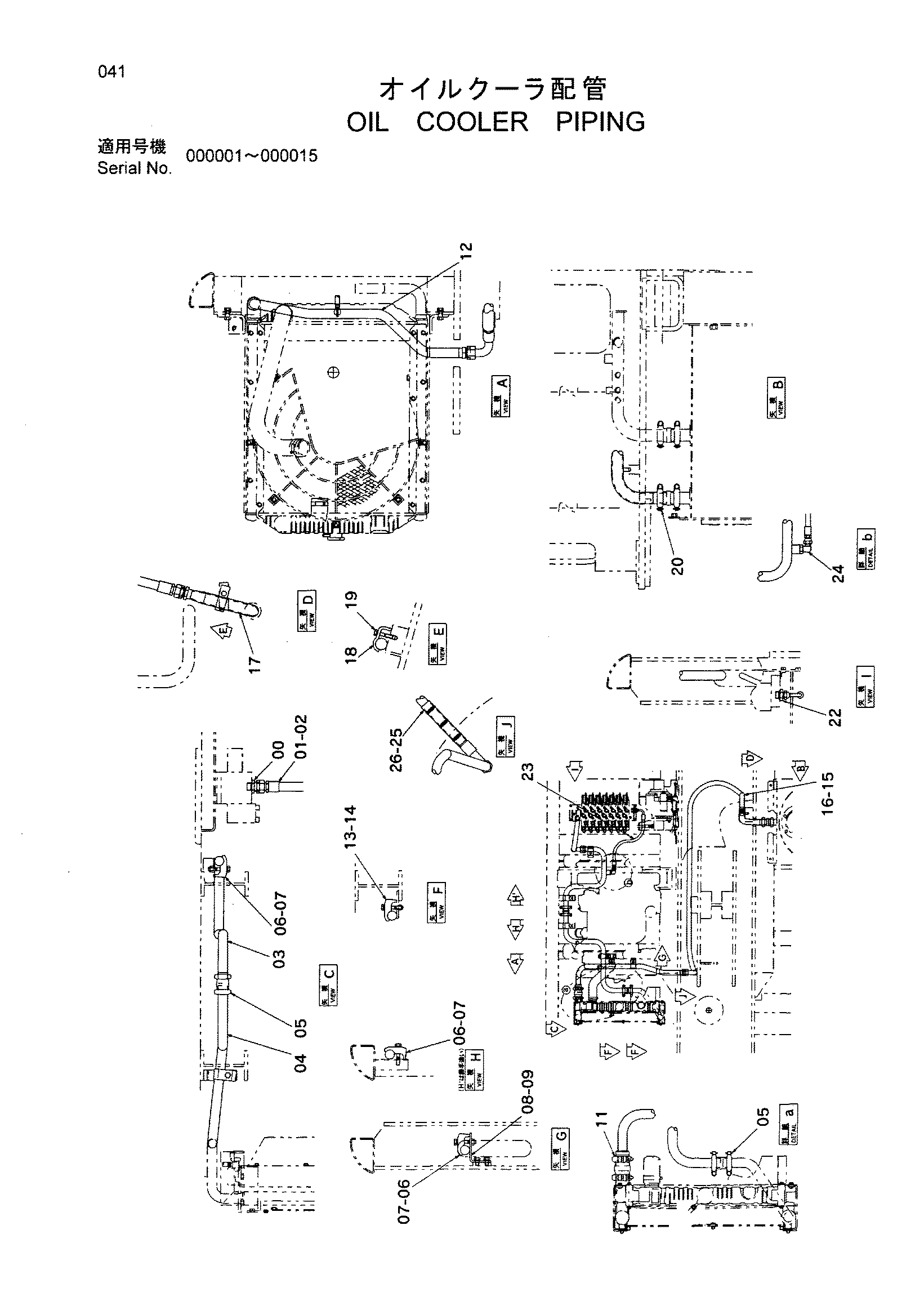

Заводская схема «Масляный радиатор трубопроводы» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189601 | Адаптер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4231256 | Шланг | 1 |
| 02 | 4187328 | Уплотнительное кольцо | 2 |
| 03 | 8077675 | Трубка | 1 |
| 04 | 3087295 | Трубка | 1 |
| 05 | 4071213 | Муфта | 2 |
| 06 | 4190127 | Хомут трубки | 4 |
| 07 | J011270 | Болт с шайбой | 4 |
| 08 | 9753438 | Кронштейн | 1 |
| 09 | J011220 | Болт с шайбой | 2 |
| 11 | 4067834 | Муфта | 1 |
| 11A | 4196260 | Уплотнение | 2 |
| 12 | 8077674 | Трубка | 1 |
| 13 | 4190127 | Хомут трубки | 2 |
| 14 | J011270 | Болт с шайбой | 2 |
| 15 | 4378762 | Шланг | 1 |
| 16 | 4187328 | Уплотнительное кольцо | 2 |
| 17 | 8077662 | Трубка | 1 |
| 18 | 4053698 | Хомут трубки | 1 |
| 19 | J011260 | Болт с шайбой | 1 |
| 20 | 4069801 | Муфта | 1 |
| 22 | 4279302 | Адаптер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4432149 | Шланг | 1 |
| 24 | 4154672 | Угловой штуцер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4219918 | Резиновая втулка | 1 |
| 26 | 4055311 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
